要点108 开口式TIG焊管机的技术要点
开口式焊管机的外观特征是有一个绕管旋转的开口式转盘，转盘上一般安装TIG焊嘴，如图4-53所示，这就是不填丝开口式焊管机。如果向焊缝填丝，就构成填丝开口式焊管机，如图4-54所示。

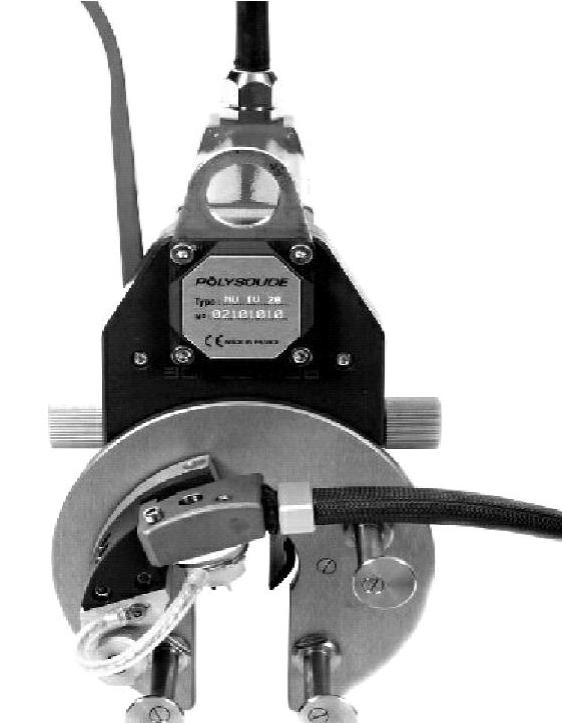

图4-53 不填丝TIG开口式焊管机

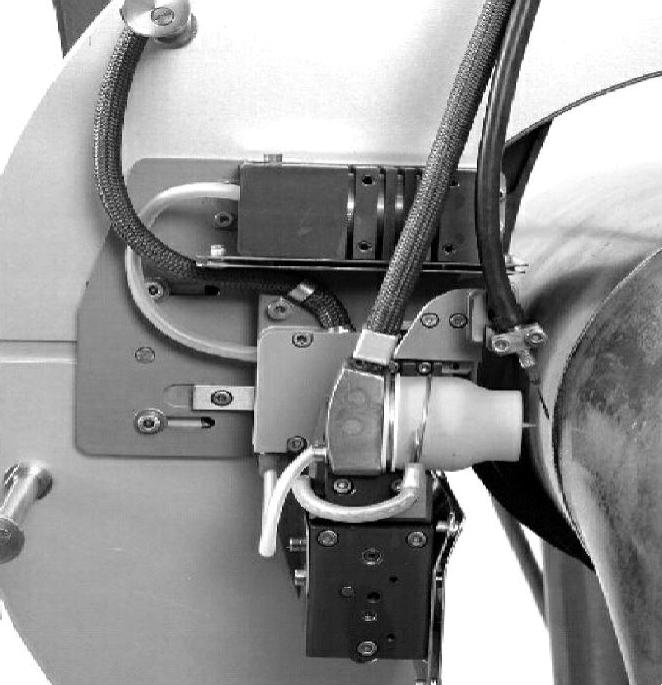

图4-54 填丝开口式焊管机的填丝焊头
1.开口式焊管机的结构特点
开口式焊管机一般用于50～150mm管径的焊管，因此其结构设计就形成以下特点：
1）一般都考虑了焊头的自（动）定（管）心装置，如图4-55、图4-56所示。

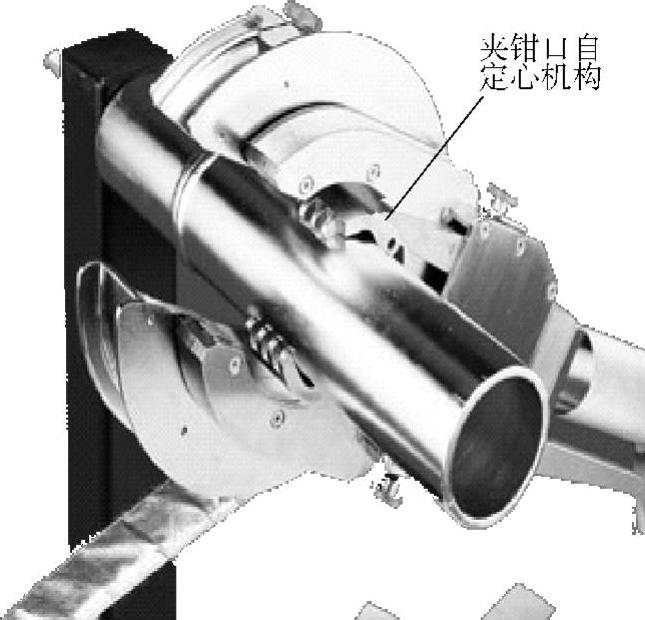

图4-55 开口式焊管机自定心结构之一

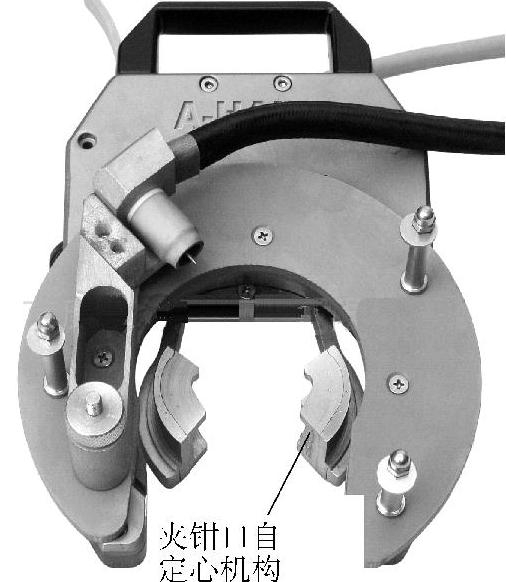

图4-56 开口式焊管机自定心结构之二
2）由于被焊管径小，为避免绕管旋转的各种导线束、水管、气管、电缆线弯折，必须事先考虑好各线束的弯折曲率，以保持水、电、气的畅通。为此，开口式焊管机上都设计有挡线杆，如图4-57所示。
每焊完一条焊缝后，开口式焊管机一般是通过控制程序的设定，将开口转盘倒行旋转至原位，以使各线束复位，避免线束反复弯折。
3）为使焊枪旋转，开口式焊管机一般均以被焊管的表面为旋转轨道面。而旋转机构往往采用压力贴附辊轮式旋转机构。
图4-57 开口式焊管机挡线杠的作用
例如图4-58所示中，贴附辊轮是用轴承代替。由图4-58看出，四只轴承也同时起到自定心装置的作用。
图4-59显示了一般开口式转盘的旋转机构：开口式转盘通过一连杆与电动机驱动的贴附辊轮连成一体，因此当贴附辊轮绕被焊管的表面滚动时，带动开口转盘绕管旋转。

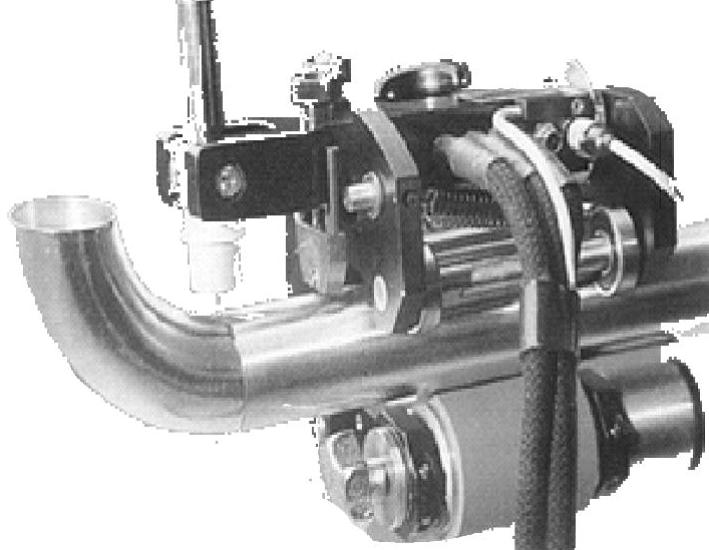

图4-58 轴承贴附辊轮式旋转机构

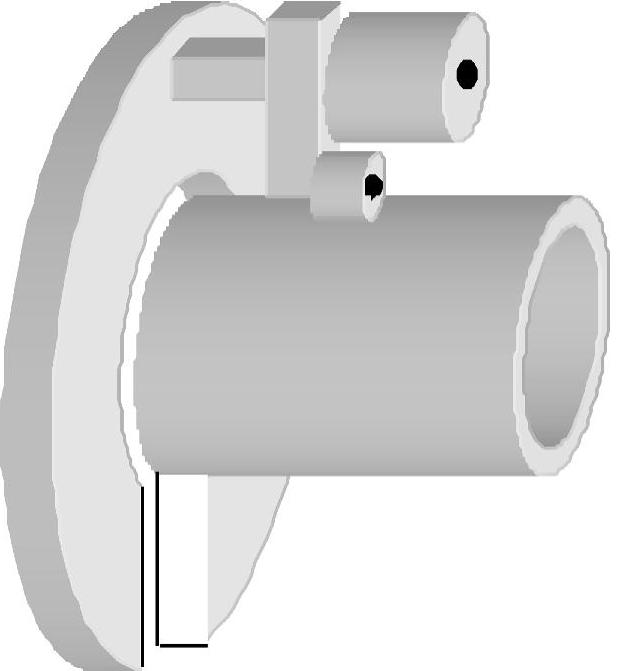

图4-59 贴附辊轮式旋转机构
2.开口式焊管机的控制系统
与爬行小车式焊管机相比较，开口式焊管机的控制系统与前者基本相同，诸如：
1）均采用先进的逆变电源技术与高精度数字化控制系统。
2）旋转机构均采用高精度直流或步进电动机驱动调速系统。
3）多具备AVC（自动电弧电压，即弧长）控制系统。
4）智能化的计算机控制系统。
5）通过计算机设定自由编程的程序库。
6）通过遥控器实现控制和修改主要焊接参数。
7）设备一般都配备自动诊断系统，显示器直接显示焊机出错信息。
8）焊接进程及电流参数实时显示，让操作者一目了然。
