14.1.2  纸带分切、移位、三角板纵折

在纸带宽度超过三角板最大宽度，但并不是很宽时，一般是将纸带按需要分切、移位合并在一起后，进入三角板纵折页，如图14-2a所示。也可以分切后一条纸带进入三角板纵折页，另一条纸带转向进入其他的折页装置，如图14-2b所示。或者单幅双纸路，一条纸带进入三角板纵折页，另一条纸带转向进入其他的折页装置，如图14-2b所示。

如图14-2a所示，纸带分切后，通过转向杆1、2，使纸带转向移位后按要求运动。移动位置的大小根据需要确定。图中，其中一条纸带经过两个相互平行，并且与走纸方向成45°角的转向杆1、2移位，并入另一条纸带，进入三角板纵折页。如果分切的两条纸带宽度不等，也可以通过移动位置的大小，决定是并入另一条纸带的中间位置，还是在一侧。改变转向杆2的位置，即可改变移位纸带的最终位置。如果改变转向杆1、2与纸带走纸方向的夹角，即可改变纸带前进的方向（详见15.1节）。

如果纸带更宽，需要分切成更多的纸带，则需要比较复杂的折页上部纸带分切、转向装置，将分切的多条窄纸带转向、位移合并在一起，形成一条多层窄纸带重叠纸带，而后进入三角板折页。如图14-3所示。

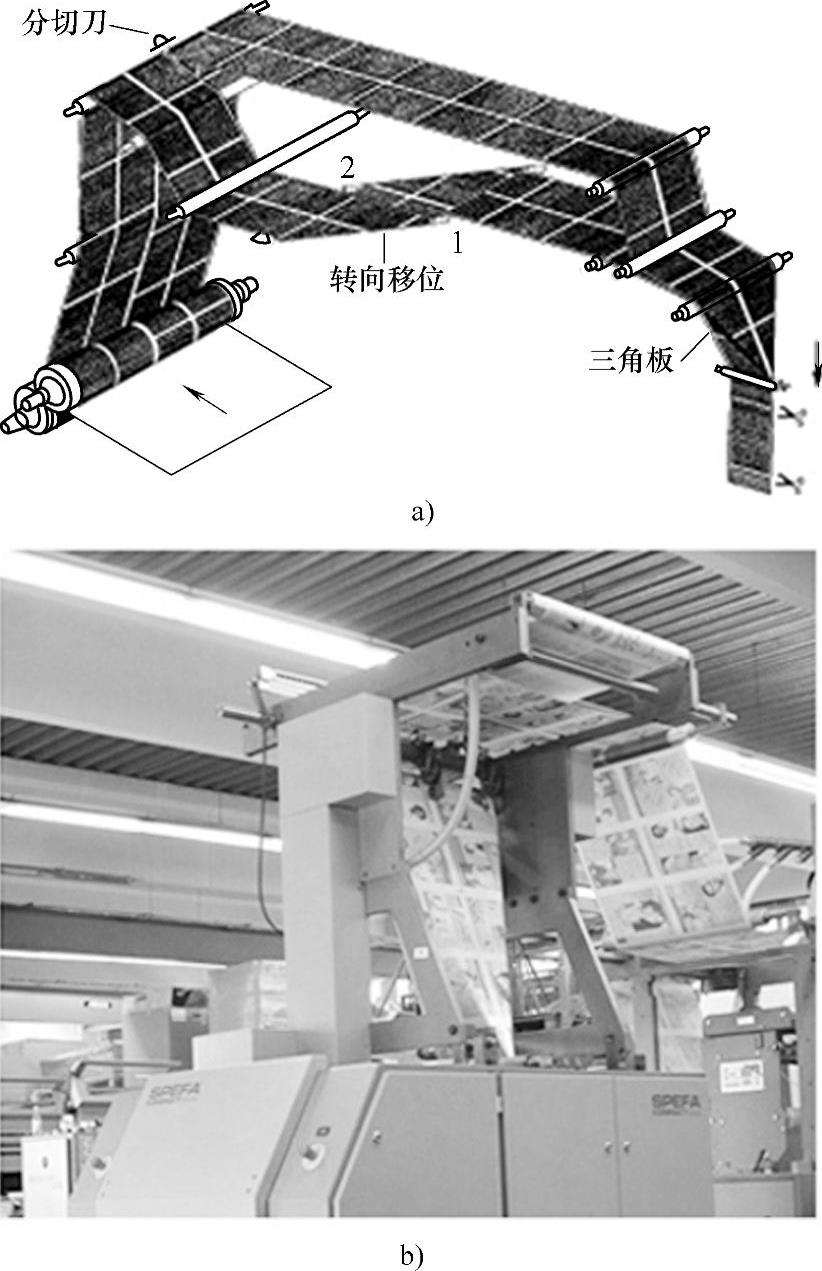

图14-2 纸带分切转向移位

a）纸带分切、移位、重叠 b）纸带分切、转向

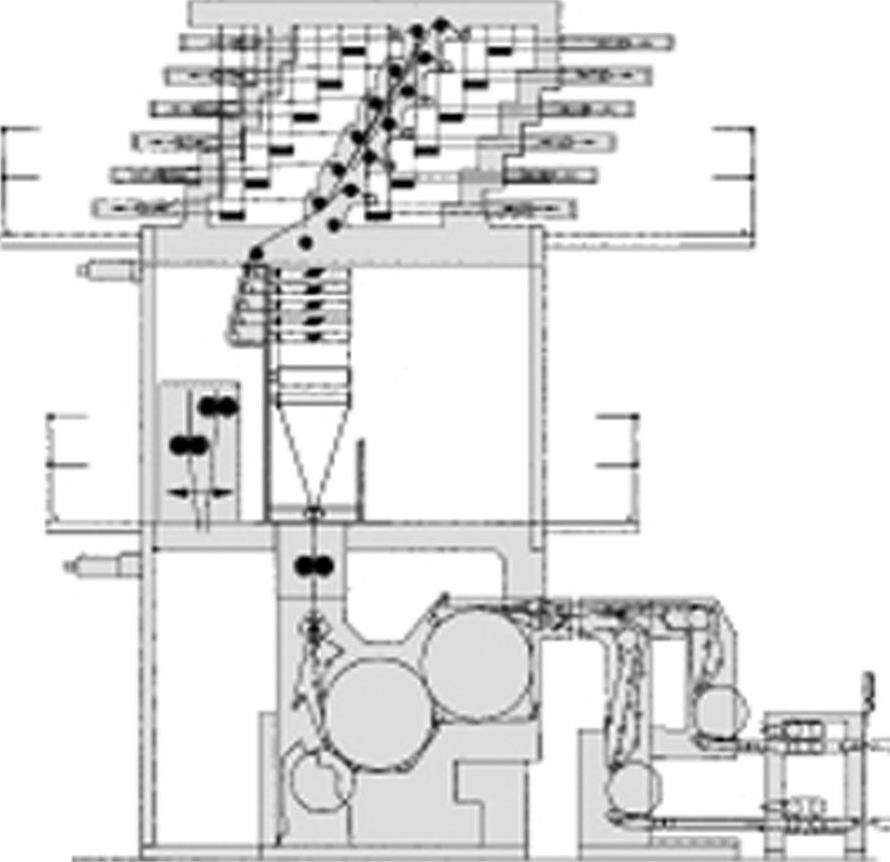

图14-3 多层窄纸带转向移位合并后折页
