14.2  多三角板纵折

14.1节介绍的纸带处理和折页方式，大多用于书籍和刊物印刷，在报纸印刷中较少采用，因为一份报纸一般由数张报纸组成。如果采用图14-1所示的方式，多张报纸先在三角板处重叠后纵折，再经横折后，则形成“死套”的报纸，即每张报纸都牢牢地套死在里面。如果看完第一张报纸后，想先看第三张，则必须把报纸摊开，才能把第三张报纸拿出来看，很不方便。所以，报纸折页都希望能“活套”，即每份报纸的每一张分别纵折，只是在横折时，把一份报纸折在一起。这种“活套”的报纸，可以随意抽取自己需要看的那一张，很是方便。

一份多张的“活套”报纸，除在存页滚筒存页时，可以得到两张“活套”外，其余的各张报纸必须单独在三角板上纵折；各张报纸纵折后，合并进入折页滚筒横折，才能形成完全“活套”的一份报纸。因此，在多幅宽纸带印刷，或单幅多纸路印刷，需要多三角板纵折。

一般单幅一条纸路印刷需要一个三角板；双幅一条纸路印刷，需要横向并排两个三角板。图14-5所示为双三角板折页机。三幅一条纸路印刷，需要横向并排三个三角板。在更宽幅面或单幅多纸路印刷时，可能需要更多的三角板。图14-6所示为四个三角板的安装和不同折帖的路径。

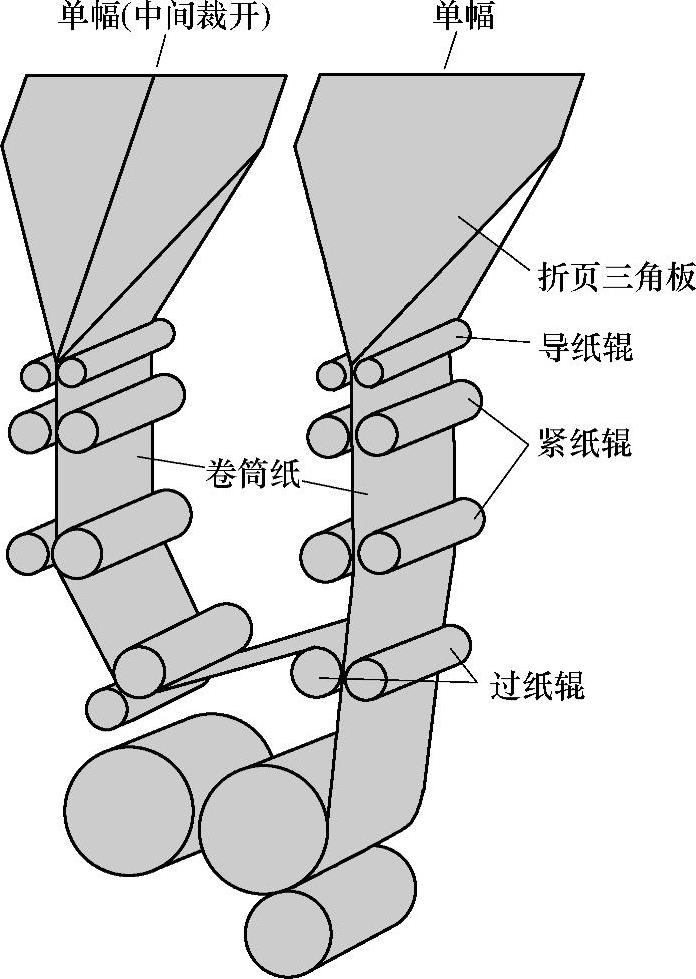

图14-5 双三角板折页机

双幅机印刷需要如图14-5所示的横向双三角板。双幅纸在进入三角板之前，由纵切装置将纸带从中间切开，形成两条单幅纸带，分别进入两个三角板进行纵折；然后两条纸带合并，进入折页滚筒裁切和横折。如果需要折四开小报，则在三角板的中缝处再把单幅纸裁开，如图14-5左三角板所示。

在更宽幅面或多纸路印刷时，可以采用更多的三角板。图14-6所示是双幅双纸路或单幅四纸路印刷时，使用4个三角板，分上下两层。如果双幅三纸路或单幅5～6纸路，可以使用6个三角板，每两个一组，分上、中、下三层。同理，三幅机双纸路可以使用6个三角板，每三个一组，分上、下两层。三幅机三纸路使用9个三角板，每三个一组，分上、中、下三层。

如图14-6所示，在双幅纸带时，两条纸带先分别分切成两个单幅纸带，分别进入四个三角板。在单幅四纸路印刷时，四条纸带分别进入四个三角板。进入四个三角板的纸带，分别纵折后，按不同的排版方式，经过不同折页路径，可以得到不同的折帖。在三角板之下有两台八开折页机，因此，可以同时采用两台折页机，折出两份报纸，分别输出。在不存页时，每份报纸可以是一张、两张或三张，两份报纸合计四张。如果可以存页，则每份报纸的张数和两份报纸总张数可以加倍。在只采用一台折页机时，不存页每份报纸是四张。存页时，每份报纸是八张。

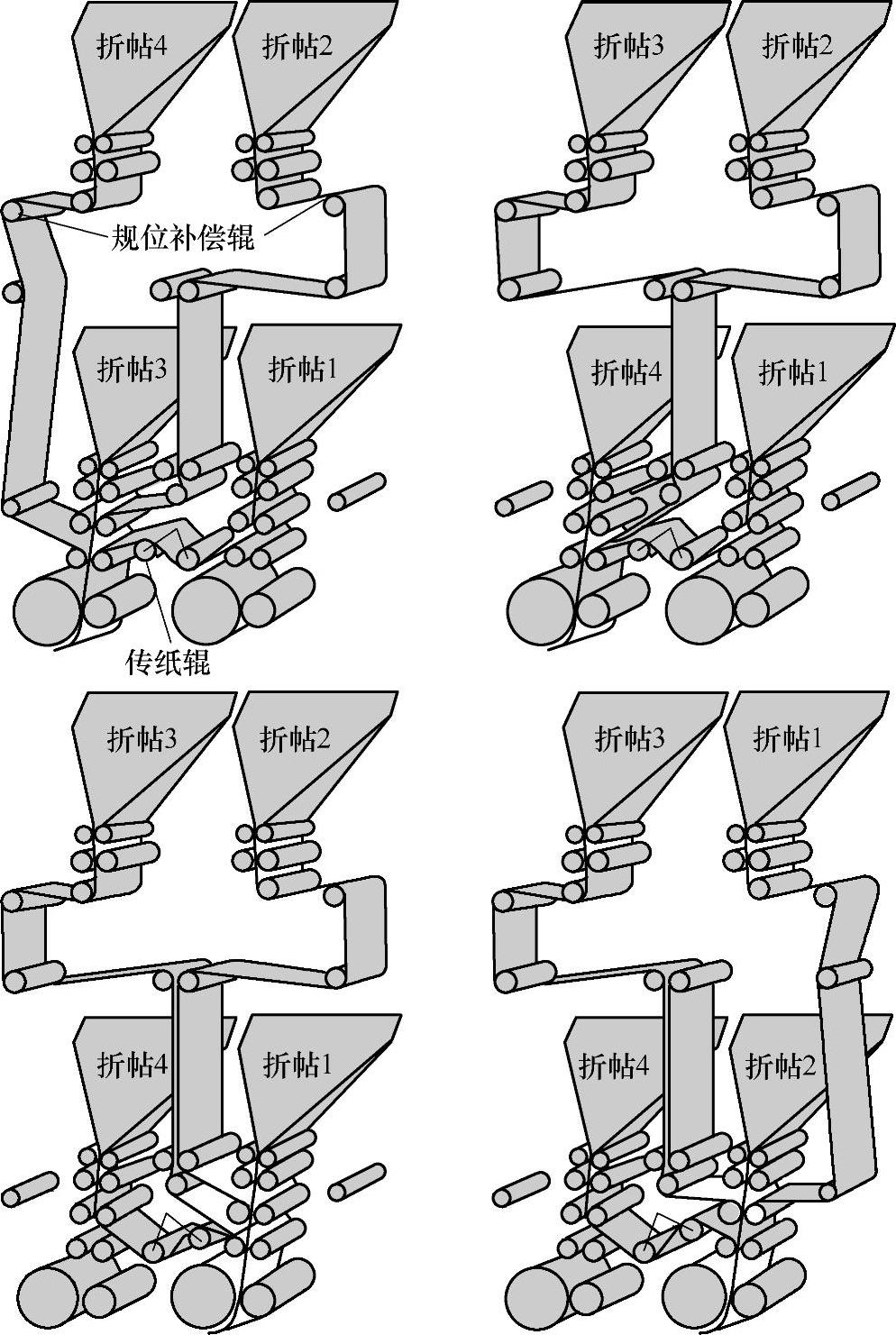

图14-6 四个三角板的安装和不同折帖的路径
