14.3  窄纸带分拆装置

现在有一种趋势，大报转向小报。为了使机器既可以印刷大报又可以印刷小报，并且在印刷小报时每份报纸的版数可以改变，高宝公司推出了一种有专利权的窄纸带分拆装置，如图14-7所示。

窄纸带分拆基本方法，是将进入三角板的单幅纸带，在三角板中缝处分切成两条窄纸带（每条窄纸带裁切后是一张4版的小报），在三角板下面，把已经分切的窄纸带按需要分拆出一部分，进入（并入）另一台折页机（见图14-7a），就可以实现一台机器出两种小报。如果是多纸带同时印刷，分拆出去的纸带数不同，就能实现两种版数不同的小报。同理，在书刊印刷，同样可以利用这种方法实现一台机器，折出两种内容和页数不同的折帖，即一台机器可以同时印刷两种书。

图14-7a所示是双幅机双纸路印刷，把左边三角板下面的窄纸带分拆到右边三角板下面，和右边三角板的纸带合并在一起，经过折页，成为两份不同版数的小报。不同的分拆，两份小报版数不同。图14-7b示出不同分拆后，两份报纸的版数不同。

如果是单幅机，同样可以用分拆的方法实现两份版数不同的小报。只是上面只需要一个三角板。如图14-7所示，单幅四纸路印刷，同样可以实现如图14-7b所示的版数不同的两种小报。

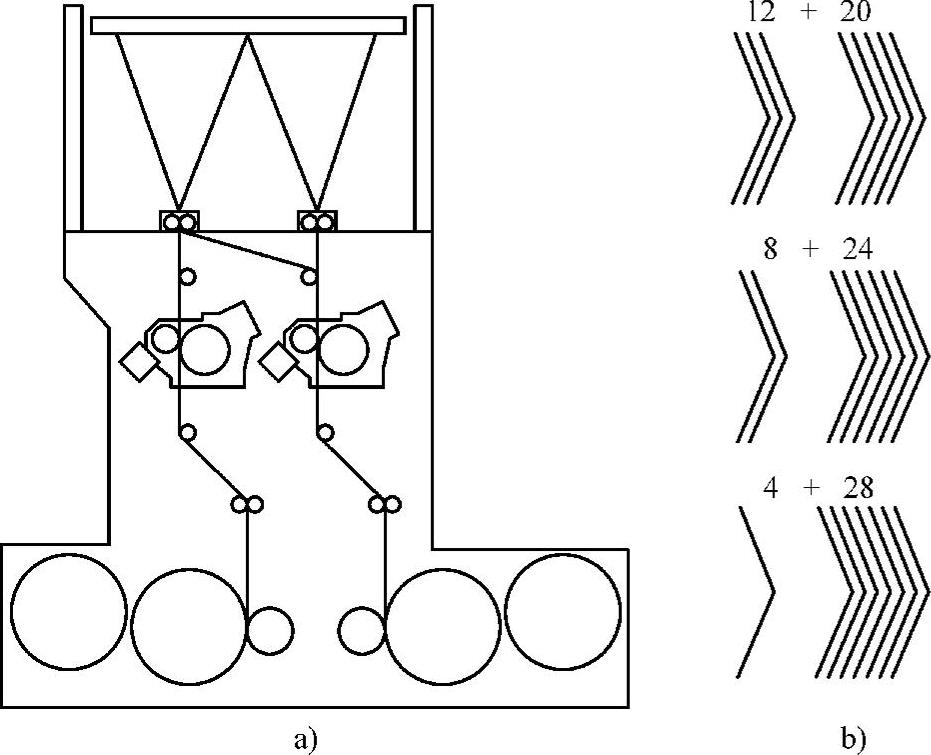

图14-7 窄纸带分拆装置

a）窄纸带分拆装置 b）不同分拆组合

采用分拆装置对窄纸带进行不同组合，不需要复杂的转向杆机构。因为没有复杂的转向辊，结构简化、机器高度降低、减少设备投资和印刷准备时间。

配备分拆装置是为了出版不同版数的小报。在不出小报时，则不必将进入三角板的纸带分切开。
