14.1.3  纸带分切、转向和直接折页

如果纸带更宽，可以分切成更窄更多的纸带，通过上部比较复杂的纸带分切、转向装置，将分切的多条窄纸带转向、位移合并在一起，形成一条多层窄纸带重叠纸带，不经过三角板纵折，而直接进入折页滚筒折页。如图14-4所示。

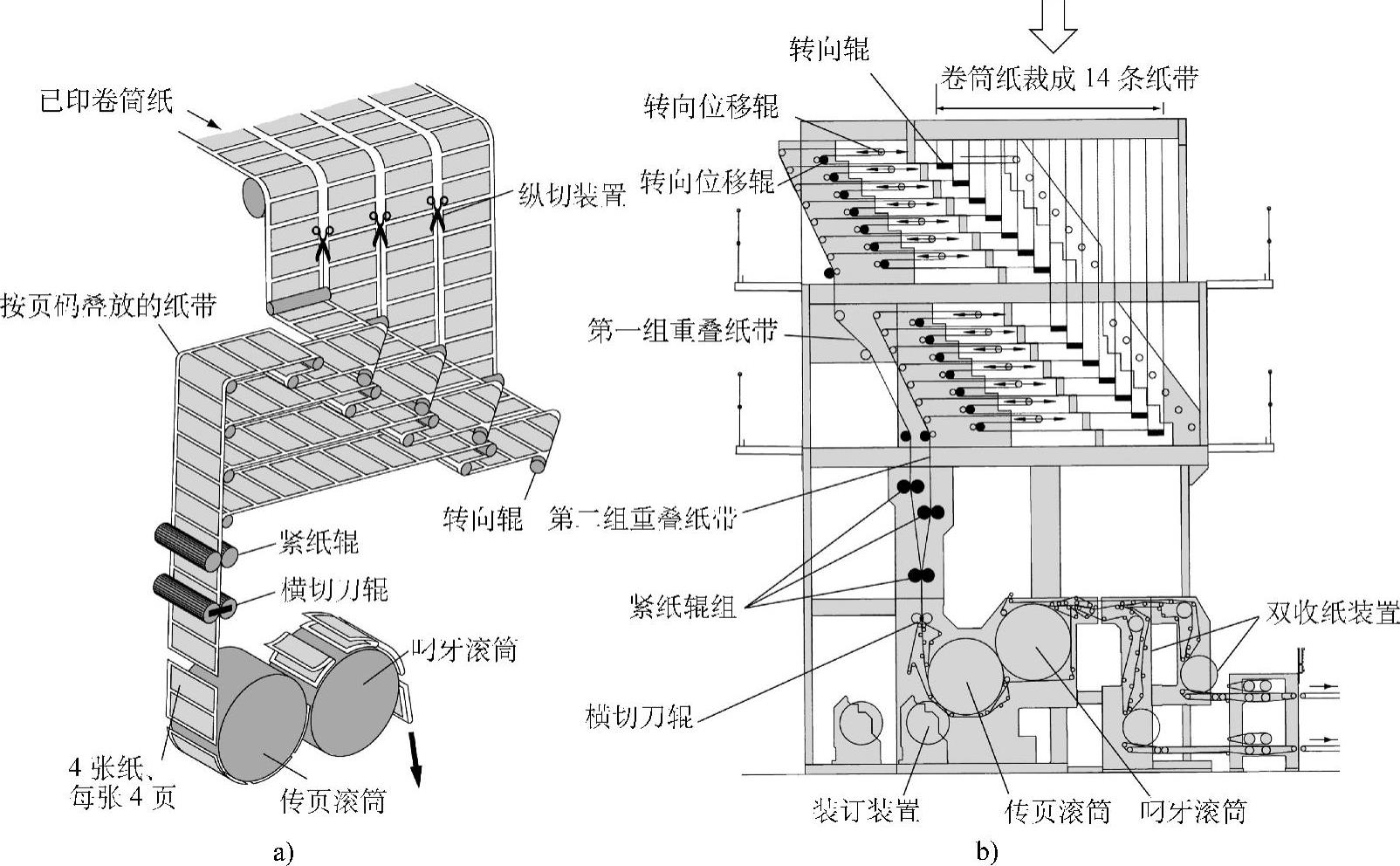

图14-4 宽幅纸带分切、重叠、折页

a）纵切、重叠、裁切和折页 b）转向辊上部结构和折页装置（14条纸带，每组7条纸带）

图14-4a所示是已印刷完毕的纸带，由三个纵切装置裁成4条窄纸带，每条纸带经过过纸辊，纸带转向水平方向前进。水平纸带经过转向辊（斜杠）转向横向水平前进，再经过三根过纸辊后，在紧纸辊上方重叠在一起。

纸带重叠要求页码对正。通过调整纸带横向前进的一根过纸辊的位置，可以使各条纸带页码上下对正。左右对正可以调整转向辊（斜杠）的角度来实现。

图14-4a所示的4条纸带，经横切后成4张纸，每张纸有4页，经过一次横折后，每个折帖有16页。

图14-4b所示是更宽的印刷纸带，被纵切出14条窄纸带，每7条窄纸带形成一组重叠在一起；然后两组合并，进入横切刀辊；横切后成14张纸，每张纸4页；进入折页机经一次横折，每个折帖有56页。

不同幅面的纸带，可以根据要求纵切成若干窄纸带。如果窄纸带很多，一般是分成若干组（每组纸带数可以不同），每组重叠纸带可以单独进入折页滚筒，也可以两组（见图14-4b），或多组同时进入折页滚筒。如果配置多台折页机，可以使重叠在一起的不同折页纸带进入不同的折页机（如两台或三台），可形成不同页数、不同内容的折帖（两种或三种）。所有这些变化，主要是根据印刷纸张情况、印后工序要求及折页机配置情况决定。
