14.6.5  折页机台数及配置

为了叙述方便，现把五滚筒式（图14-10）、四滚筒式（图14-40）、三滚筒式（图14-33和图14-37）折页机，不论几个滚筒的折页机，统称为一台折页机。

每台卷筒纸胶印机可以配置一台或数台折页机。折页机的台数主要是根据印刷纸带宽度、数量和折页要求确定。在宽幅、多纸带同时印刷时，为了提高机器的灵活性，既适应大批量印刷，又适应小批量印刷，往往配置多台折页机，或把折页滚筒加长。多台折页机可以水平位置左右配置，如图14-41所示；或垂直位置上下配置，如图14-42所示。

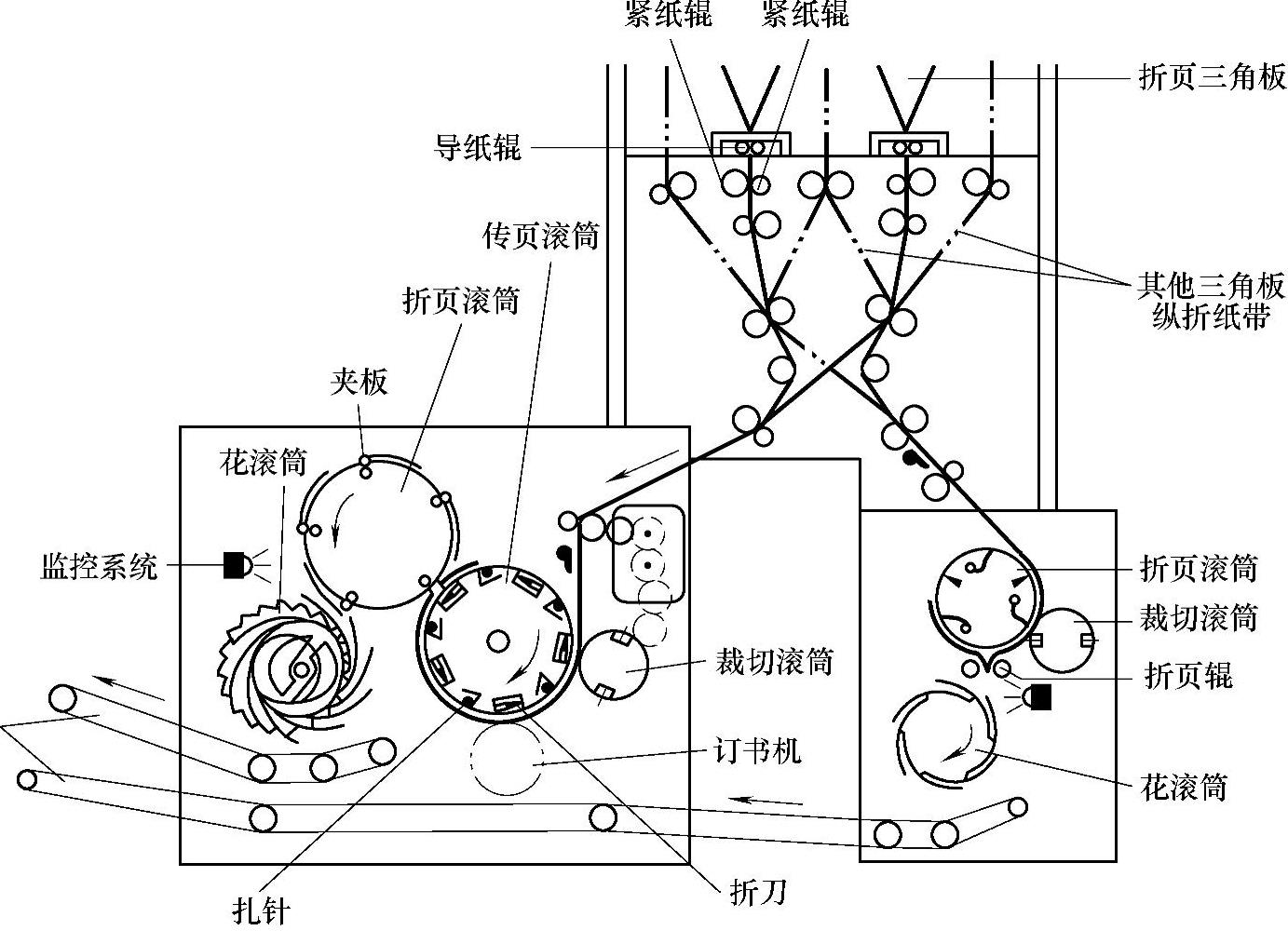

图14-41 水平配置两台折页机

将不同折页纸带组引入不同折页机，或引入加长折页滚筒的不同位置，就可以出内容不同和/或页数不同的折帖，实现一台机器可以印刷多种印刷品（一种折帖可以是一种印刷品），使一台机器可以大量印刷一种印刷品，也可以高效率印刷多种小批量印刷品。

图14-41所示为一台机器配两台折页机，宽幅纸带印刷后裁成两条窄纸带，分别进入两个三角板或多条纸带，经转向重叠汇总到两个三角板下，可以折成一个折帖，或折成两个折帖。折两个折帖时，如果两个折帖内容不同，即一台机器可以同时印刷两种不同的产品，这时，这台机器就相当于两台机器。如果需要，一个三角板纵折纸带的全部或部分，可以很方便地分配到另一个三角板，两种折帖页数可以有多种变化。如果需要大批量印刷，可以使用一台折页机，或两台折页机出同样的折帖，效率非常高。

如图14-42所示的垂直配置两台折页机，特别适合多纸路和厚板印刷。纸带在三角板中间切开，在紧纸辊下方，根据两个折帖不同页数的要求，分别进入上下两台折页机，折成两个折帖。两个折帖内容相同时，可以高效率印刷一种产品；两个折帖内容不同时，就是一台机器同时印刷两种产品。

现在已经有一台机器配三台折页机的机器了。图14-43所示是三个三角板配置三台折页机的实例。图14-43a是德国SPEFA公司生产的折页机。图14-43b是高宝公司为瑞士Espace Media Group生产的Commander三幅宽大滚筒报纸卷筒纸胶印机，配置三个三角板，三个三角板各分别配置一台折页机，共配置三台2∶5∶5的KF5折页机。

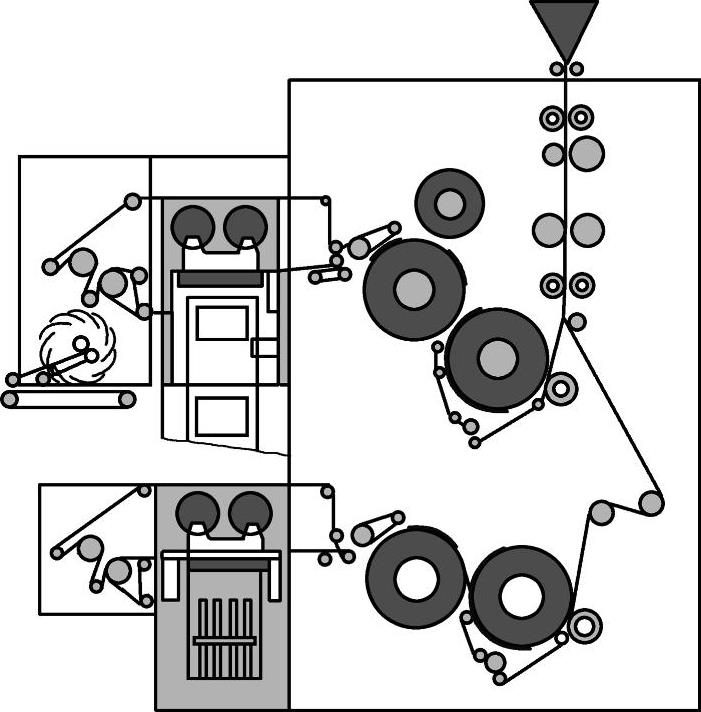

图14-42 垂直配置两台折页机的JF50折页机

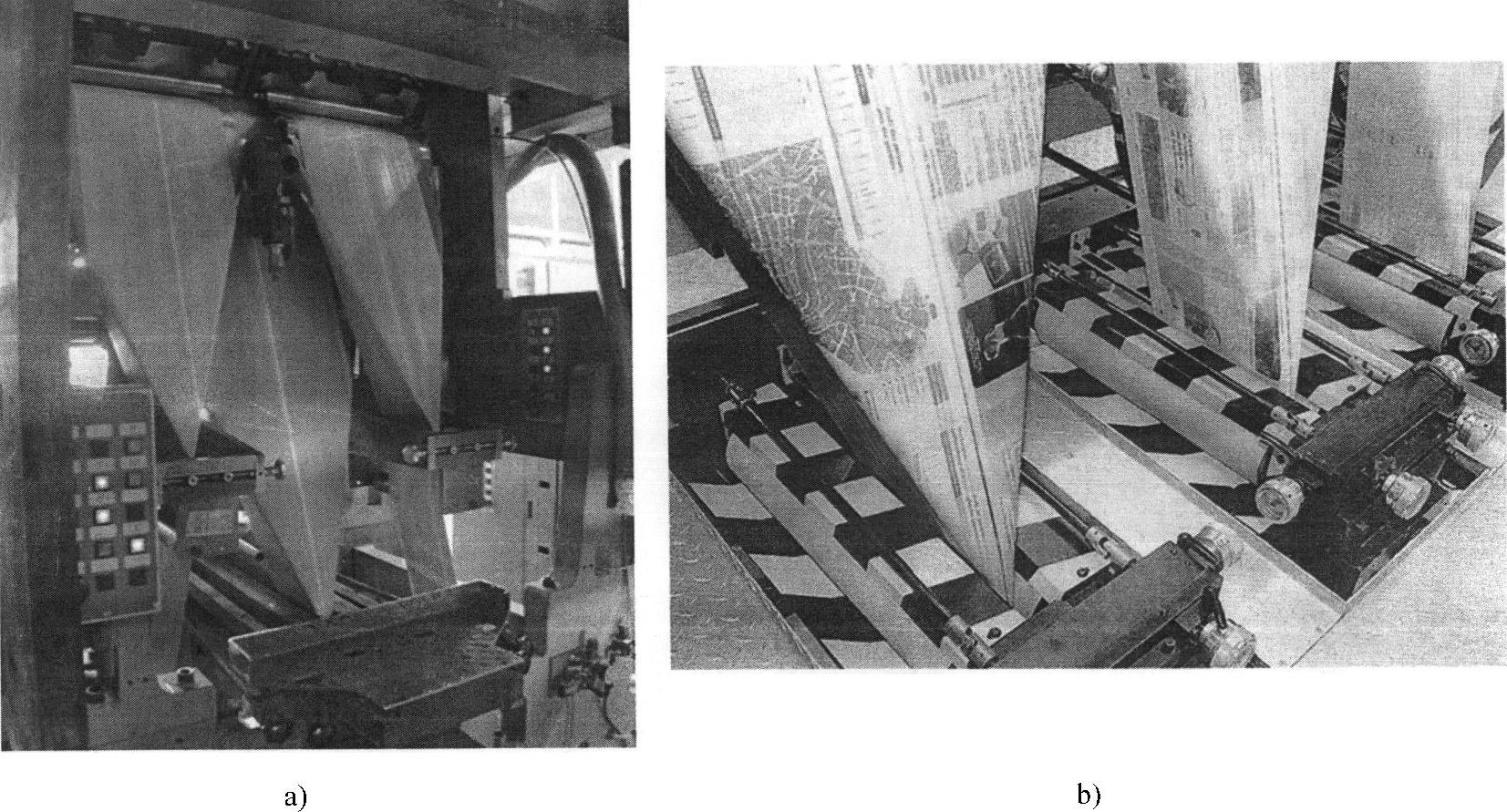

图14-43 三个三角板配置三台折页机

a）SPEFA公司产品 b）高宝公司产品
