14.6.2 纵折纵切装置和横切横折装置
1.纵折和纵切装置
各种折页机的纵折和纵切装置结构基本相同。图14-23示出纵折和纵切装置。
（1）调节辊装置 由图5-23的调节辊6、过纸辊15及手轮14组成。调节辊的作用是调节纸带的裁切位置，通常称为天头地脚调整。改变调节辊6的位置，可改变印刷纸带裁切位置。调节辊的调节量应大于裁切长度的一半。
（2）纸带输送和纵切、纵打孔装置 由图14-23的花纹辊5、压纸轮8和10、切纸轮9、紧纸辊11组成。花纹辊5为主动辊，线速度略高于印刷纸带速度，其线速度一般可调。紧纸辊11线速度略高于花纹辊5的线速度。纸带在花纹辊5、压纸轮8和10，以及切纸轮9的碾压下向前输送。紧纸辊11拉动纸带，完成纸带的输送和保持纸带的张力。

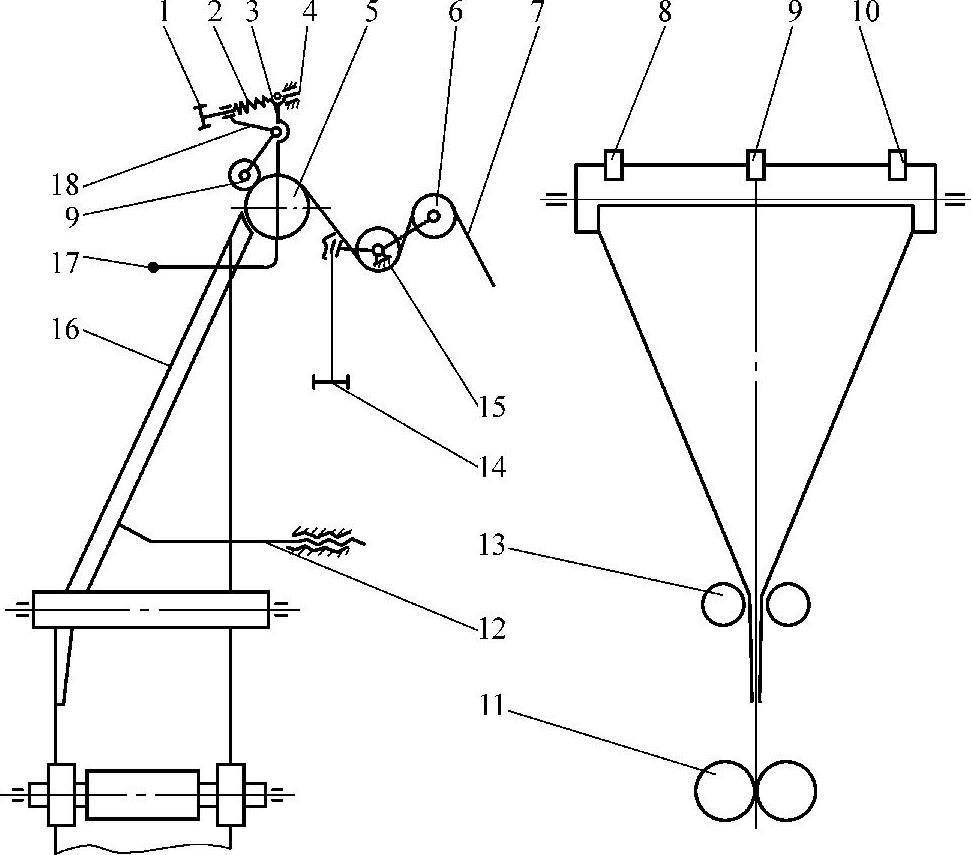

图14-23 纵折和纵切装置
1—手轮 2—弹簧 3—轴4—螺杆 5—花纹辊 6—调节辊 7—纸带 8、10—压纸轮 9—切纸轮 11—紧纸辊 12—调节杆 13—导纸辊 14—手轮 15—过纸辊 16—三角板 17—手柄 18—连杆
根据印刷工艺要求，有时纸带在三角板中央需要裁开或打孔。切纸轮9上可以安装圆刀片或花轮刀片，圆刀片和花纹辊5上的刀刃配合，完成纸带裁切，花轮刀片完成打孔。在纸带不需要裁开或打孔时，拆掉切纸轮9上安装的圆刀片或花轮刀片，它就变成压纸轮了。
（3）纵折 由图14-23的导纸辊13和三角板16组成。纸带经过三角板16时，便完成纸带纵折。为了防止纵折时纸带蹭脏，三角板16的平面和两侧有气垫装置。三角板仰角的准确性调整对于平稳顺畅纵折非常重要。
导纸辊13的作用，主要是辅助三角板进行纵折，起导向和调节折缝位置的作用。在纸带裁成两条窄纸带时，起导向和调节两条窄纸带重叠位置，保证完全重叠的作用。一般情况下，导纸辊13的中心线应平行于机器纵向中心线。当导纸辊的中心线与机器纵向中心线不平行时，可以改变纸带纵折的折缝位置（或两条窄纸带重叠位置），从而起到调整纵折折缝位置的作用。
2.横切和横打孔装置
横切和横打孔装置如图14-24所示。

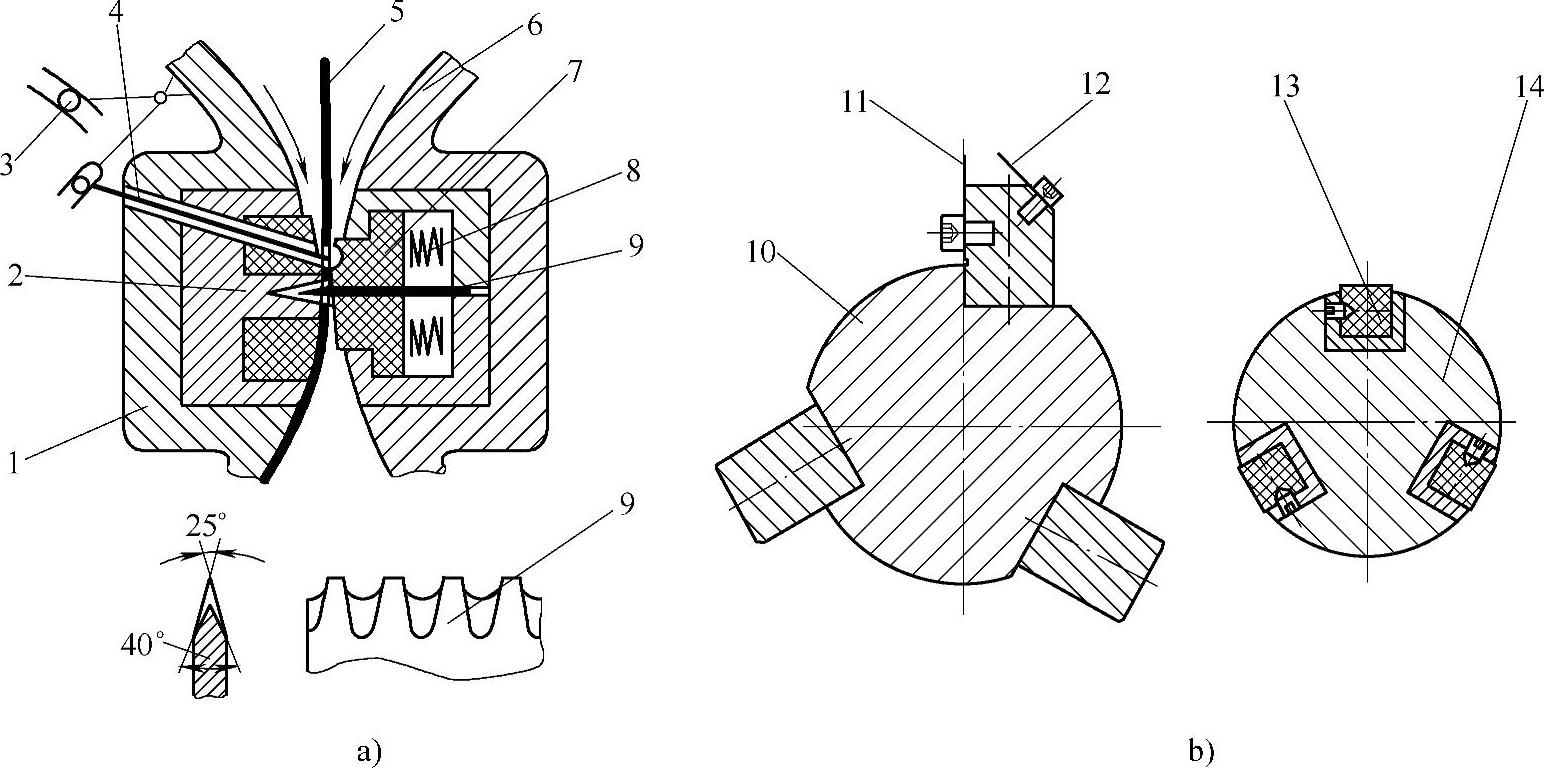

图14-24 横切和横打孔装置
a）横切装置 b）横打孔装置
1—折页滚筒（刀垫辊） 2—裁刀垫 3—凸轮滚子 4—扎针 5—纸带 6—裁切滚筒（裁刀辊） 7—裁刀夹 8—弹簧 9—裁刀 10—打孔切辊 11—打孔刀 12—弹簧片 13—刀垫 14—刀垫辊
（1）横切装置 纸带在完成纵折后，进行横折前，需要把纸带裁断（横切），以单张纸的形式进行折页。
在冲击式和折页幅面不变的滚折式折页机上，横切（裁切）由裁切滚筒6和折页滚筒1配合完成。在可变折页幅面叼纸牙折页机上，则是由专门的裁切装置完成横切。横切后形成的单张纸进入折页滚筒进行折页，如图14-15所示。无论是裁切滚筒和折页滚筒配合完成裁切，还是单独的裁切装置，其裁切原理是一样的。
裁切滚筒和折页滚筒的横切装置如图14-24a所示。在裁切滚筒6上装有裁刀9、裁刀夹7、弹簧8等。折页滚筒上有裁刀垫2和扎针4，扎针4的伸缩由凸轮滚子3控制。纸带5进入裁切滚筒6和折页滚筒1的中心连线之前，扎针4先扎住纸带，带动纸带沿滚筒表面继续向前。当扎针带着纸带走了一个裁切长时，这个裁切长的尾端（即第一个单张纸的尾端）进入裁切滚筒6和折页滚筒1中心连线上，裁刀夹7和折页滚筒1的刀垫挤压住纸带，裁刀夹7压缩弹簧8回缩，露出裁刀将纸带裁断。横切完成后，两滚筒继续转动，纸带由扎针4带着继续前进。在第一张纸裁切之前，第二排扎针扎住纸带，开始一个新的横切周期。
在可变折页幅面叼纸牙折页机上，则是由专门的裁切装置完成横切，其机构类似图14-24a，但结构简单。由裁刀辊6（相当于裁切滚筒）和刀垫辊1组成，刀垫辊1上没有扎针及其控制机构，只有裁刀垫2，裁刀辊6只有裁刀9。纸带由两辊碾压向前输送并横切。裁刀辊6直径和线速度决定裁切长度。裁好的单张纸可以进入叼纸牙折页机折页；也可以用类似单张纸胶印机的收纸装置把单张纸成堆收好，以便再进行后序加工。
（2）横打孔装置 为了保证厚纸或多层纸的横折质量，往往需要在横折处打孔，这就需要一个横打孔装置。横打孔装置一般放在两个紧纸辊之间。
横打孔机构的原理与横切相似，如图14-24b所示。有打孔刀辊10和刀垫辊14配合，完成打孔工作。打孔刀辊10上装有打孔刀11，刀垫辊14上只有刀垫13。打孔刀11与辊中心线平行，刀刃成锯齿状，在纸带经过打孔刀辊和刀垫辊时，完成横打孔。
