14.6.3 冲击式折页机
1.冲击式折页原理及机构
冲击式折页机的折页原理，是利用折刀的冲击运动，将纸张或折帖推送至一对相向旋转的花纹折辊中间，靠折刀的冲击惯性力和纸张与折辊的摩擦力，使折帖继续向下运动，并在折辊的挤压下完成折页。
冲击式折页的折刀机构形式很多，常用机构如图14-25所示。冲击式折页可以折平置的纸张、折帖，如图14-25（1）、（2）、（4）、（5）所示。此类机构常用于十六开折页。冲击式折页也可以折滚筒上面的纸张，在滚筒上完成折页，如图14-25（3）、（6）所示。

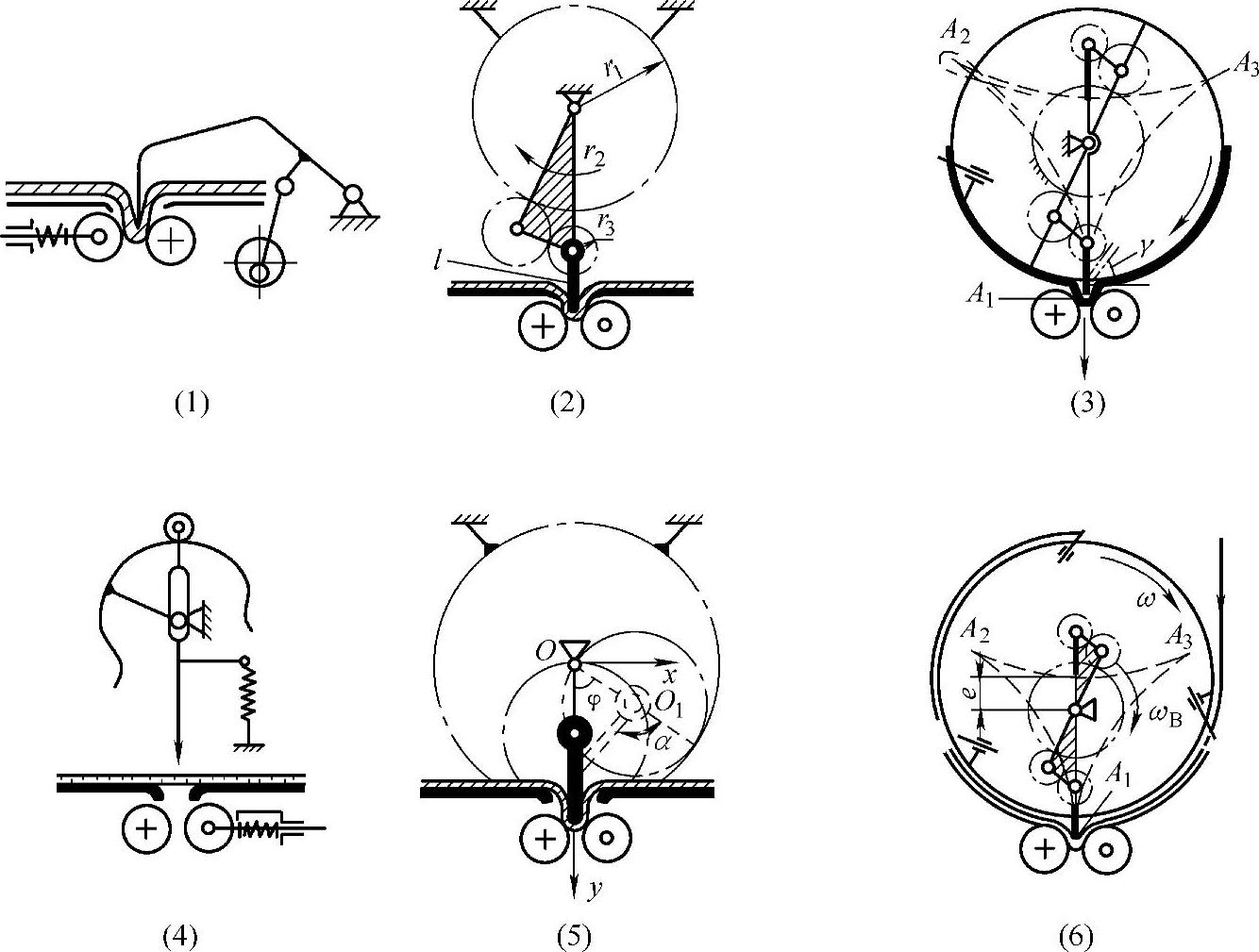

图14-25 冲击式折页机构
冲击式折页的折刀运动可由图14-25（1）所示的曲柄摆杆机构、图14-25（4）所示的凸轮机构、图14-25（2）、（3）、（5）、（6）所示的行星齿轮机构驱动和控制。
折刀作直线运动时，折页质量最好。因此要求所有机构的折刀，在接近纸面时，应尽可能使其与纸面垂直运动。
2.冲击式折页机组成
冲击式折页机如图14-26所示，主要由三角板纵折、两个折页滚筒、花纹辊和折帖输出装置组成。
冲击式折页机滚筒直径比有1∶2；2∶2；2∶3等。图14-26所示的冲击式折页机的滚筒比为2∶3。
3.滚筒结构
图14-26所示的冲击式折页机的折页滚筒结构如图14-27所示，其直径比为2∶3。
（1）裁切滚筒 裁切滚筒的主要作用是和折页滚筒配合，完成纸带的裁切，将纸带裁成单张纸。裁切滚筒是倍径滚筒，结构如图14-27所示。由裁切滚筒体1、两套裁刀4（弹簧2，裁刀夹3和裁刀4等）组成。
（2）折页滚筒 折页滚筒的作用主要是用扎针带动纸带，配合裁切滚筒对纸带进行裁切，并与折页花纹辊配合完成折页工作。
图14-26 冲击式折页机
1—三角板 2—导纸辊 3—紧纸辊 4—折页滚筒 5—花纹辊 6—裁切滚筒 7—花滚筒 8—输送带
折页滚筒的结构与直径有关。图14-27所示的折页滚筒为三倍径滚筒。滚筒体上设有三套扎针、三套刀垫和行星折刀装置。扎针动作由凸轮控制。一般扎针伸出位置为18°～22°转角，缩回位置为8°～10°转角。刀垫可以是橡胶垫，也可以是专用的钢片制成的刀垫。
冲击式折页滚筒结构如图14-28所示。中心太阳齿轮9的中心，偏离折页滚筒中心，并固定不动。介轮8和行星轮2固定在回转系杆上，随着回转系杆绕中心太阳轮9旋转。两把折刀1在回转系杆（折刀连杆）的两端，与太阳轮9同心。中心太阳齿轮9中心偏离折页滚筒中心，是为了保证需要折页时，折刀能冲出滚筒体外。
回转系杆与滚筒体是按3∶2的速比进行旋转的，即折页滚筒转二转，行星轮系的回转系杆（折刀连杆）带着行星轮和折刀转三转。
图14-27 冲击式折页机折页滚筒
1—裁切滚筒体 2—弹簧 3—裁刀夹 4—裁刀 5—纸带 6—折页滚筒
折刀1的运动由行星轮系（折刀连杆）带动。折刀轴端有一个行星齿轮2，随折刀连杆绕太阳轮9转动。为了使折刀自转运动的旋转方向与折刀连杆的转动方向相反，以适应折页时的运动轨迹，在太阳轮9与行星轮2之间装有介轮8。
折刀运动轨迹如图14-29所示。为了保证折刀在折页时才冲出折页滚筒，折刀连杆的转动中心与折页滚筒中心有一个偏心距。行星轮系杆绕太阳轮9旋转一周，装有折刀的行星轮反向旋转两周。这样可以保证折页滚筒转1/3周，即相当于裁切一个印张，折刀将在折页滚筒空挡冲出折页一次。另一端的折刀在滚筒体内，行星轮使折刀转向滚筒中心，当折页滚筒再转1/3周，另一端的折刀冲出折页滚筒，进行新裁切的另一印张的折页。这样每当折页滚筒转1/3周，折刀依次冲出折页。
图14-28 冲击式折页滚筒结构
1—折刀 2—行星轮 3—滚筒体 4—刀垫 5—扎针 6—扎针轴 7—导轮 8—介轮 9—太阳轮 10—扎针凸轮

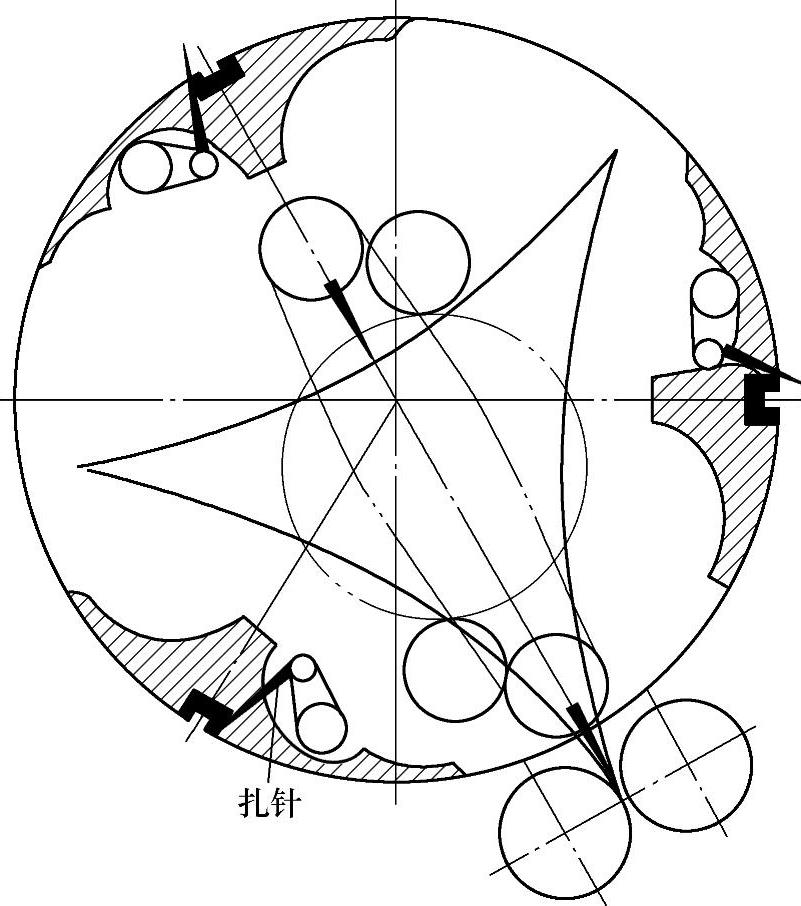

图14-29 冲击式折页滚筒折刀轨迹

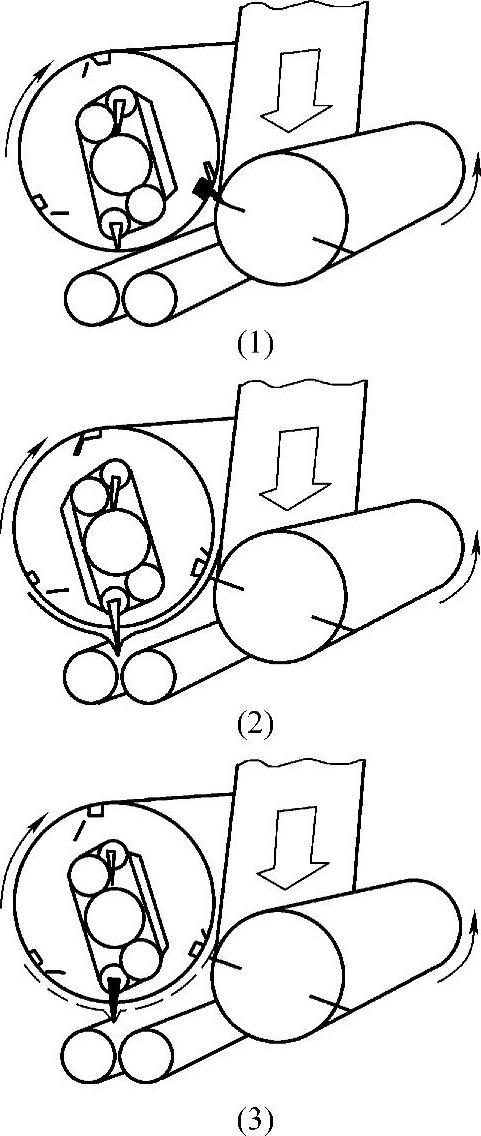

图14-30 2∶3冲击式单张折页
折刀伸出滚筒的长度可以调整。折页时折刀伸出量大致为45mm。折刀刃口应为直线。刃口直线应平行于折页滚筒中心线。
4.冲击式折页机的折页过程
冲击式折页机也有存页（双张）折页和不存页（单张）折页。现以滚筒直径比为2∶3的折页机为例说明。
（1）单张折页 图14-30（1）为折页滚筒扎针刚刚伸出，将纸带扎住，折页开始。图14-30（2）为折页滚筒转了三分之一转，扎针带着纸带走了一个裁切长；这时折页滚筒上的第二排扎针扎住纸带，紧接着裁切滚筒上的裁刀与折页滚筒上的刀垫配合，将纸带切断，第一排扎针缩回；折页滚筒上的折刀冲出，将纸带送到两个花纹辊中间，完成第一张报纸折页。图14-30（3）为第二个扎针带着纸带又走了一个裁切长，按着上述动作将第二张报纸折好。如此循环，折页滚筒每转三分之一转即出一张报纸。
（2）双张折页
1）调整折页滚筒。在进行双张报纸折页时，需做两个调整：一是把折页滚筒上的一把折刀，如图14-31（1）所示的下面的一把折刀，调整一个位置，使其不能冲出折页滚筒表面，或拆掉；二是调整控制扎针的凸轮，使其在折页位置不是每次都使扎针缩回，而是间隔一次缩回一次。
2）折页。如图14-31（1）所示，折页滚筒上第一排扎针扎住纸带，带着纸带走了第一个裁切长；第二排扎针扎住纸带，同时纸带被切断。因为下面的折刀已调整，不能折页，同时第一排扎针也不缩回，所以第一排扎针继续带着第一个裁切长并被切断的纸向前走，第二排扎针带着第二张纸向前走。如图14-31（2）所示，当第二排扎针带着纸带走过第二个裁切长时，第三排扎针扎住纸带，同时把纸带切断。这时折刀冲出，第二排扎针同时缩回，第二裁切长被折页（这个折帖为单张折页不能用）。如图14-31（3）所示，第三排扎针带着纸带又走过了第三个裁切长。第一排扎针带着第一个裁切长，已经在折页滚筒上转了一周，这时又扎住了纸带，同时将第三个裁切长裁断。这时第一排扎针即带着两张纸前进，同时第三排扎针不缩回，继续带着第三个裁切长前进。如图14-31（4）所示，第一排扎针带着双张纸走过了第四个裁切长，这时折刀冲出，进行第一次双张折页，第二排扎针扎住纸带，同时将纸带切断。如图14-31（5）所示，滚筒又转了三分之一转，第二排扎针带着纸带走过了一个裁切长，这时第三排扎针带着第三个裁切长又扎住了纸带，同时将纸带切断，因为下面的折刀已调整，不能冲出折页，同时第二排扎针也不缩回，继续带着纸前进，第三排扎针带着双层纸带前进。如图14-31（6）所示，滚筒转过三分之一转，第三排扎针带着双层纸又走过了一个裁切长，折刀冲出进行第二次双张折页，从第一次折页开始，折页滚筒转了三分之二转，进行了第二次双张折页。如此循环，以后折页滚筒每转三分之二转，即折出一个双张折帖。

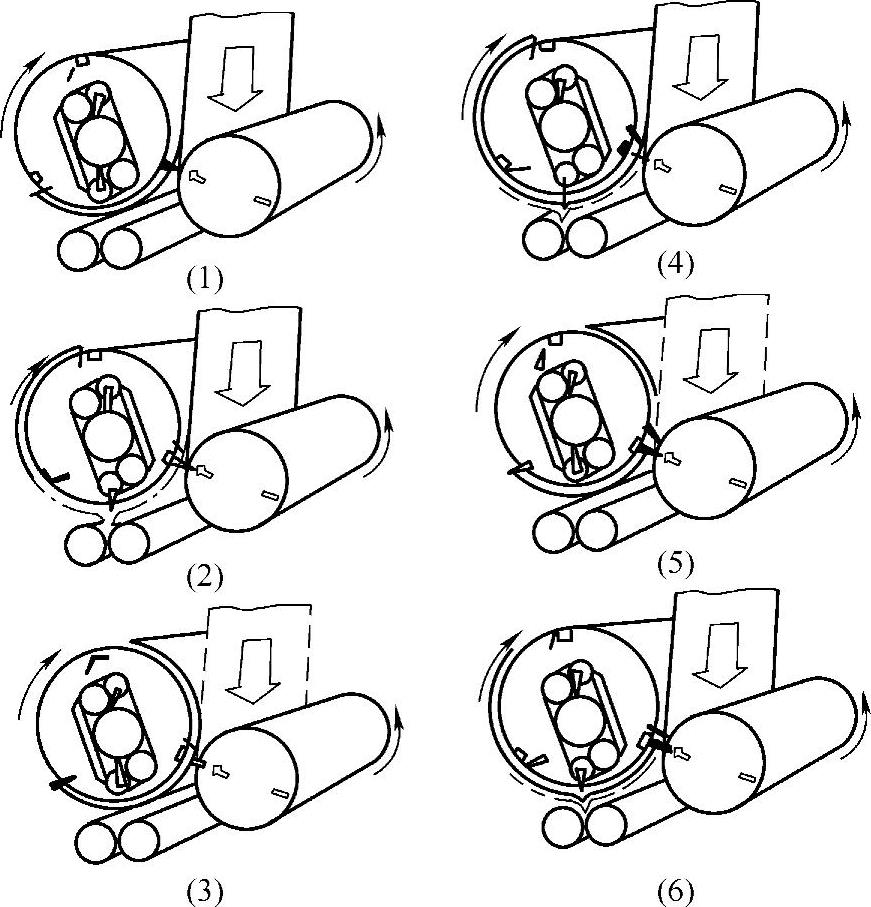

图14-31 2∶3冲击式双张折页
