14.6.4 滚折式折页机
滚折式折页机是使用最多的折页机，也是形式最多，结构最复杂的折页机。书刊和商业卷筒纸胶印机，全部采用滚折式折页机。报纸折页采用滚折式折页机的也越来越多。一台折页机的折页滚筒数量，是根据折页方式和折页要求确定的。滚筒数量由2～5个不等，前三个滚筒的直径比常用1∶1∶2；1∶2∶2；2∶3∶2；2∶3∶3；2∶5∶5等。其发展趋势是速度越高，滚筒直径越大。
1.滚折式折页原理
滚折式折页原理如图14-32所示。经过纵折的纸带或折帖，由扎针1带着进入折页滚筒。当折刀与夹板相遇时，扎针1缩回，弹性折刀4将纸带或折帖顶入夹板滚筒的夹板中，活动夹板10由凸轮滚子8控制，向固定夹板7靠近，待活动夹板10和固定夹板7将纸张夹紧时，折刀4由于滚筒转动而抽出，横折完成。由夹板带着折帖继续前进，进入下一个折页。
这种利用折刀和夹板相互配合，在滚动过程中完成折页，称为滚折。扎针和夹板的动作均由凸轮控制。
2.报纸折页两滚筒型滚折式折页机
两滚筒型滚折式折页机只有在报纸卷筒纸胶印机上使用，只能折八开折帖。例如上海高斯生产的SSC报纸卷筒纸胶印机，就配备滚筒直径比为1∶2的两滚筒型滚折式折页机。其结构和折页原理，与图14-33所示的三滚筒型滚折式折页机前两个滚筒相同。
3.书刊或书报两用折页三滚筒型滚折式折页机
滚筒排列不同，各滚筒结构也有所不同，但原理相同。现以图14-33所示的书刊，或书报两用三滚筒型滚折式折页机为例说明。此折页机的折页滚筒直径比1∶1∶2。可以折八开、十六开和三十二开双联。这是能完成三种基本折页开本，结构最简单和滚筒数量最少的滚折式折页机。

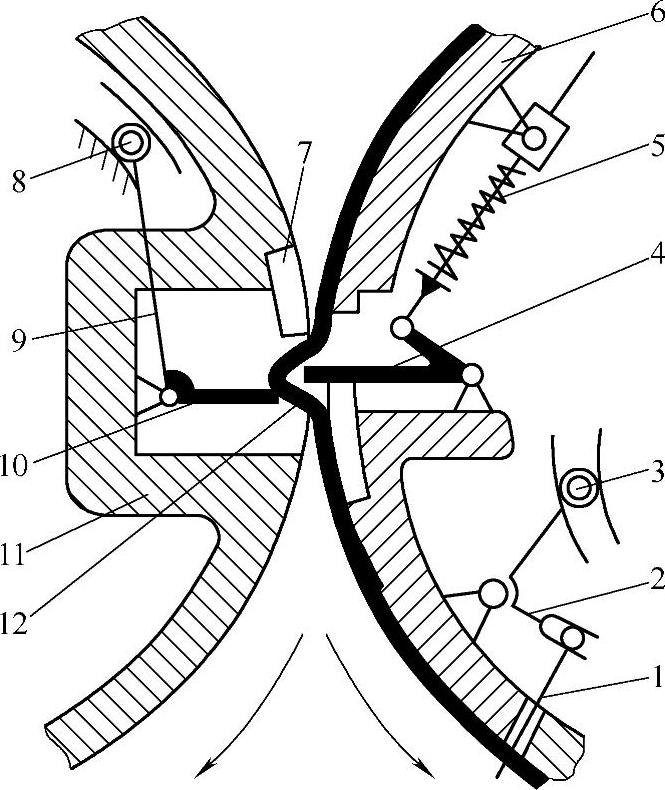

图14-32 滚折式折页原理
1—扎针 2—摆臂 3—滚子 4—折刀 5—压簧 6—折刀滚筒 7—固定夹板 8—滚子 9—连杆 10—活动夹板 11—夹板滚筒 12—折帖

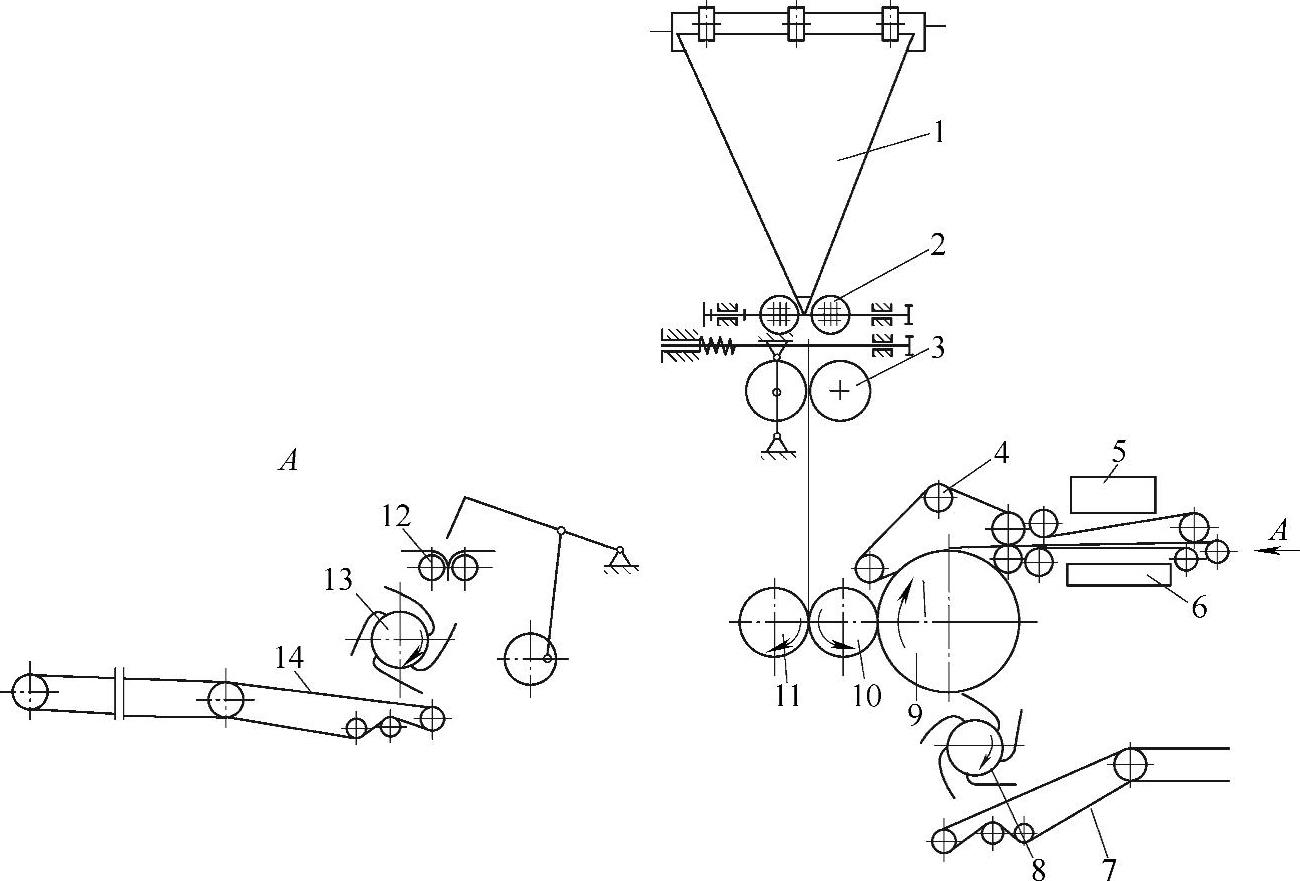

图14-33 三滚筒型滚折式折页机
1—三角板 2—导纸辊 3—紧纸辊 4—出页机构 5—十六开折页机构（砍刀） 6—折页台 7—输送带 8—八开和三十二开花滚筒 9—二折滚筒 10—一折滚筒 11—裁切滚筒 12—折页辊 13—十六开花滚筒 14—十六开输送带
（1）滚筒结构
1）裁切滚筒。裁切滚筒的作用是，与一折滚筒配合，完成纸带的裁切及第一横折，将纸带折成八开折贴，交给一折滚筒。
裁切滚筒是单倍径滚筒，结构如图14-34所示。按着裁切滚筒的两个作用，裁切滚筒设有一套折刀15、一套裁刀7，以及一套扎针8等机构。
图14-34 裁切滚筒
1—齿轮 2—滚轮 3—凸轮 4—刀座 5、17、21—弹簧 6—裁刀夹 7—裁刀 8—扎针 9—扎针杆 10—摆杆 11、22—螺钉 12—调节螺栓 13—螺母 14、16—折刀夹 15—折刀 18—弹簧杆 19—连杆 20—定位螺钉
扎针高低调整，应保证伸出时能扎住纸带（一般高出滚筒表面7mm），缩回时要低于滚筒表面。扎针伸缩时间的调整，可以调整凸轮3的位置。
折刀刀刃应与滚筒中心线平行。折缝歪斜或需要改变折缝位置时，可以调整调整螺栓12。用专用拨辊插入调整螺栓12的小孔中，转动调整螺栓，即可改变折刀的位置。折缝歪斜时，调整折刀一端的调整螺栓12。需要改变折缝位置时，调整折刀两端的调整螺栓12即可。
2）一折滚筒
①作用
a）与裁切滚筒相配合，将纸带切断。
b）由裁切滚筒的折刀和一折滚筒的夹板相配合，进行第一横折（八开）。八开折帖由一折滚筒传给二折滚筒，由二折滚筒传至十六开折页机构，进行十六开折页或送出。
c）由一折滚筒的折刀和二折滚筒的夹板配合，完成三十二开双联折页。
②结构。一折滚筒是单倍径滚筒，结构如图14-35所示。一折滚筒上配置刀垫9、夹板6和7、折刀8各一套。

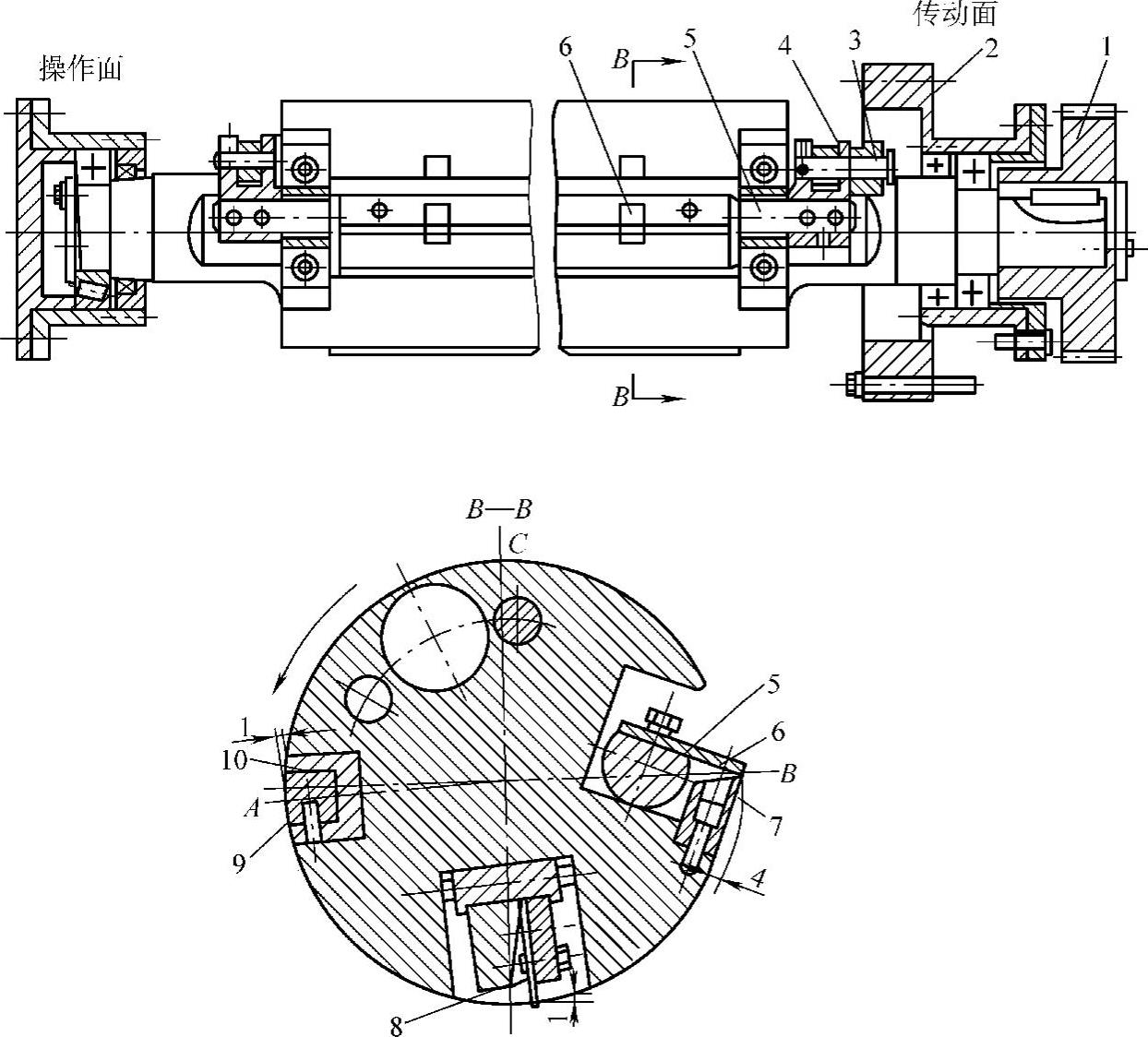

图14-35 一折滚筒
1—齿轮2—凸轮 3—滚轮 4—摆杆 5—夹板轴 6—夹板 7—固定夹板 8—折刀 9—刀垫 10—刀垫体
③调整
a）折刀调整与裁切滚筒的折刀调整完全相同。
b）夹板开闭时间调整，通过调整凸轮2的周向位置。
c）凸轮2的更换。折十六开和折三十二开双联，因为夹板打开时间不同，需要更换凸轮2。
3）二折滚筒
①作用
a）与一折滚筒配合完成三十二开双联折页，并将三十二开双联折帖传送到花滚筒上，经输送带送出机外。
b）传送折帖。用钩子将一折滚筒上折好的八开折帖接过来，并靠护纸导板帮助，送到花滚筒上，经输送带送出机外；也可靠抢纸牙帮助，传送到十六开折页台上。
c）将三十二开折帖输送到花滚筒上，经输送带送出机外。
②结构。二折滚筒是双倍径滚筒，结构如图14-36所示。二折滚筒上装有两套夹板机构及两套叼纸牙。
③调整
a）夹板开闭时间调整，通过调整凸轮4的周向位置。

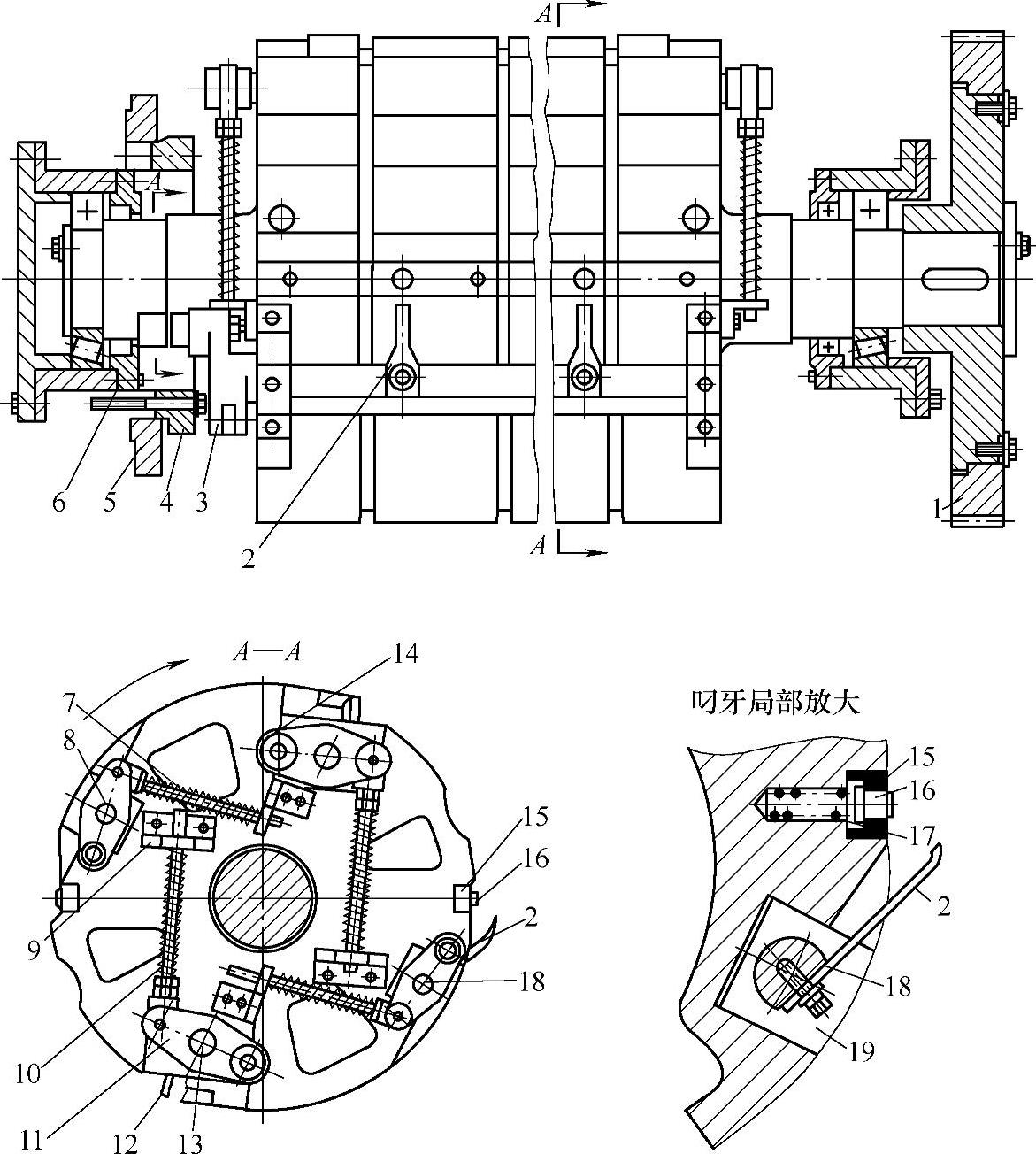

图14-36 二折滚筒
1—齿轮 2—叼纸牙 3—连杆 4—双联凸轮 5—叼纸牙凸轮 6、14—滚轮 7—弹簧 8—叼纸牙轴 9—支座 10—弹簧 11—连杆 12—夹板 13—夹板轴 15—夹条 16—牙垫 17—压簧 18—叼纸牙轴 19—支架
b）叼纸牙开闭时间调整，通过调整叼纸牙凸轮5的周向位置。方法是松开叼纸牙凸轮5上的固定螺钉，利用其长孔移动凸轮位置，待叼纸牙开闭时间调合适后，再将固定螺钉拧紧。
c）不同开本折页二折滚筒的调整。图5-36中齿轮1为一个齿圈，它通过垫圈和螺钉与轮毂相连。如图5-36所示，二折滚筒上的叼纸牙2和夹板12位置相差约45°。在折八开或十六开时，二折滚筒上的叼纸牙2，要转到水平位置的左边（见图5-33），从一折滚筒的夹板中接过八开折帖，送入十六开折页装置或送入输送带。如果折三十二开双联时，二折滚筒上的夹板12，要转到水平位置的左边，与一折滚筒的折刀配合完成折页。两者位置约差45°。因此，在两种开本变换时，二折滚筒必须转动约45°。变换折页开本的调整方法，是松开轮毂上的螺钉，转动滚筒体和轮毂，而齿圈不动；待转到合适位置以后，将轮毂上的螺钉拧紧就行了。
（2）折页
1）八开折页过程。如图14-33所示，纸带经三角板1纵折后，进入折页滚筒，裁切滚筒11的扎针扎住纸带，顺时针转动，大约转动1/2周，裁切滚筒11的折刀转到水平位置的右边，与一折滚筒10的夹板配合，完成第一横折（八开折页）；同时扎针缩回，由一折滚筒夹板带着折帖反时针转动，待裁切滚筒裁刀转到右边水平线时，裁刀与一折滚筒刀垫配合，完成纸带裁切；扎针扎住后面的纸带，顺时针转动，开始新的循环。
2）八开折帖输出（图14-33）。八开折帖由一折滚筒夹板带着反时针转动，当转到水平位置右边时，与二折滚筒9的叼纸牙相遇，一折滚筒夹板松开，二折滚筒的叼纸牙把折帖叼住，八开折帖由二折滚筒的叼纸牙带着，从二折滚筒右侧输出。
3）十六开折页（图14-33）。八开折帖由二折滚筒9的叼纸牙带着，转到二折滚筒9的垂直中心线上方时，叼纸牙松开，出页机构4的输送带把折帖输送到十六开折页台6上，由十六开折页机构（砍刀）5完成十六开折页。十六开折帖落入花滚筒13，由输送带14输出。
4）三十二开双联折页（图14-33）。八开折帖由一折滚筒10的夹板带着转动，直至夹板转到一折滚筒10的垂直中心线上方时，一折滚筒10的折刀转到水平位置右边，与二折滚筒9的夹板相遇，两者配合完成三十二开双联折页。三十二开双联折帖由二折滚筒的夹板带着从右边输出。
4.报纸折页用三滚筒型滚折式折页机
图14-37所示是典型报纸卷筒纸胶印机折页机，只能完成八开折页。目前报纸在向小型化发展，有的要求折十六开折页。图14-37a是带十六开折页；图14-37b是不带十六开折页的报纸卷筒纸胶印机用三滚筒折页机，目前仍然应用广泛。现以图14-37b为例说明，折页机滚筒直径比为2∶3∶2。
图14-37 典型报纸卷筒纸胶印机折页机
a）COMET2∶3∶3折页机 b）UNISET2∶3∶2折页机
1—裁切滚筒 2—传页滚筒 3—一折滚筒 4—花滚筒 5—十六开折页装置
（1）滚筒结构
1）裁切滚筒。如图14-37b所示，裁切滚筒1的作用是与传页滚筒2上的刀垫配合，完成纸带的裁切。其结构如图14-38所示。因其为双倍径滚筒，所以裁切滚筒1上有两套裁刀。
根据工艺要求，裁切滚筒有以下调整。

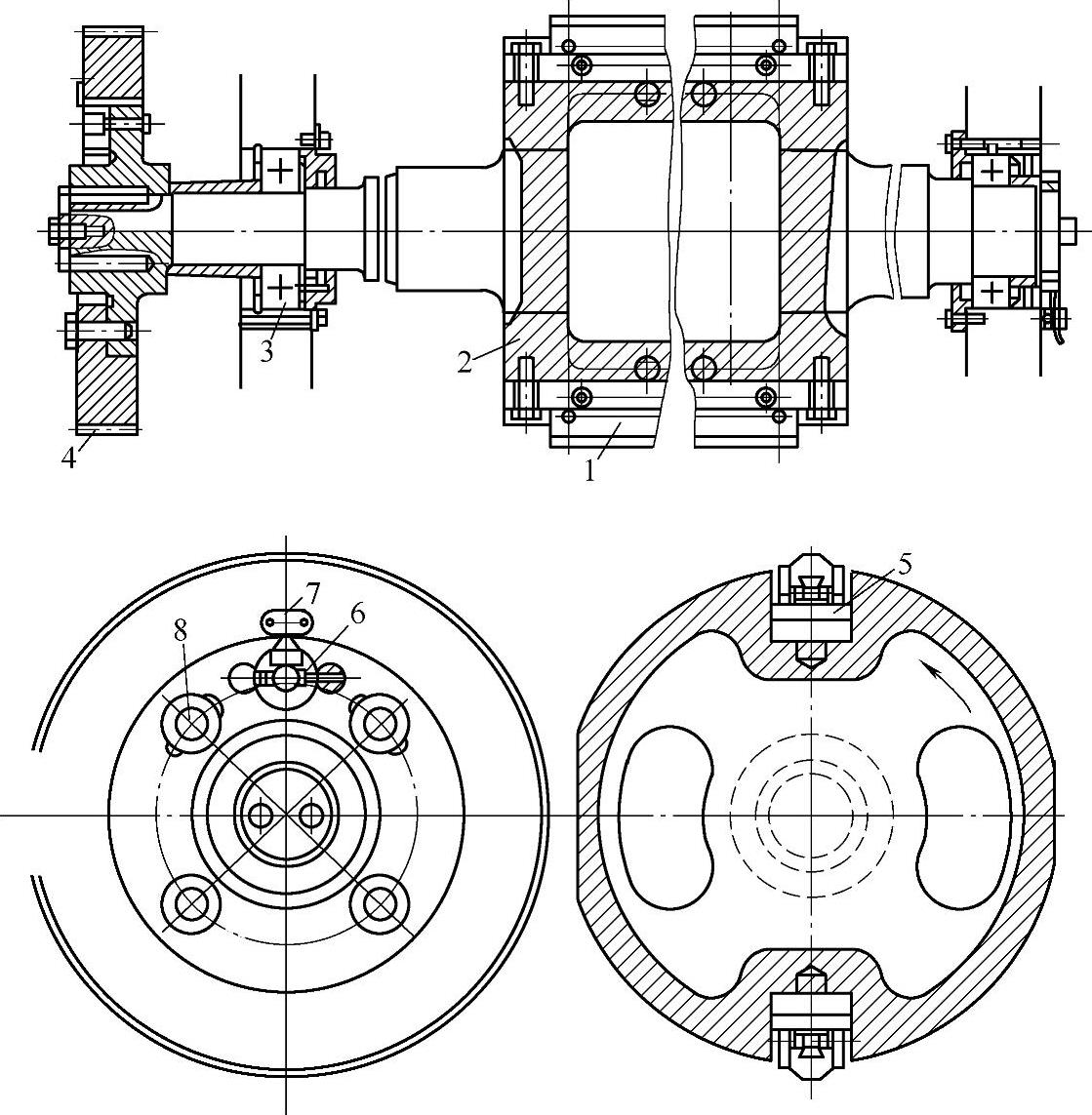

图14-38 UNISET2∶3∶2折页机裁切滚筒结构
1—裁刀 2—裁切滚筒 3—轴承 4—齿轮 5—刀架 6—调节螺杆 7—刻度表 8—螺钉
①裁刀高度调整，应以保证将纸带裁断为宜。
②裁刀位置调整。有时折页工艺要求，在双张（帖）折页时，要求外面的折帖略长于里面的折帖。这就需要调整裁刀的位置。调整方法一般是调整裁刀架5侧面的垫板条位置。
③裁刀与刀垫位置调整，必须保证裁刀与传页滚筒上刀垫相对位置准确。特别是刀垫为钢制刀槽时，要保证绝对准确。调整方法是以传页滚筒刀垫槽为基准，调整裁刀的位置。具体调整方法是，松开裁切滚筒端面固定齿轮和齿轮座的四个螺钉8，拧动连接齿轮和齿轮座的调节螺杆6，在裁刀与刀垫槽对准后，把螺钉8紧固即可。调节量由刻度表7指示。
2）传页滚筒。传页滚筒是三个滚筒中结构最复杂、功能最多的一个滚筒。结构如图14-8所示。因其为三倍径滚筒，所以传页滚筒上有三套刀垫、三套扎针、三套折刀。
①传页滚筒的功能
a）刀垫与裁切滚筒裁刀配合，完成纸带裁切。
b）扎针扎住纸带并随其转动，将纸带包缠在滚筒表面，并可以完成存页功能。
c）与一折滚筒夹板配合，完成横折。
②传页滚筒的调整
a）扎针高低调整。保证伸出可以扎住纸带，缩回低于滚筒表面。
b）横折折缝位置调整，见14.4.2节。
c）存页与不存页调整，见14.4.4节。
d）扎针伸缩时间调整，见14.4.5节。
e）滚筒直径调整，见14.4.6节。
3）一折滚筒。一折滚筒在报纸折页机中常称为折页滚筒。一折滚筒为双倍径滚筒。所以一折滚筒有两套夹板。其结构如图14-39所示。一折滚筒的功能很简单，就是与传页滚筒配合，完成纸带经三角板纵折的横折，形成八开折帖报纸，并把折帖送入花滚筒。由输送带送出（见图14-37）。
图14-39 UNISET2∶3∶2折页机一折滚筒结构
1—齿轮 2—轴承 3—滚筒体 4、8—夹板 5—滚子 6—扭簧 7—夹板轴 9—偏心销轴
根据报纸印刷工艺和折页要求，一折滚筒有如下两种调整：
①调整活动夹板张开度和夹紧力。每份报纸的版数（张数）不同，而且往往差别很大，所以，要根据报纸版数多少（即印张多少），调整活动夹板张开的程度和夹紧力大小。调整方法是，调整滚筒侧面活动夹板轴座旁边的偏心销轴9，改变活动夹板轴座与固定夹板的距离，即改变活动夹板与固定夹板的角度。从而调整活动夹板张开度和夹紧力。
②夹板打开时间的调整。在有十六开折页的报纸折页机中，折十六开折帖和折八开折帖，要求一折滚筒夹板打开的时间不同。因此，要调整夹板打开的时间。调整方法是调整控制夹板打开时间的凸轮的位置。
（2）折页 如图14-37b所示，经过三角板纵折的纸带，进入折页滚筒，由传页滚筒2的扎针带着纸带顺时针转动，当传页滚筒2的刀垫和裁切滚筒1的裁刀相遇时，两者配合将纸带裁断。裁断的纸带由传页滚筒2的扎针带着继续顺时针转动，当传页滚筒2的折刀与一折滚筒的夹板相遇时，两者配合完成横折（八开折页）。
完成横折的折帖，如图14-37a所示，由一折滚筒3带着反时针转动。如果要进行十六开折页，则一折滚筒3的夹板带着八开折帖，转到垂直上方附近时夹板打开，由一折滚筒上方的输送带，将折帖输送到十六开折页装置进行十六开折页。如果不进行十六开折页，则一折滚筒3的夹板，带着八开折帖转到左边水平位置附近时夹板打开，由一折滚筒左边的输送带把折帖输送到花滚筒4内，由下方输送带把八开折帖输出。
5.四滚筒型滚折式折页机
书刊和商业卷筒纸胶印机的折页机，采用四滚筒的折页机很多。图14-40所示为四滚筒型滚折式折页机。其滚筒直径比有1∶2∶2∶1，1∶2∶2∶2，2∶2∶2∶2，2∶2∶2∶1，1∶3∶3∶2等多种。
（1）滚筒结构 图14-40（1）和图14-40（2）的不同在于二折滚筒4的位置不同。因为二折滚筒的位置不同，所以一折滚筒3、二折滚筒4的结构和第二横折的方式也不同。但两种四滚筒型滚折式折页机的裁切滚筒1和传页滚筒2的结构相同。

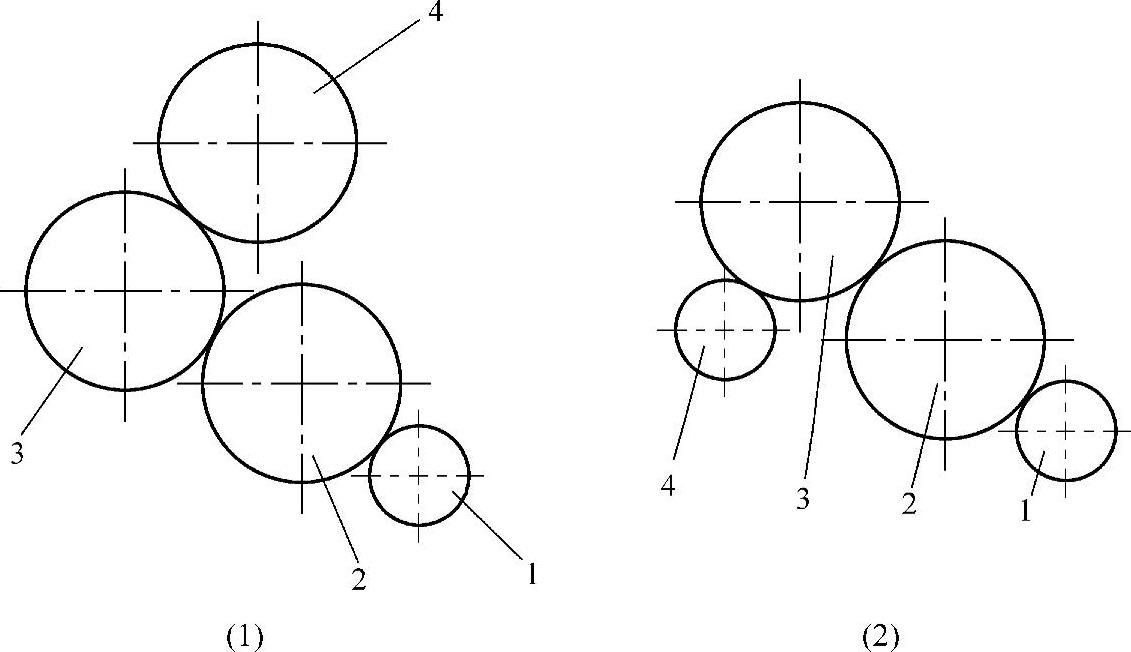

图14-40 四滚筒型滚折式折页机
1—裁切滚筒 2—传页滚筒 3—折滚筒 4—二折滚筒
1）裁切滚筒。无论是图14-40（1）和图14-40（2）所示的裁切滚筒1，其作用、结构基本与报纸折页用三滚筒型滚折式折页机的裁切滚筒相同。裁切滚筒1上裁刀数量与直径成正比，即单倍径滚筒为一套，双倍径滚筒为两套，三倍径滚筒为三套。
2）传页滚筒。无论是图14-40（1）和图14-40（2）所示的传页滚筒2，其作用、结构基本与报纸折页用三滚筒型滚折式折页机的传页滚筒相同。传页滚筒2上的刀垫、扎针、折刀数量与直径成正比，即单倍径滚筒为刀垫、扎针、折刀各一套，双倍径滚筒为刀垫、扎针、折刀各两套，三倍径滚筒为刀垫、扎针、折刀各三套。
书刊和商业折页有时是不需要存页（双张）折页的。因此，在不需要存页（双张）的折页机上，应该取消存页的有关结构和功能。
3）一折滚筒。一折滚筒3的作用是：配合传页滚筒2完成第一横折；配合二折滚筒4完成第二横折；在进行十六开折页时，由相关机构配合，把八开折帖输送到十六开折页装置；在不进行十六开折页时，由相关机构配合，把八开折帖输送到花滚筒，然后输出。
由于二折滚筒的位置不同，引起第二横折的折页方式不同。因此，一折滚筒的结构也不相同。
①二折滚筒4在上方时[见图14-40（1）]的一折滚筒。一折滚筒3上只有分别进行第一、第二横折的夹板。夹板数量与二折滚筒4的直径成正比，即单倍径滚筒为第一、第二横折的夹板各一套，双倍径滚筒为第一、第二横折的夹板各两套，三倍径滚筒为第一、第二横折的夹板各三套。
②二折滚筒4在下方时[见图14-40（2）]的一折滚筒。一折滚筒3上有配合传页滚筒2进行第一横折的夹板，有与二折滚筒4的夹板配合进行第二横折的折刀。夹板和折刀的数量与一折滚筒3的直径成正比，即单倍径滚筒为夹板和折刀各一套，双倍径滚筒为夹板和折刀各两套，三倍径滚筒为夹板和折刀各三套。
4）二折滚筒
①在上方时的二折滚筒4[见图14-40（1）]，其折滚筒上有从一折滚筒3上叼取八开折帖的叼纸牙机构（结构见图14-36），有与一折滚筒3的夹板配合进行第二横折的折刀。叼纸牙机构和折刀的数量与二折滚筒4的直径成正比，即单倍径滚筒为叼纸牙和折刀各一套，双倍径滚筒为叼纸牙和折刀各两套，三倍径滚筒为叼纸牙和折刀各三套。
②在下方时的二折滚筒4[见图14-40（2）]，其滚筒上只有与一折滚筒折刀配合进行第二横折的夹板。夹板数量与二折滚筒直径成正比，即单倍径滚筒为一套夹板，双倍径滚筒为两套夹板，三倍径滚筒为三套夹板。
（2）折页 四滚筒滚折式折页机的八开折页方法，与报纸折页用三滚筒型滚折式折页机完全相同。这里只介绍三十二双联折页。
①二折滚筒4在上方时[见图14-40（1）]的三十二双联折页。已经折好的八开折帖，由一折滚筒3的夹板带着反时针转动，当夹板转到一折和二折滚筒中心线上时，一折滚筒3的夹板和二折滚筒4的叼纸牙相遇，这时夹板打开，叼纸牙闭合，八开折帖交给二折滚筒4的叼纸牙，由二折滚筒叼纸牙带着顺时针转动；当二折滚筒4的折刀与一折滚筒3的夹板相遇时，两者配合完成第二横折（三十二双联折页）。第二横折由一折滚筒3的夹板带着反时针转动，当夹板转到左侧水平位置附近时，夹板打开，三十二双联折帖掉入花滚筒输出。
②二折滚筒4在下方时[见图14-40（2）]的三十二双联折页。已经折好的八开折帖，由一折滚筒3的夹板带着反时针转动，当一折滚筒折刀和二折滚筒夹板相遇，两者配合完成第二横折（三十二双联折页）。第二横折由二折滚筒4的夹板带着顺时针转动，当夹板转到右侧水平位置附近时，夹板打开，三十二双联折帖掉入花滚筒输出。
（3）四滚筒型折页机两种排列对比 由以上分析比较可以看出，如图14-40（1）所示的二折滚筒在上边的排列，第二横折时，八开折帖需要由一折滚筒3转交给二折滚筒4，然后才能进行第二横折，工序复杂，多一次交接，出现问题的可能性就会增加。如图14-40（2）所示的二折滚筒4在下边的排列，第二横折时，八开折帖不需要交接而直接进行第二横折，工序简单，少一次交接，出现问题的可能性降低。因此，如图14-40（2）所示的二折滚筒在下边的排列，更有利于高速折页。
6.五滚筒型滚折式折页机
五滚筒型滚折式折页机的典型结构见图14-10。它由裁切滚筒、传页滚筒、一折滚筒、二折滚筒及存页滚筒组成。
对比图14-10和图14-40（1），可以发现五滚筒型滚折式折页机只是增加了一个单独的存页滚筒10，其余基本上完全相同。
为了满足存页（双张）折页需要，可以使传页滚筒具有存页功能（见图14-8），也可以单独增加存页滚筒。图14-10所示的五滚筒型滚折式折页机，就是单独增加了存页滚筒10。存页滚筒10的结构、功能及调整见14.4.4节。
五滚筒型滚折式折页机的结构、功能和折页方式，见四滚筒型滚折式折页机有关内容（14.7.3节）。
