九、定时器

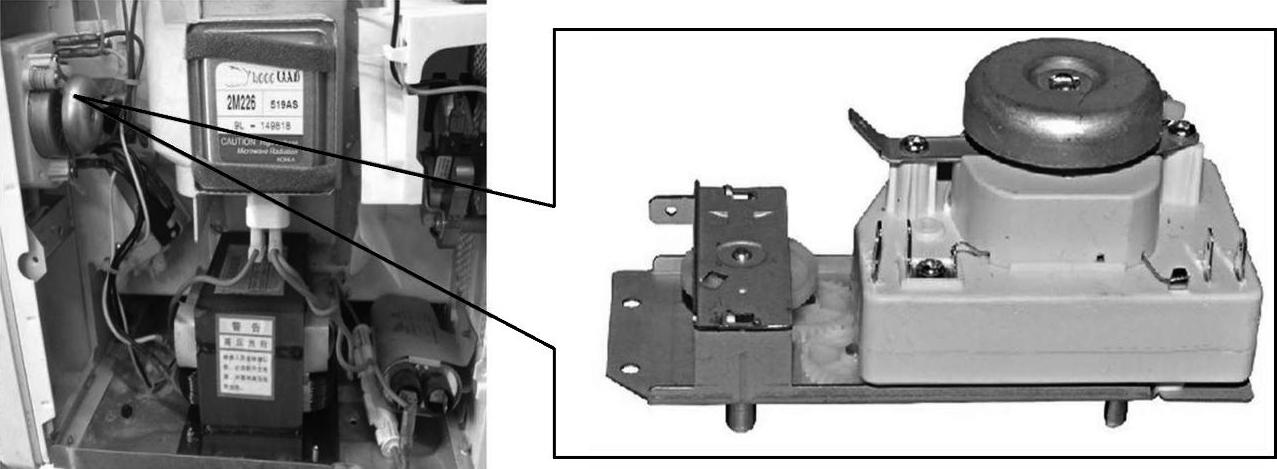

定时器是在微波炉中用来控制微波炉在各工作状态之间进行转换的具有定时功能的机械装置。它一般有两种定时方式，即机械式定时和电脑定时。主要由微型同步电动机、降速齿轮组件和定时联动开关等组成。基本功能是选择设定工作时间，设定时间过后，定时器自动切断微波炉主电路，许多定时器断开时还会发出一声清脆的铃声，以提醒人们加热工作完成。微波炉中常用的定时器如图2-89所示。

图2-89 定时器

由于其有联动开关串接在微波炉电源电路中，因此定时器大都兼作电源启动开关。

微波炉定时器的好坏可采用测量电动机绕组电阻值的方法进行判断，其方法如下：首先将电源断开，卸下外壳，将高压电容器放电后，断开定时器电动机的连线，然后将万用表置于R×1k挡测量电动机两个端子间的电阻值，若电阻值比正常值（约为23kΩ）过大或过小，则电动机损坏，需修复或更换新电动机。
