十二、电脑板

微波炉电脑板控制微波炉的各种功能和显示时间和状态，如图2-92所示，此电脑板带有2个继电器分别控制烧烤，微波。其作用是提供整机工作电源、磁控管的高压及各种操作指令发出驱动指令，使微波炉完成各项工作。

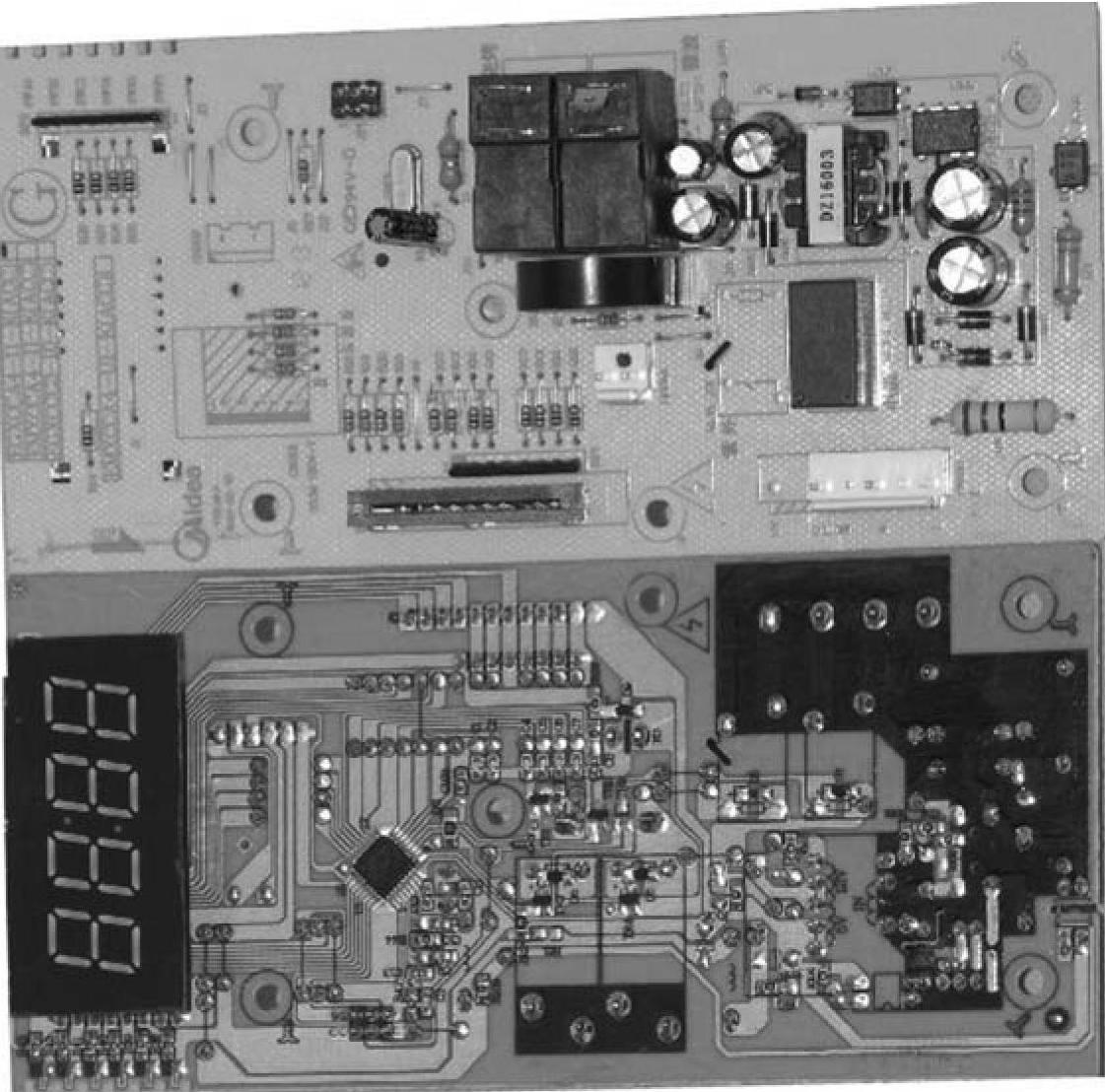

图2-92 微波炉电脑板

微波炉电脑板主要由电源部分、主控芯片、显示电路、继电器电路、复位电路、晶振电路组成。其中，电源部分包括整流、稳压部分，它为电脑板提供5V、12V的直流电压；主控芯片提供电脑板运行主程序；显示电路的作用是显示时间、功率、运行状态，它通常有显示控制芯片；继电器电路是用于监控微波炉的工作状态；复位电路的作用是上电复位，使主芯片归零；晶振电路提供振荡信号。

检测微波炉电脑板时主要应检查以下几个方面：

1）检测低压变压器、熔丝是否存在故障。

2）对于含导电橡胶的机种，应先确认导电橡胶与电脑板及薄膜键盘之间的接触是否良好。

3）检测电脑板上主芯片驱动电压是否异常或主芯片是否焊接异常（如虚焊或连焊）。

4）检测电脑板上各继电器的触点是否粘连或烧坏。
