二、高压变压器

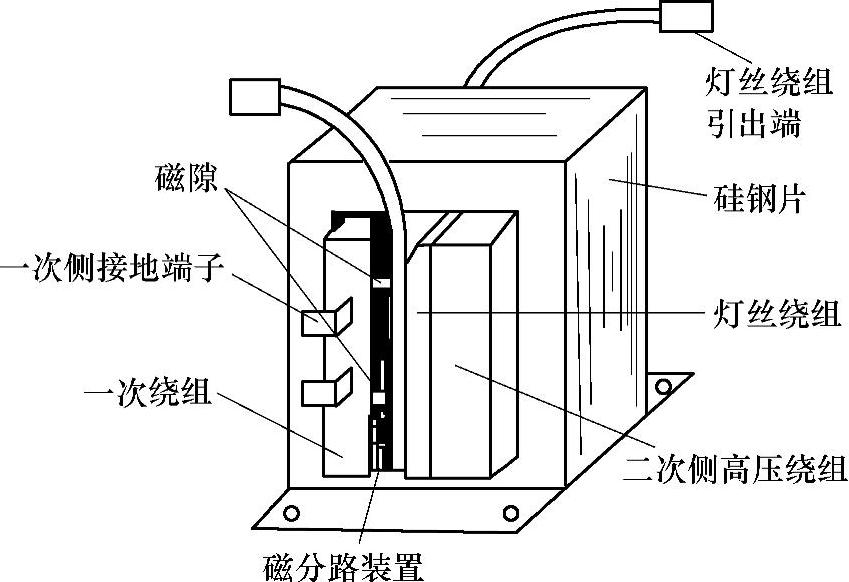

图4-4 高压变压器结构

高压变压器是一种将低电压（100～230V）交流电源变成高电压（一般在2000V左右）交流电源的变压器，是一种升压变压器。它又称高压稳压器、漏感变压器，其结构如图4-4所示，共有3个绕组（一次绕组、二次绕组、灯丝绕组）及磁分路装置、硅钢片等。高压变压器一次侧通市电220V交流电，二次侧有两组，一组提供3.4V灯丝电压，另一组提供2000V左右高压。微波炉中的高压变压器的作用是给磁控管提供工作电压，其一般安装在微波炉炉腔的底侧中央。高压变压器通常用文字符号T_H表示，它在电路图中的电气图形符号同低压变压器一样。常见微波炉高压变压器的技术参数见表4-1。

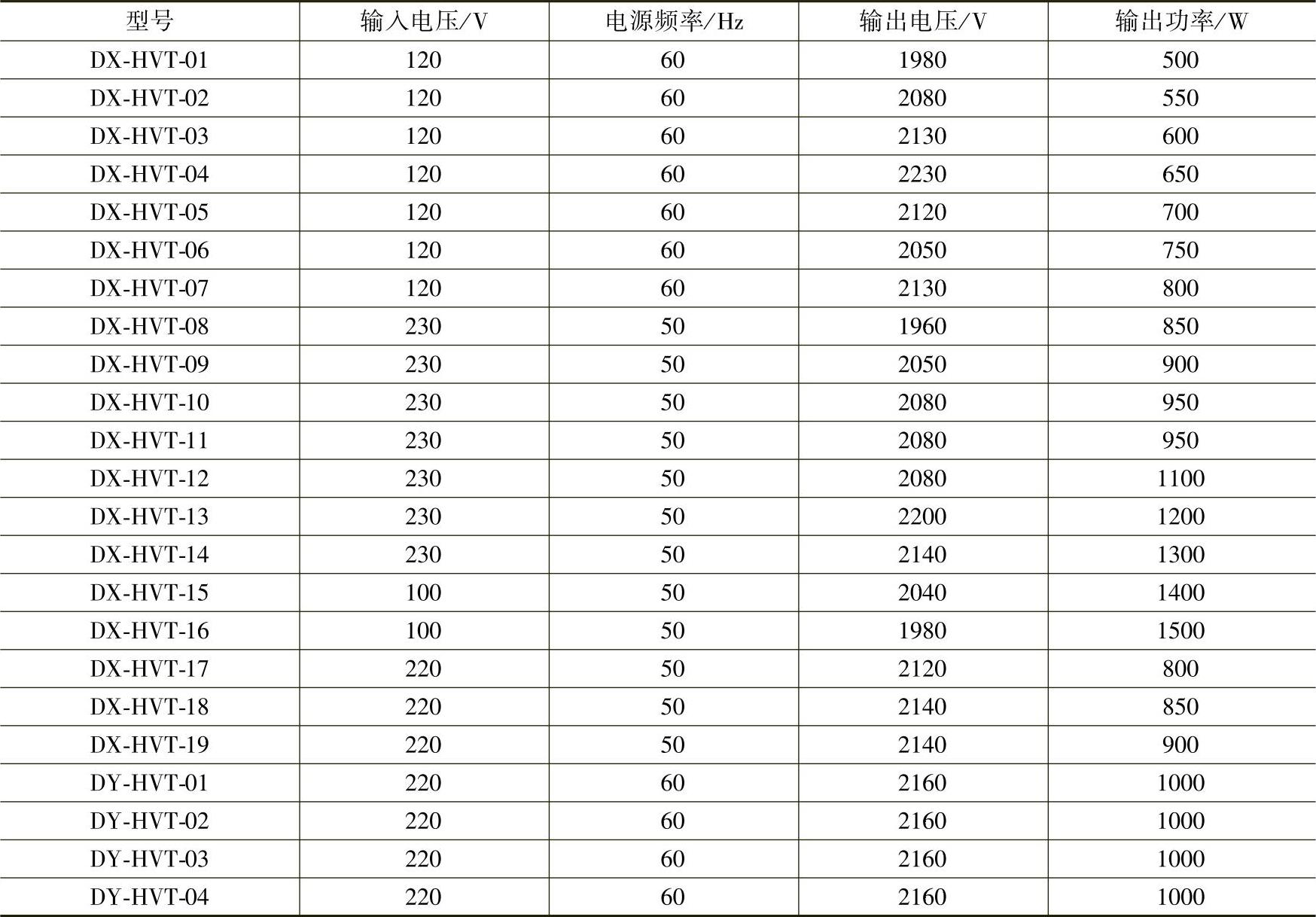

表4-1 常见微波炉高压变压器的技术参数
