五、波导

微波炉中由磁控管产生的微波功率通过微波传输线传输给炉腔，而常用的微波传输线就是矩形截面的波导。波导的一端接磁控管天线，另一端接加热腔体，其作用是将磁控管产生的微波功率传输到炉腔，以加热食物。

波导是采用铝或黄铜之类的良导体制造的矩形或圆形空心管子，可以用来传输大功率微波。波导对电磁波起屏蔽作用，又限定管内电磁场的分布形式。微波在波导中传播，有一定的条件限制，只有当微波的波长（λ）小于波导的临界波长（λ₀）时，才能在波导内进行传输。所以波导的尺寸直接影响到微波的传输，若尺寸不合理，微波会送不出去。另外，波导内壁要求光滑，以免影响传输效果。

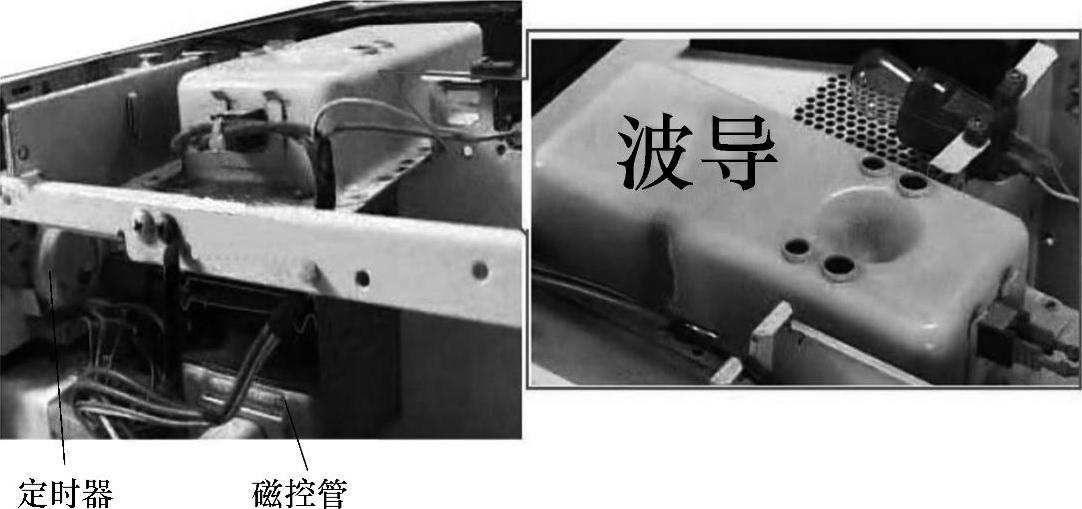

波导安装在微波炉的最上部，如图4-8所示，波导口与磁控管相接。

图4-8 波导安装位置
