三、高压电容器

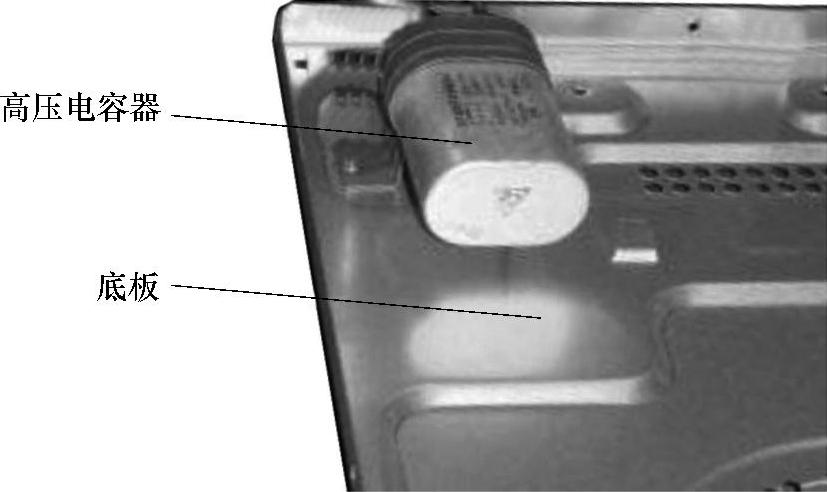

图4-5 高压电容器的安装位置

高压电容器是在由50Hz或60Hz电源供电的微波炉中，连接于磁控管主电源回路，用于稳定磁控管电流的电力电容器。其主要作用是与高压二极管组成半波倍压整流电路，为磁控管提供直流阳极高压。高压变压器的二次高压绕组输出2100V左右的交流电压，经高压电容器和高压二极管倍压整流后，获得4000V左右的直流高压供给磁控管的阳（阴）极使用。

高压电容器用字母“C”表示，电路中的符号与普通电容器的符号相同，额定电容用微法（μF）表示，允许偏差用百分率表示（要求±3%）。高压电容器在微波炉里的位置是固定在微波炉的底板上，如图4-5所示。高压电容器的额定工作电压通常为1800～2200V，电容量在0.8～1.2μF，并且电容器的内部都并接着一个10～12MΩ的高阻值电阻，其作用是在关机后自动泄放电容器上的电荷。
