四、高压二极管

微波炉中常用的二极管有高压二极管和保护二极管两种。高压二极管（又称单向二极管或高压整流器组件）用在高压整流电路中，整流出4000V直流高压供磁控管阳极。微波炉高压二极管的负极有圆环可接底板，正极有套脚可插在高压电容器上，如图4-6所示。

图4-6 高压二极管安装示意图

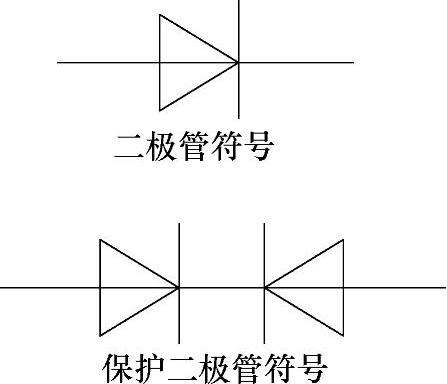

图4-7 二极管电路图形符号

保护二极管并连在高压电容器的两端，起到高压保护作用，当电压过高时，该二极管导通，使电压降下来。保护二极管由两只二极管负极相连串接而成。二极管常用文字符号D表示，它在电路图中的电气符号如图4-7所示。
