柴油发动机由哪几部分组成？

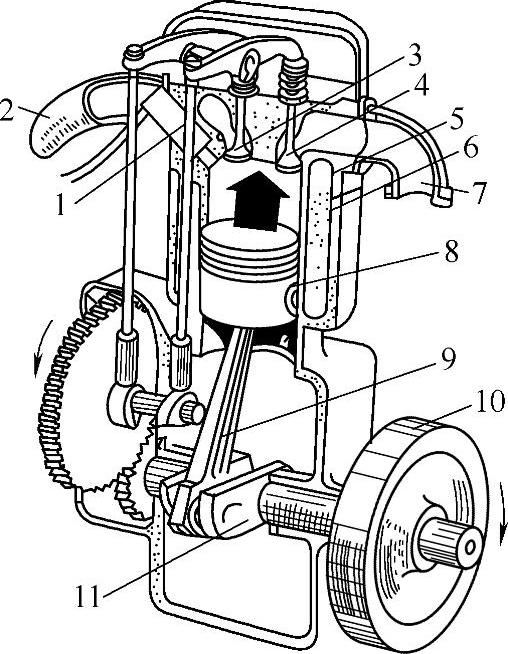

图1-8 柴油发动机结构简图

1—喷油器 2—进气管 3—进气门 4—排气门 5—气缸盖 6—气缸体 7—排气管 8—活塞 9—连杆 10—飞轮 11—曲轴

柴油发动机一般由两个机构和4个系统组成，即曲柄连杆机构、配气机构、燃油供给系统、冷却系统、润滑系统和起动系统。图1-8、图1-9所示为柴油发动机的机构。柴油机的气缸安装在机体上，活塞装在气缸中，并通过活塞销、连杆与曲轴相连。曲轴由轴承支撑在机体上，其一端装有飞轮，构成曲柄连杆机构。气缸上端用气缸盖封闭，与气缸、活塞共同组成一个封闭空间（燃烧室），通过配气机构提供新鲜空气，排出废气。气缸盖上还装有喷油器，靠燃油供给系统定时定量向燃烧室中喷入柴油，柴油与空气混合并燃烧，产生高温高压气体，推动活塞带动曲轴转动，对外输出动力。

如果气缸垂直放置，活塞则垂直移动，称为立式柴油机；如果气缸水平放置，则活塞水平移动，称为卧式柴油机。

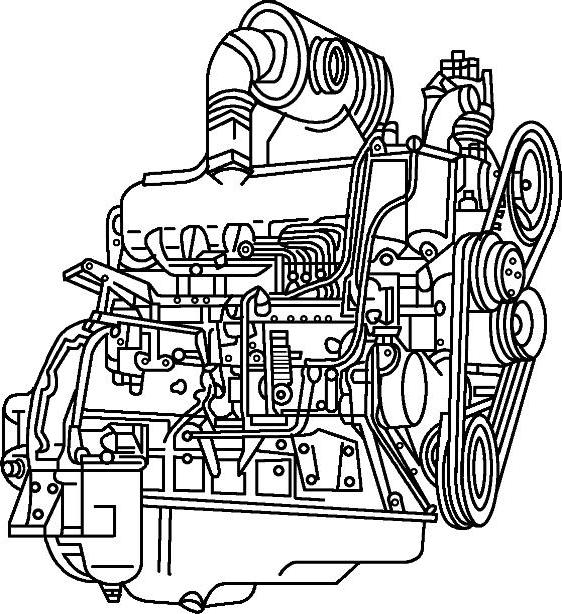

图1-9 柴油发动机结构

三轮农用车配套的柴油机有170型、175型、180型、190型、195型、1100型、1105型、1110型、1115型等。

四轮农用车配套的柴油机有1100型、375型、380型、480型、485型、495型、4100型等。
