柴油发动机有哪些常见术语？

9.柴油发动机有哪些常见术语？

从图1-11中，来认识柴油发动机的常见术语。

（1）上止点活塞在气缸里作往复直线运动时，当活塞向上运动到最高位置，即活塞顶部距离曲轴旋转中心最远的极限位置，称为上止点。

（2）下止点活塞在气缸里作往复直线运动时，当活塞向下运动到最低位置，即活塞顶部距离曲轴旋转中心最近的极限位置，称为下止点。

（3）活塞行程活塞从一个止点到另一个止点移动的距离，即上、下止点之间的距离称为活塞行程。一般用S表示，对应一个活塞行程，曲轴旋转180°。

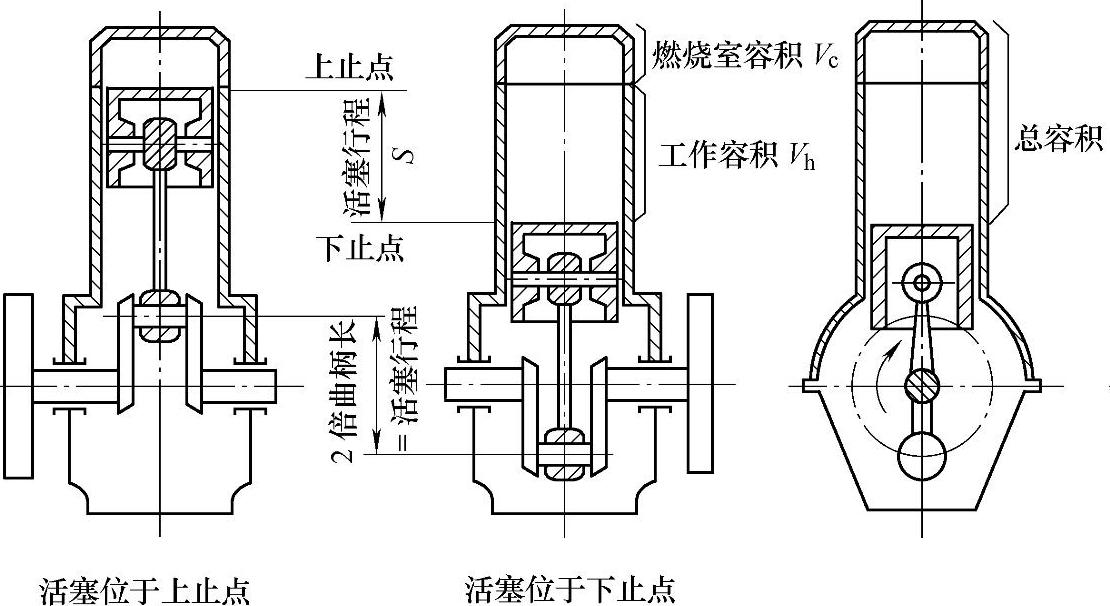

图1-11 发动机示意图

（4）曲柄半径曲轴旋转中心到曲柄销中心之间的距离称为曲柄半径。通常活塞行程为曲柄半径的两倍。

（5）气缸工作容积活塞从上止点运动到下止点所扫过的容积，称为气缸工作容积。

（6）燃烧室容积活塞位于上止点时，其顶部与气缸盖之间的容积称为燃烧室容积。

（7）气缸总容积活塞位于下止点时，其顶部与气缸盖之间的容积称为气缸总容积。显而易见，气缸总容积就是气缸工作容积和燃烧室容积之和。

（8）发动机排量多缸发动机各气缸工作容积的总和，称为发动机排量。

（9）压缩比压缩比是发动机中一个非常重要的概念，压缩比表示了气体的压缩程度，它是气体压缩前的容积与气体压缩后的容积之比值，即气缸总容积与燃烧室容积之比称为压缩比。通常汽油机的压缩比为6～10，柴油机的压缩比较高，一般为16～22。

（10）工作循环每一个工作循环包括进气、压缩、做功和排气过程，即完成进气、压缩、做功和排气四个过程叫一个工作循环。
