四轮农用车转向是如何实现的？

四轮农用车转向机构主要由转向传动机构和转向器两部分组成（图1-45）。转动转向盘，转向器使转向摇臂前后摆动，推拉纵拉杆，带动转向节臂、横拉杆，使两前轮同时转向。

根据转向操作的主要动力来源不同，转向机构可分为机械转向机构和动力转向机构两大类。机械转向机构是以驾驶人的操纵力为转向动力，通过转向传动机构的机械传动使前轮偏转。动力转向机构是由驾驶人操纵、大部分或全部操纵力是由发动机驱动的液压系统（即转向助力系统）提供。

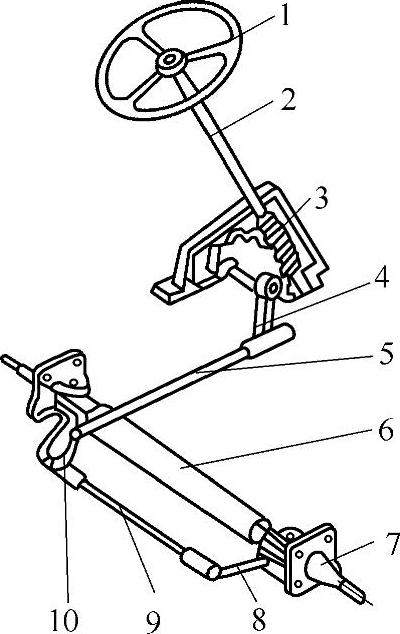

图1-45　四轮农用车的转向机构

1—转向盘　2—转向轴　3—转向器　4—转向摇臂 5—直拉杆　6—前轴　7—右转向节　8—右转向节臂 9—横拉杆　10—左转向节臂
