气缸磨损有什么特点？如何测量？
气缸正常磨损的特征是不均匀磨损。气缸孔沿高度方向磨损成上大下小的倒锥形，最大磨损部位是活塞处于上止点时第一道活塞环对应的气缸壁位置，而该位置以上几乎无磨损，形成明显的“缸肩”。气缸沿圆周方向的磨损形成不规则的椭圆形，其最大磨损部位一般是前后或左右方向。
造成上述不均匀磨损的原因是：活塞在上止点附近时各道环的背压最大，其中又以第一道环为最大，以下逐道减小；加之气缸上部温度高，润滑条件差，进气中的灰尘附着量多，废气中的酸性物质引起的腐蚀等，造成了气缸上部磨损较大。而圆周方向的最大磨损部位主要是侧向力、曲轴的轴向窜动等造成的。
气缸的磨损程度一般用圆度和圆柱度表示，也有以标准尺寸和气缸磨损后的最大尺寸之差值来衡量。圆度误差是指同一截面上磨损的不均匀性，用同一横截面上不同方向测得的最大直径与最小直径差值之半作为圆度误差。圆柱度误差是指沿气缸轴线的轴向截面上磨损的不均匀性，用被测气缸表面任意方向所测得的最大直径与最小直径差值之半作为圆柱度误差。

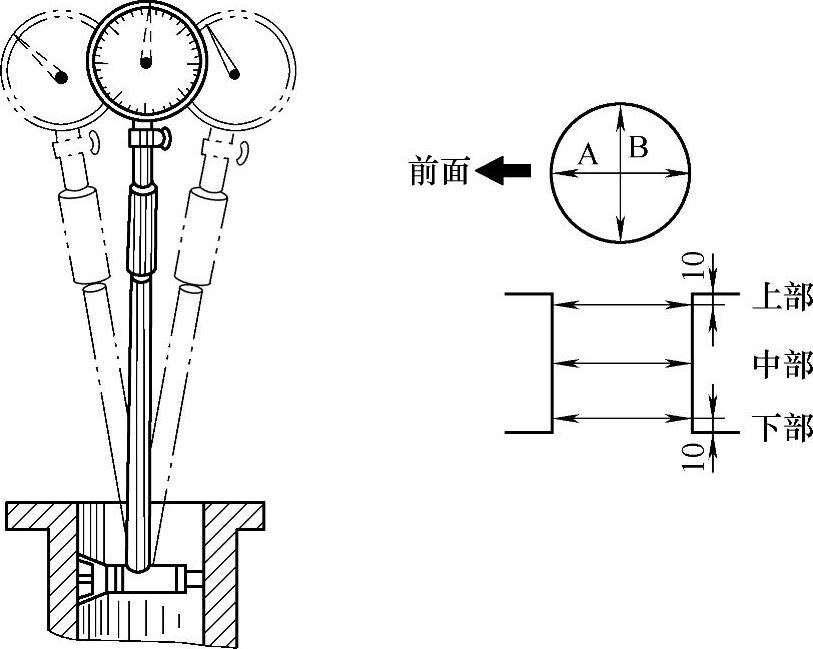

在进行测量时，测量部位的选择很重要，气缸的测量位置如图3-33所示，在气缸体上部距气缸上平面10mm处，气缸中部和气缸下部距缸套下口10mm处的3个截面，按A、B两个方向分别测量气缸的直径。
图3-33 气缸测量位置
测量时，通常使用量缸表，其方法如下：
（1）气缸圆度的测量
1）根据气缸直径的尺寸，选择合适的接杆，装入量缸表的下端，并使伸缩杆有1～2mm的压缩量。
2）将量缸表的测杆伸入到气缸中的相应部位，微微摆动表杆，使测杆与气缸中心线垂直，量缸表指示的最小读数即为正确的气缸直径。用量缸表在部位A向测量，旋转表盘使“0”刻度对准大表针，然后将测杆在此截面上旋转90°，此时表针所指刻度与“0”刻度之差的1/2即为该截面的圆度误差。
（2）气缸圆柱度的测量 用量缸表在上部A向测量并找出正确的直径位置，旋转表盘使“0”刻度对准大表针。然后依次测出其他5个数值，取6个数值中最大差值的1/2作为该气缸的圆柱度误差。
（3）气缸磨损尺寸的测量 一般发动机最大磨损尺寸在前后两缸的上部。测量时，用量缸表在上部A向测量并找出正确气缸直径位置，旋转表盘使“0”刻度对准大表针，并记住小表针所指位置。取出量缸表，将测杆放置于外径千分尺的两测头之间，旋转外径千分尺的活动测头，使量缸表的大指针指向“0”，且小指针指向原来的位置（在气缸中所指示的位置）。此时，外径千分尺的尺寸即为气缸的磨损尺寸。
