十一、点火线圈

点火线圈的作用是把电源供给的低压电转变为20kV左右的高压电。按磁路结构的不同，点火线圈有开磁路和闭磁路之分。开磁路点火线圈能量转换率较低，只有60%左右，闭磁路式点火线圈的能量转换率可高达75%，因而被广泛用于电子点火系统中。

1.低压线圈的检修

一般用6V的蓄电池作电源，串联30A的电流表，测试低压线圈是否发生断路、短路。当向线圈低压电路通电时，电流应是8～10A，若电流过大，说明匝间短路；若无电流，说明断路。

断路或短路，一般发生在引出线外或引出线线段间。修理时，应更换引出线并重新焊牢，但不许烫断。焊前用细砂纸把漆包线待焊表面的绝缘漆轻轻擦去，然后用约25W的小功率烙铁烫上焊锡，烙铁只需稍加热，待两焊件连合后立即抬起烙铁。焊后为不使引出线因受拨动而弄断漆包线，要用细绳扎牢引出线，然后缠好黄蜡布并烘干，用绝缘漆或环氧树脂胶粘剂涂封。

2.高压线圈的检修

常用万用表检查高压线圈，将万用表拨到R×10档，两表笔分别接点火线圈的高、低压端，电阻值应是5000Ω左右。若电阻值很小，说明匝间短路；若电阻无限大，说明线圈断路。高压线圈刚发生断路时，高压电还能在断路处通过，但经长时间工作后，断路处受到多次电蚀，便会逐渐扩展而引起故障。因此，查出高压线圈发生断路时，尚需用另一台完好的点火线圈作高压放电检查，使带电的高压线与受检查的高压线圈的输出端吊火。若无火花，说明高压线圈严重断路，不能继续使用；如果低压线圈的电流、电阻均正常，而高压电输出微弱，则往往是线圈受潮而使内部漏电，应烘干后再检查。

高压线圈断路，应剥开外包绝缘体，拆下引出线，直拆到断头处为止。如断头靠近外表，且拆下引出线层不多的，可重新接好引出线再用。如断头接近内部的，则应更换。图5-15为点火线圈的结构。图5-16为点火线圈。

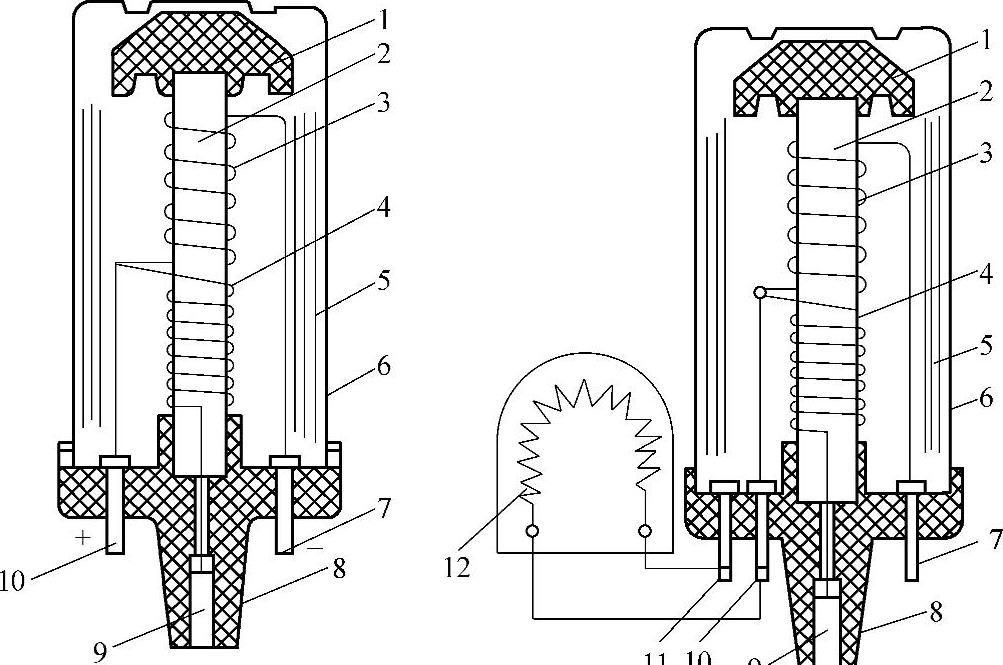

图5-15 点火线圈的结构 1—绝缘座 2—铁心 3—一次绕组 4—二次绕组 5—导磁钢套 6—外壳 7—分电器接线柱 8—胶木盖 9—高压线插孔 10—开关接线柱 11—电源-开关接线柱 12—附加电阻

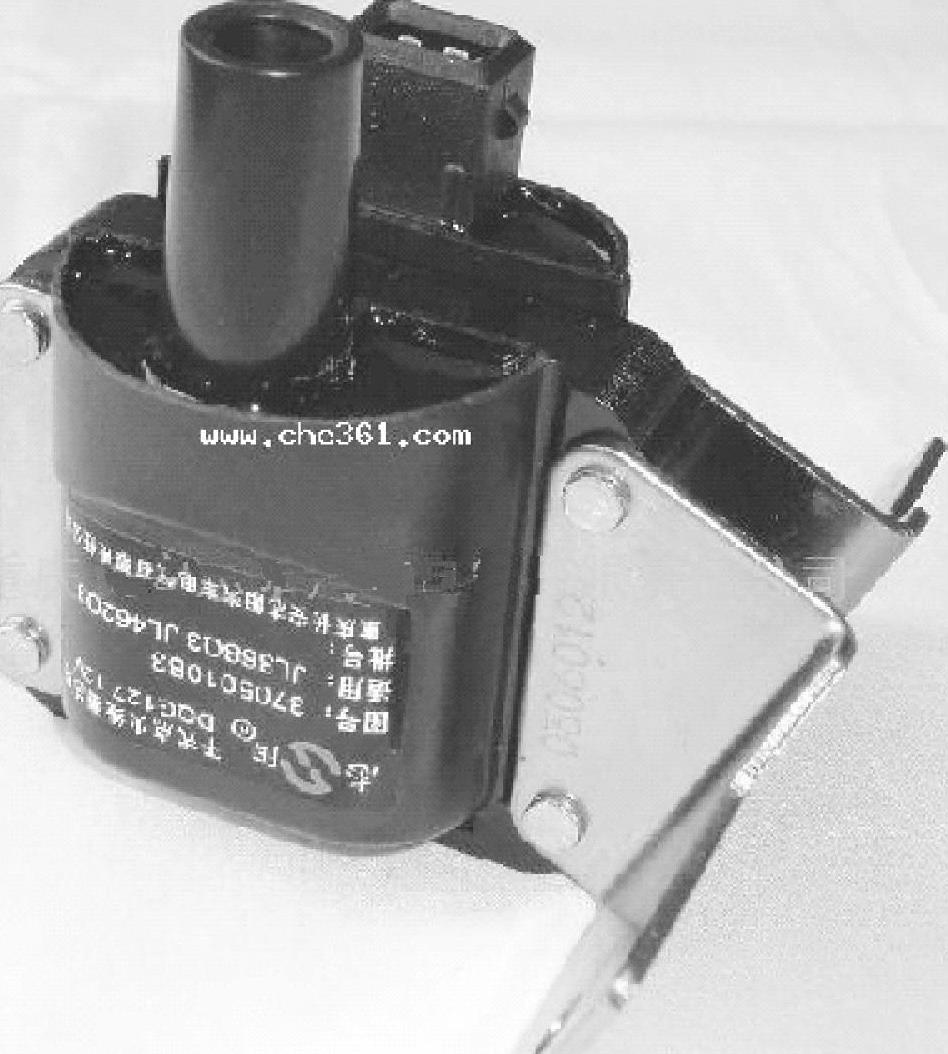

图5-16 点火线圈
