凸轮轴位置传感器

凸轮轴位置传感器（Camshaft Position Sensor，CPS）又称为气缸识别传感器（Cylinder Iden_- tification Sensor，CIS），为了区别于曲轴位置传感器（CPS），凸轮轴位置传感器一般都用CIS表示。凸轮轴位置传感器的功用是采集配气凸轮轴的位置信号，并输入ECU，以便ECU识别气缸1压缩上止点，从而进行顺序喷油控制、点火时刻控制和爆燃控制。此外，凸轮轴位置信号还用于发动机起动时识别出第一次点火时刻。因为凸轮轴位置传感器能够识别哪一个气缸活塞即将到达上止点，所以称为气缸识别传感器。图5-12为霍尔式凸轮轴位置传感器的安装位置。图5-13为凸轮轴位置传感器。

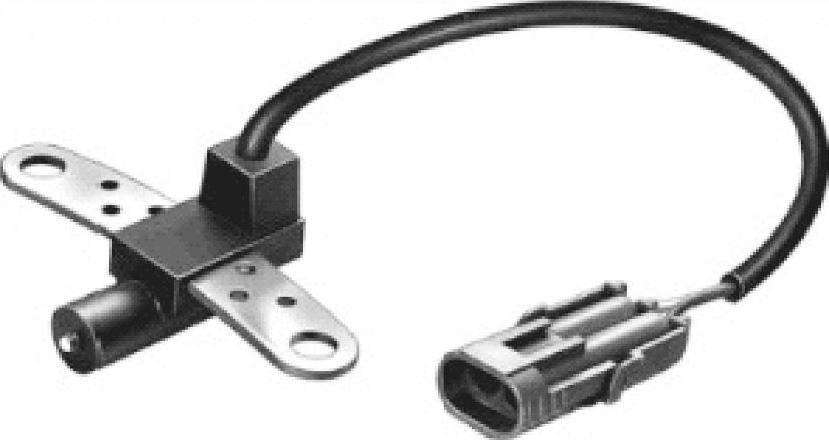

图5-11 曲轴位置传感器

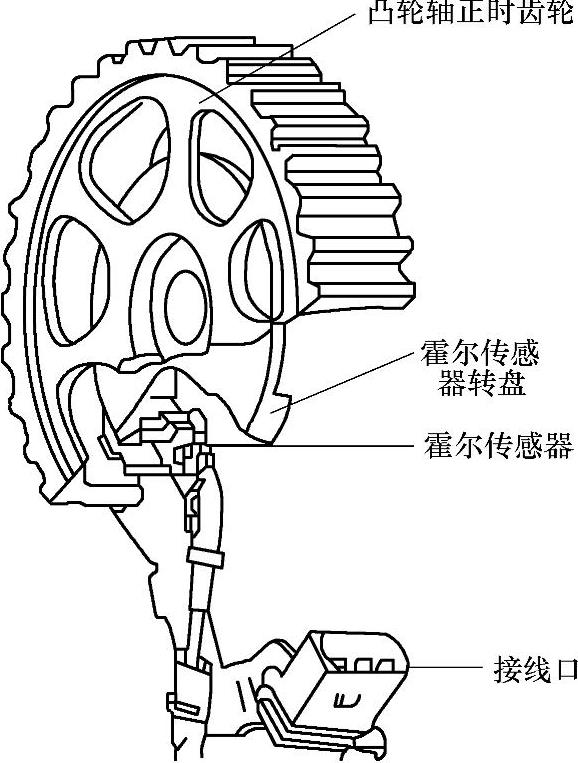

图5-12 霍尔式凸轮轴位置传感器的安装位置
