电脑板维修拆卸步骤

一、电脑板维修拆卸步骤

1）首先在正面端子处注射环氧树脂解胶剂，如图7-20所示。

2）在反面用注射器往电脑板结合处注射解胶剂，如图7-21所示。

3）环氧树脂解胶剂是一种带有腐蚀性的溶剂，它可以腐蚀万能胶，不腐蚀线路板，但是也不要腐蚀过长时间，一般30～60min即可。它对人体皮肤也有腐蚀作用，对眼睛也有伤害，在使用时一定要注意安全，如图7-22所示。

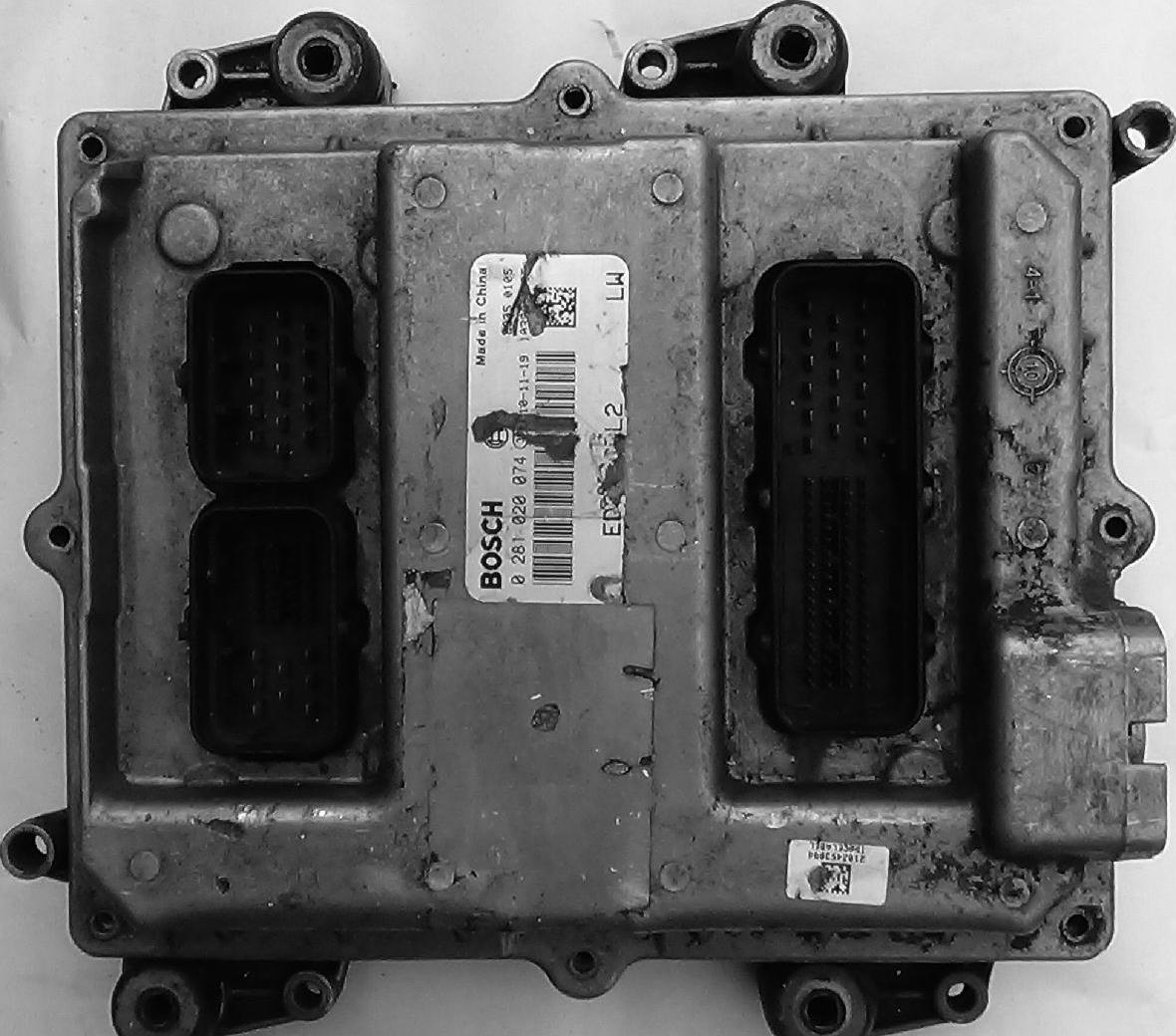

图7-19 博世BOSCH ECU整体外观标识图

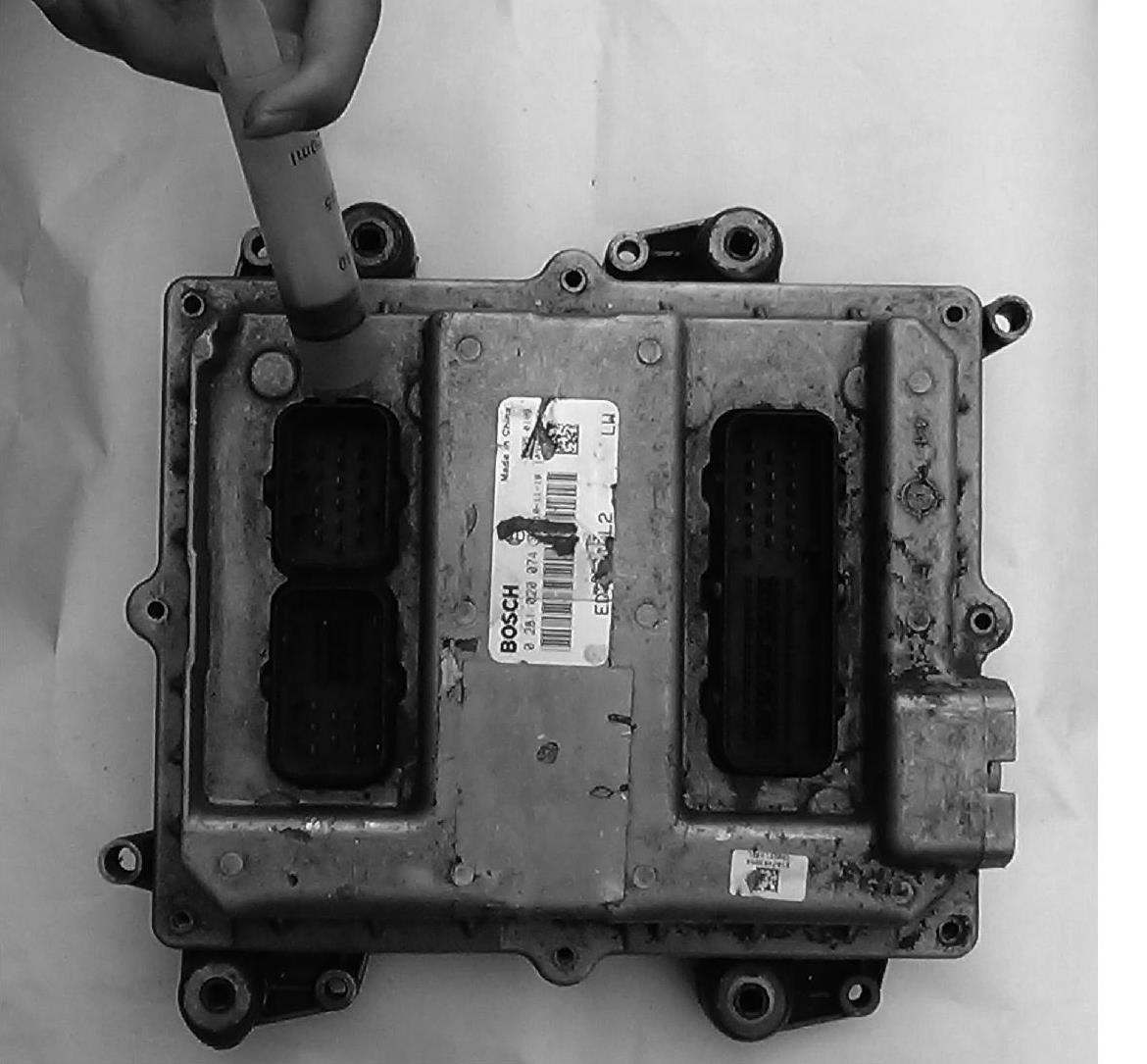

图7-20 用注射器往电脑板正面端子处注射解胶剂

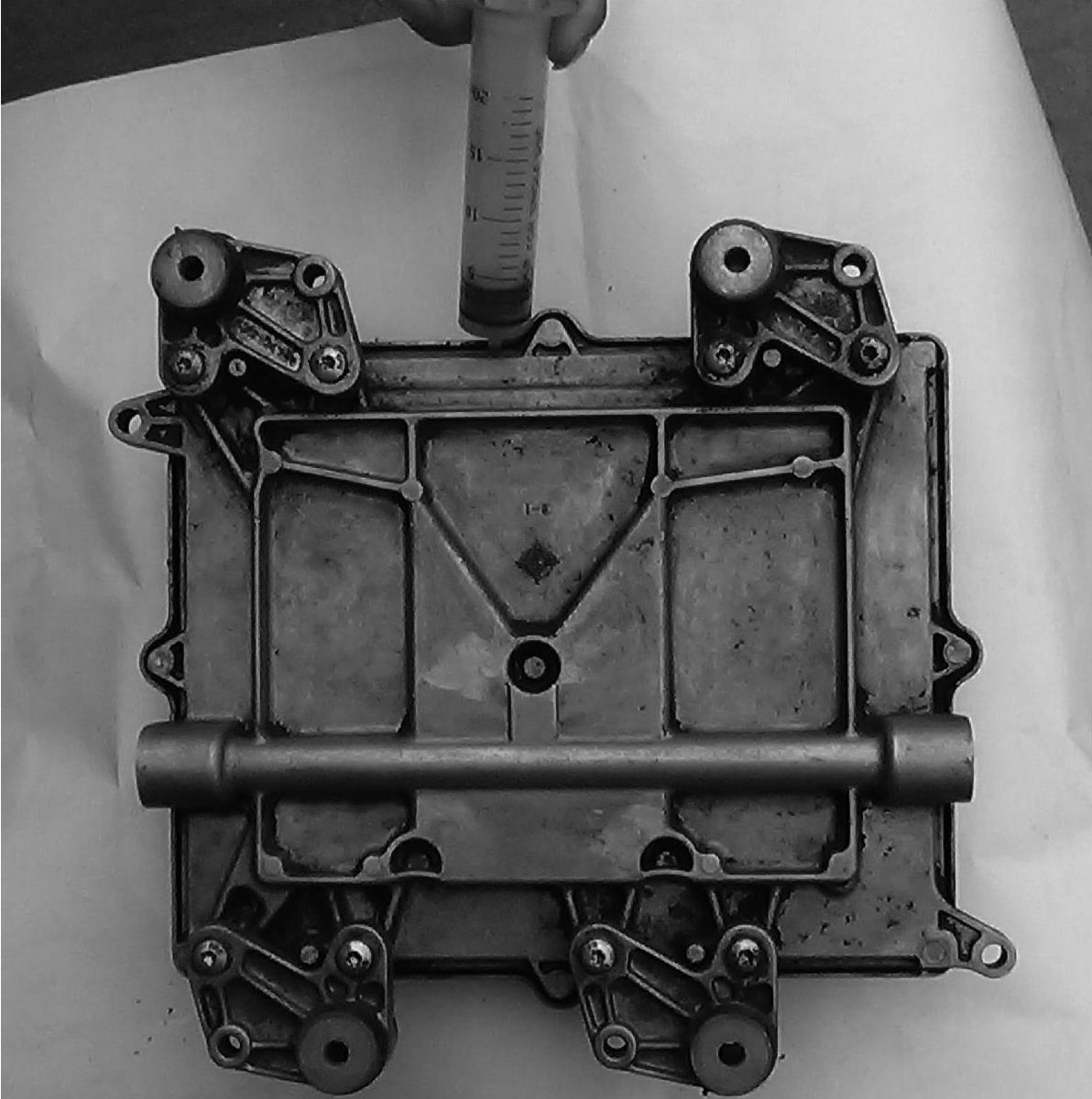

图7-21 用注射器往电脑板反面结合处注射解胶剂

图7-22 环氧树脂解胶剂

4）注射环氧树脂解胶剂进行腐蚀20min后，用螺钉旋具沿着边沿撬开电脑板外壳，如图7-23所示。

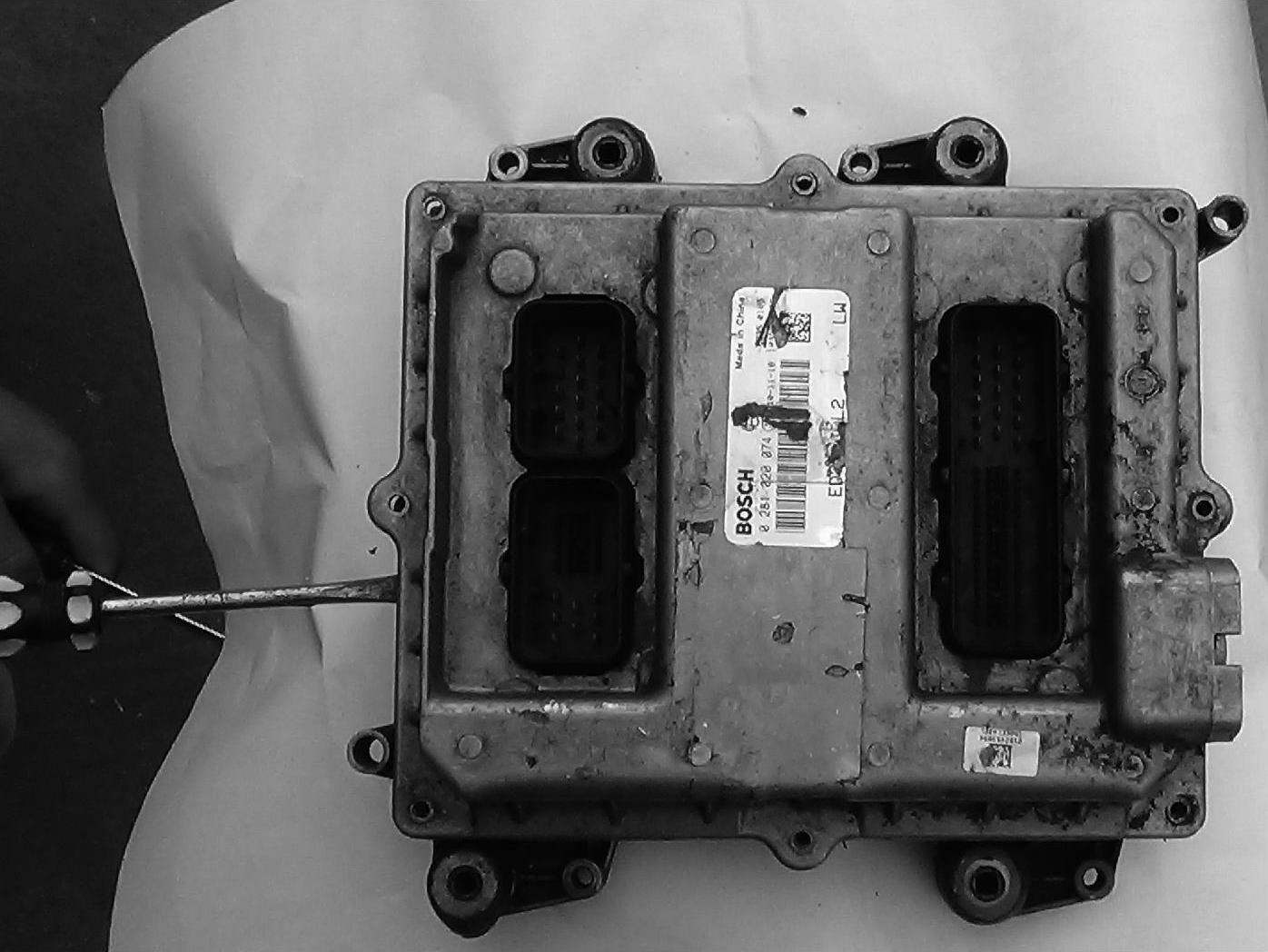

图7-23 用螺钉旋具撬开电脑板外壳

5）在电脑板的内部粘结处也注射环氧树脂解胶剂，进行腐蚀15～20min为宜，不要时间过长，以免腐蚀到线路板，如图7-24所示。

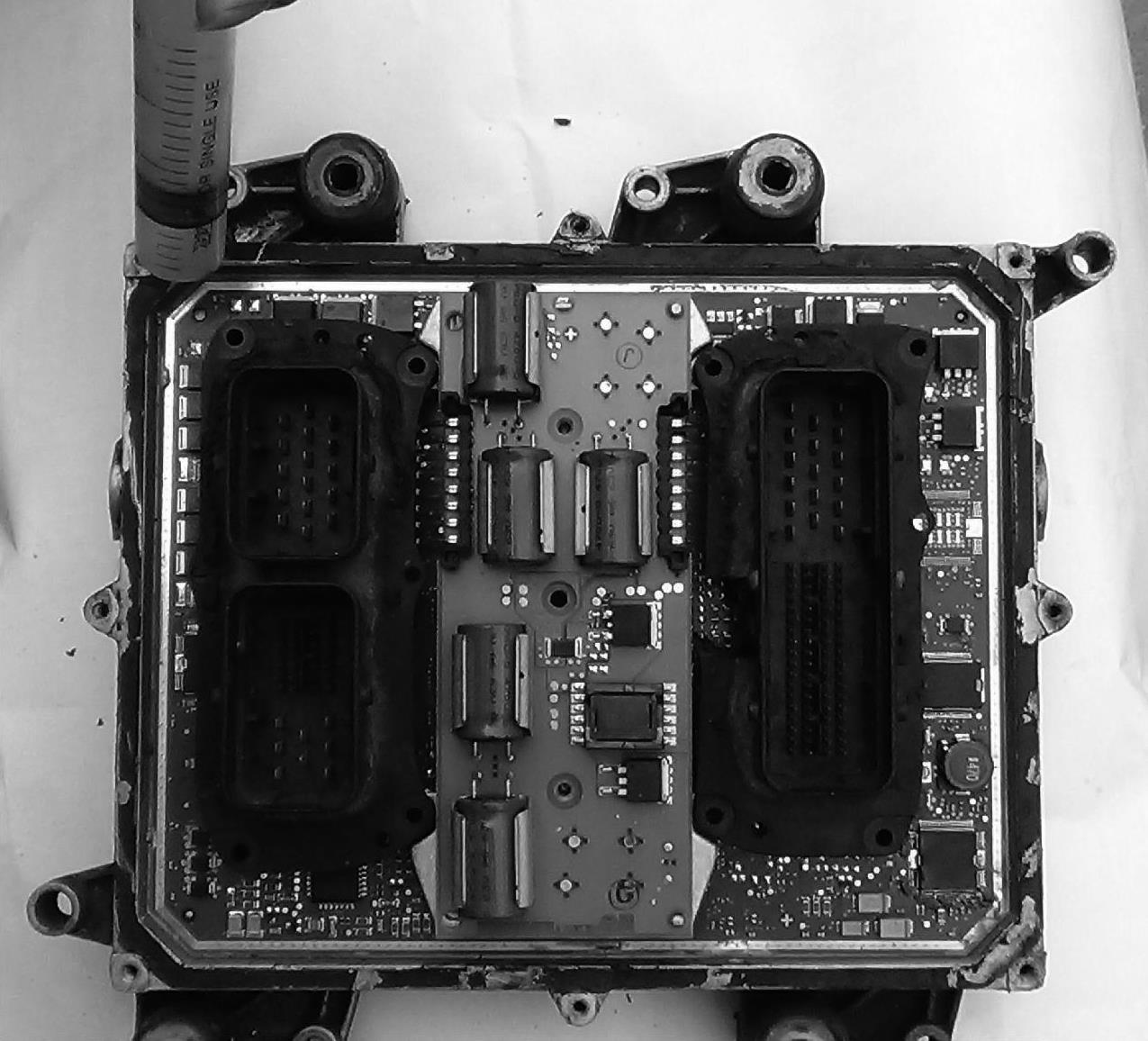

图7-24 往电脑板内部粘结处注射环氧树脂解胶剂

6）用螺钉旋具撬开电脑板本体，待取出电脑板本体后，立即用清洗剂清洗电脑板本体，以免线路板上残留腐蚀剂，如图7-25所示。

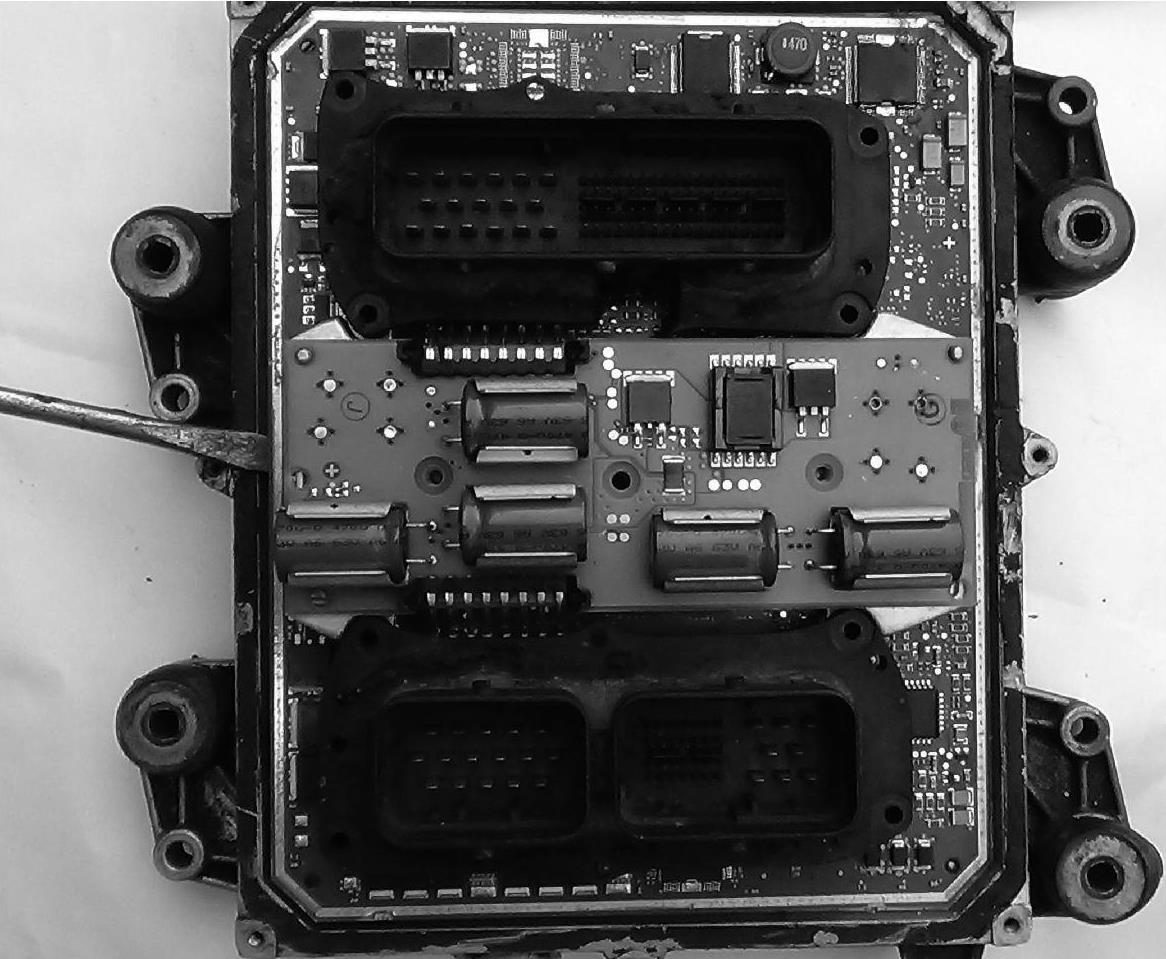

图7-25 用螺钉旋具撬开电脑板本体
