潍柴EDC-7博世电脑板软件维修
软件维修就是给电脑板刷程序，利用一个ECM编程器，与电脑板链接起来，进行程序读写操作。也可以把好的电脑板数据读出来，保存到你的电脑上，待遇到坏的电脑板，再拿出来使用。也可以将你电脑上的数据调到编程器中，再次写入电脑板。有的也可以将电脑板的功率增大，就是人们说的改板。
潍柴EDC-7博世电脑板用的ECM编程器具有体积小巧，功耗低，可靠性高的特点，是专为开发和写入飞思卡尔CPU芯片而设计的通用机型。ECM编程器采用USB通用串口与PC机连接通信，传输速率高，抗扰性能好，可靠性能极高，而且无需外接电源，特别适合电池供电的笔记本电脑在修理现场使用。
ECM编程器如图7-44所示。
图7-44 ECM编程器
1.特点
1）可支持飞思卡尔CPU的器件。
2）既可以使用USB接口电源，又可以外接5V电源。
3）通过USB通用串口与PC机连接，传送速率12MHz/s。
4）既适合电池供电的笔记本电脑使用，也适合台式机使用。
5）完善的过电流保护，有效地保护编程器和器件不受损害。
2.USB负载能力检测（0～10级）
1）连接简单四根线焊接：一根搭铁线；一根时钟脉冲电路；一根RXD数据线；一根TXD数据线。
2）在WINDOWS98SE/ME/2000/XP下运行。
3）合金机壳，体积小、质量轻、功耗低。
4）支持软件，安装简单。
3.性能和规格
1）软件：ECM拷贝即可。
2）实测速度（PIII/800M，Windos98se，USB1.1）。
3）体积：100×110×26mm3。
4）质量：200g。
5）功率：<2.5W （5V/500mA）。

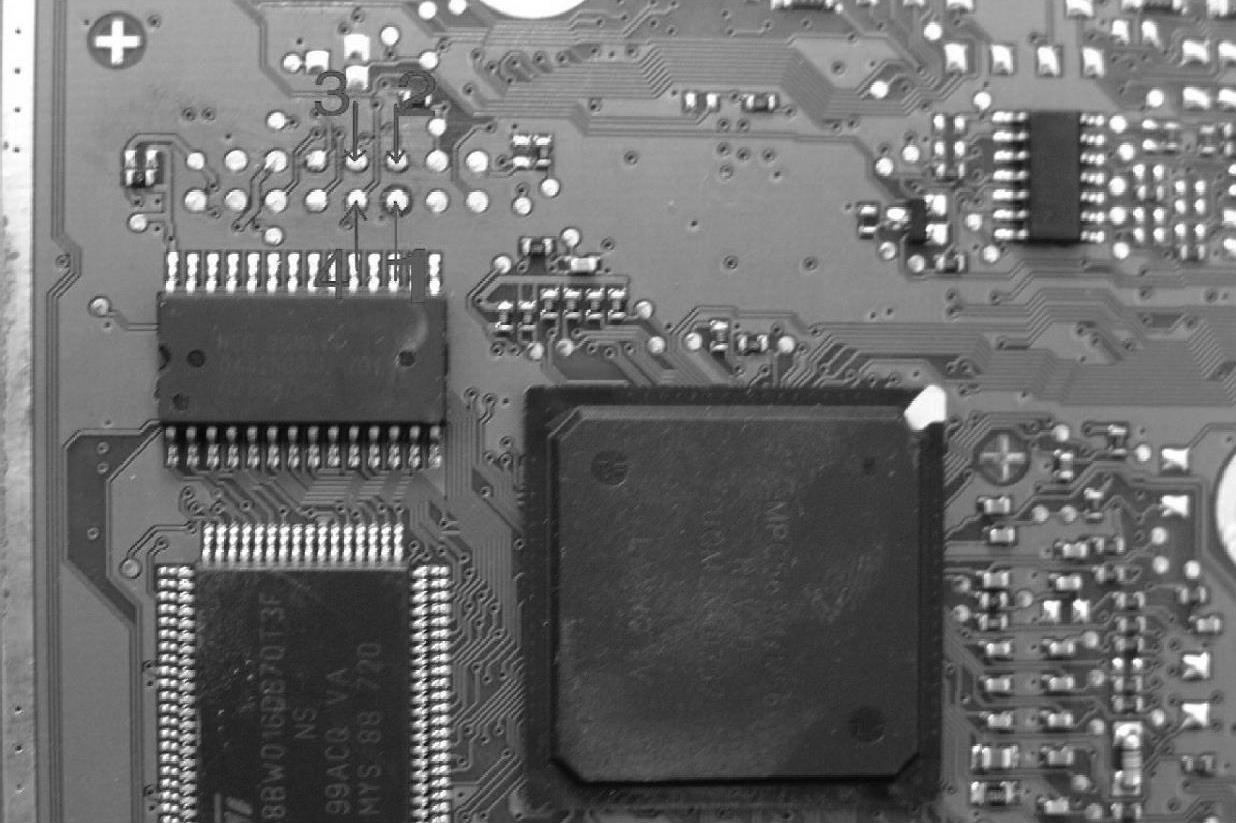

潍柴EGD-7博世电脑板读写接线端子图如图7-45所示。
图7-45 潍柴EGD-7博世电脑板读写接线端子图
图7-46 插上ECM设备后的设备管理器
4.安装说明
1）复制整个文件夹到硬盘。
2）复制文件从CRT到“我的电脑”文件夹中Windows/system32文件夹。
3）连接接口，USB和驱动目录安装驱动程序。
4）运行loader-all4.exe。
5.使用说明
1）先把ECU与编程器连接好（1、2、3、4四根线）。
2）编程器与电脑连接好（USB线）。
3）给ECU上电，使其产生5V、3.3V、2.5V电压。
4）运行loader-all4.exe。
5）读出数据或者写入数据。

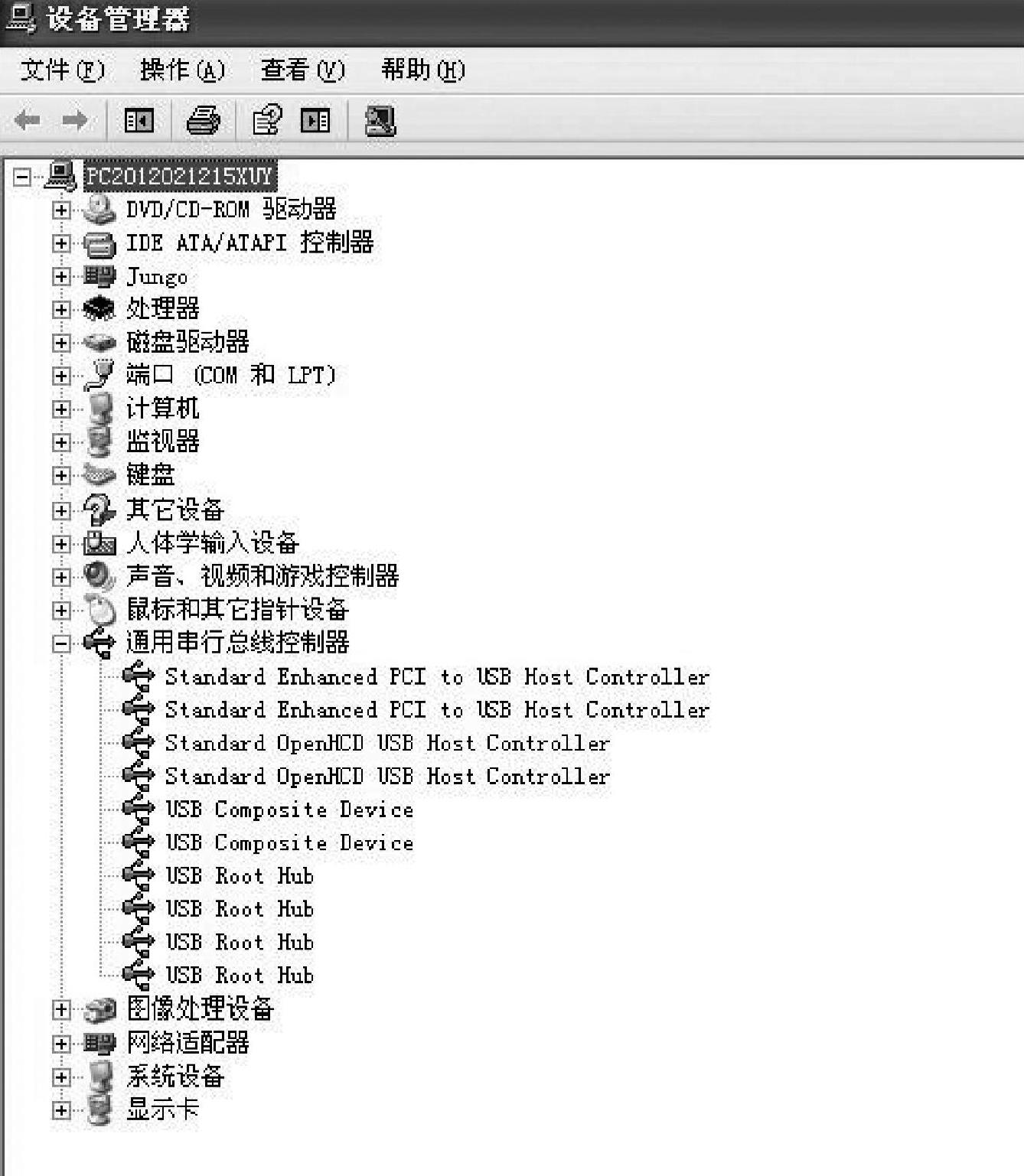

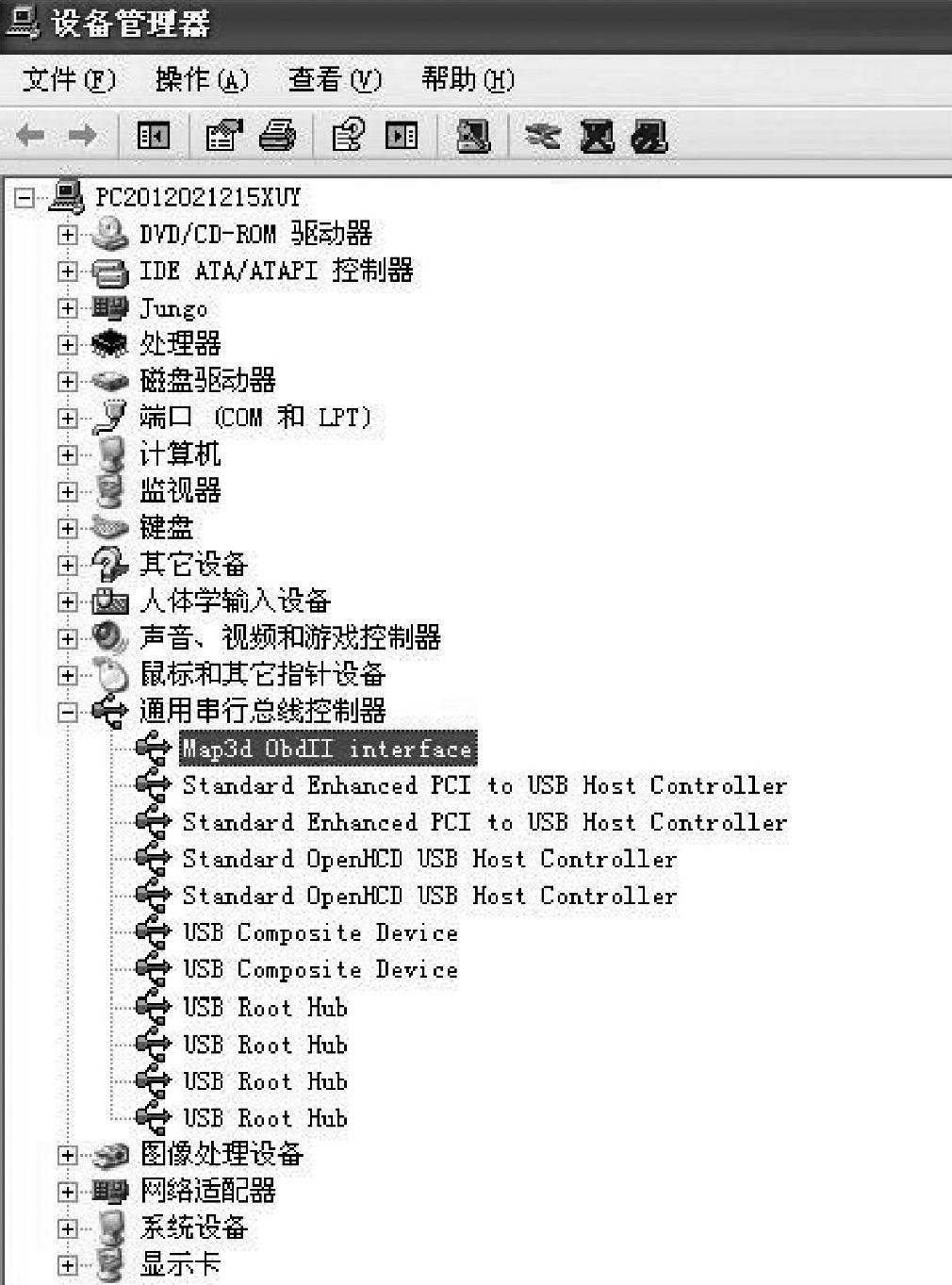

下面是插上ECM编程设备正常后的设备管理器，如图7-46所示。就是打开“我的电脑”—“属性”—“硬件”—“设备管理器”时所看到的设备动态。
没有插设备时的“设备管理器”如图7-47所示。
图7-47 没有插设备时的“设备管理器”

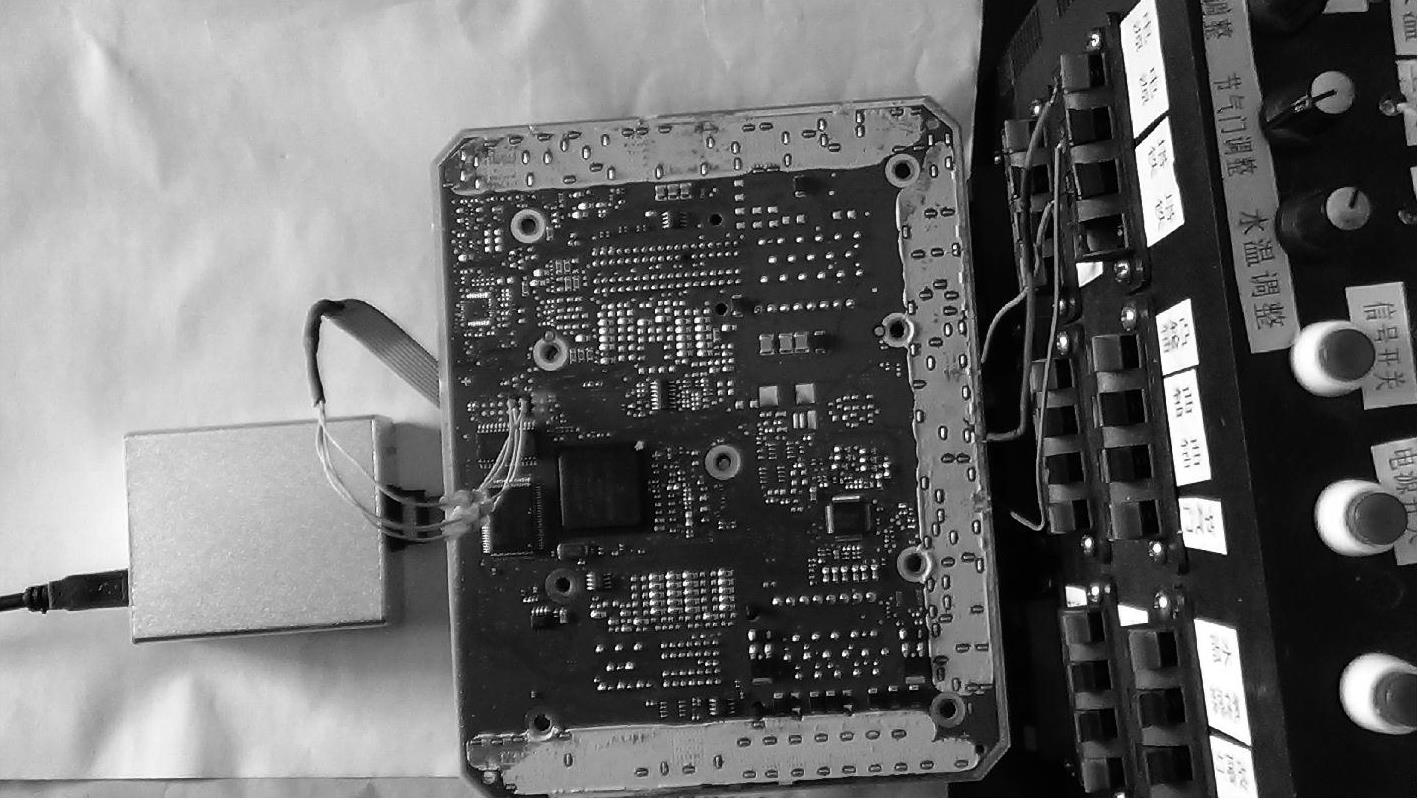

将电脑板与检测仪和编程器连接起来，如图7-48所示。
图7-48 将电脑板与检测仪和编程器连接起来
打开ECM编程器在桌面显示的LOADER后的页面如图7-49所示。
图7-49 打开LOADER后的页面
单击保存后即可读出数据，如图7-50所示。
单击读取后，保存到我的文档，请自己输入姓名，如图7-51所示。
图7-50 单击保存后即可读出数据
图7-51 单击读取后，保存到我的文档，请自己输入姓名
单击确定后，即可刷写，如图7-52所示。
单击确定后，再点击刷写ECU，如图7-53所示。
图7-52 单击确定后，即可刷写
图7-53 单击确定后，再点击刷写ECU

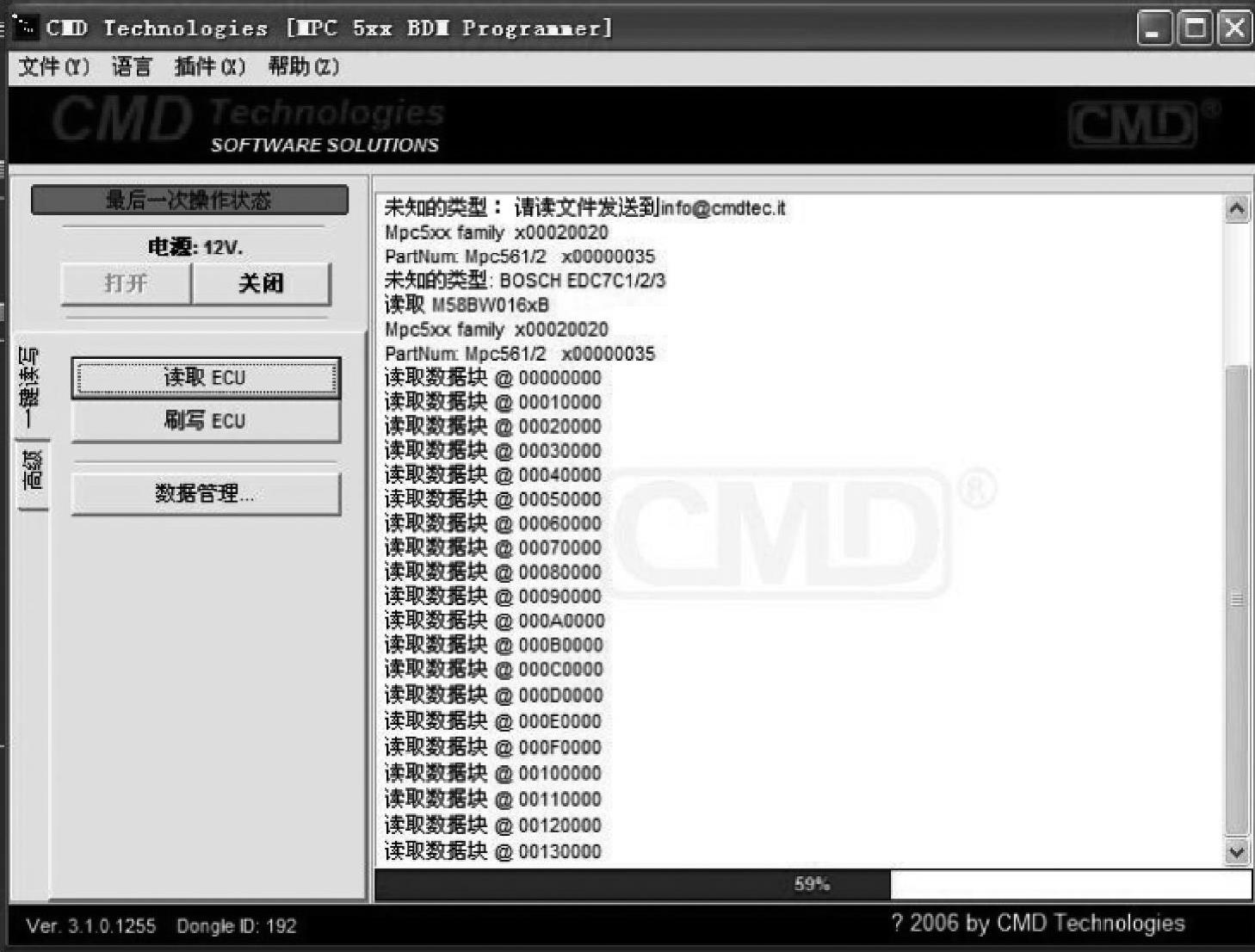

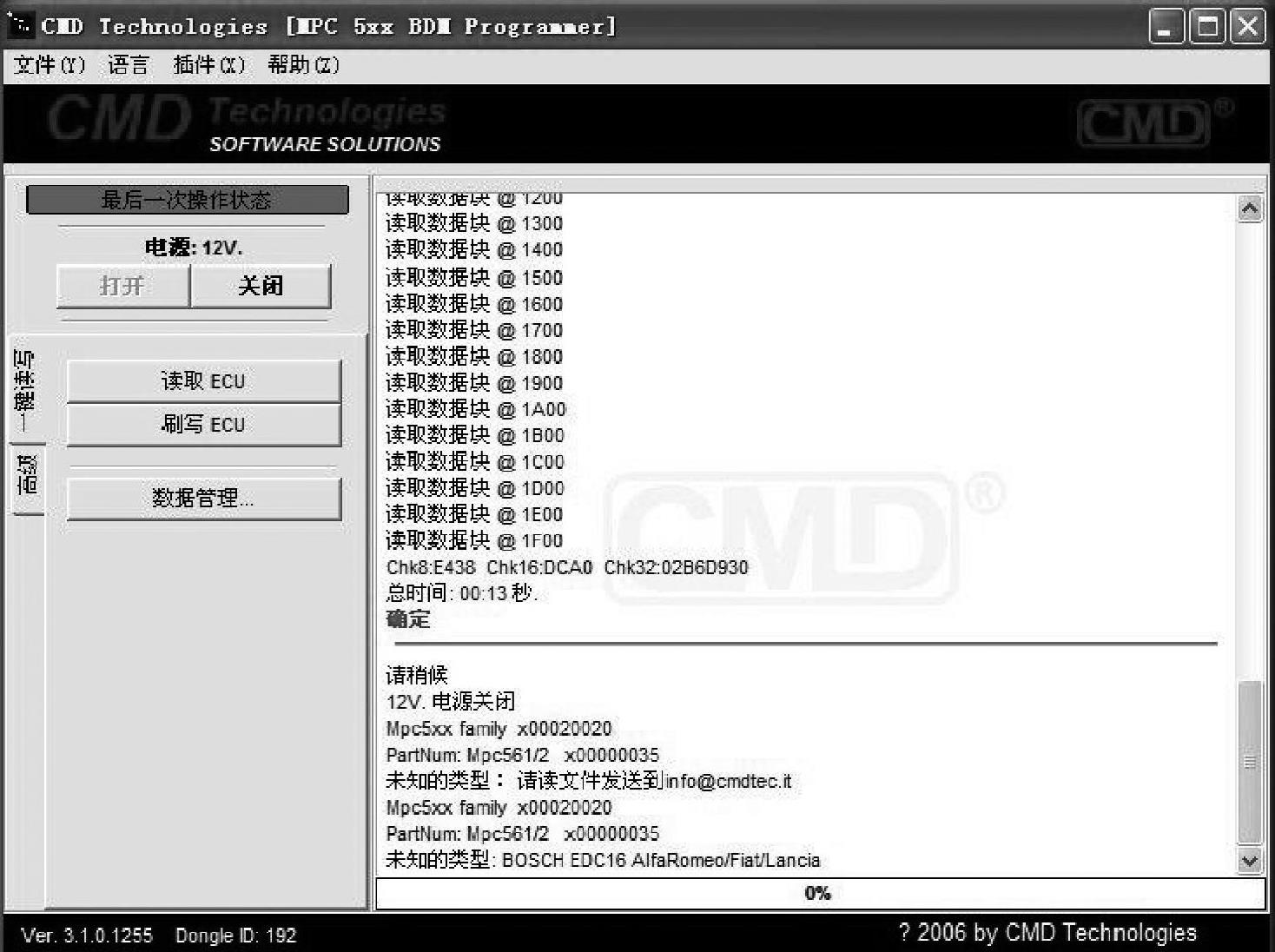

读取成功，如图7-54所示。

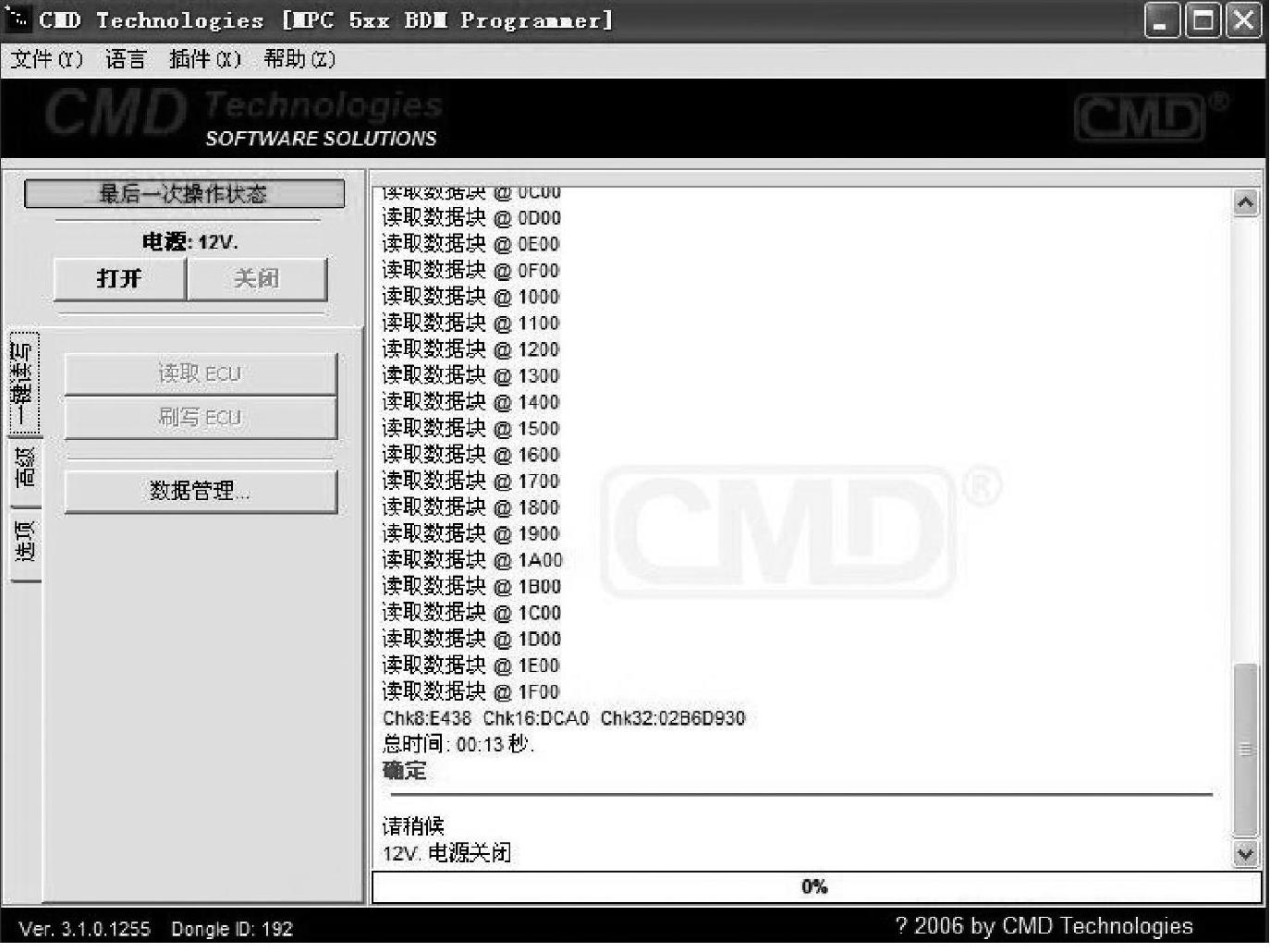

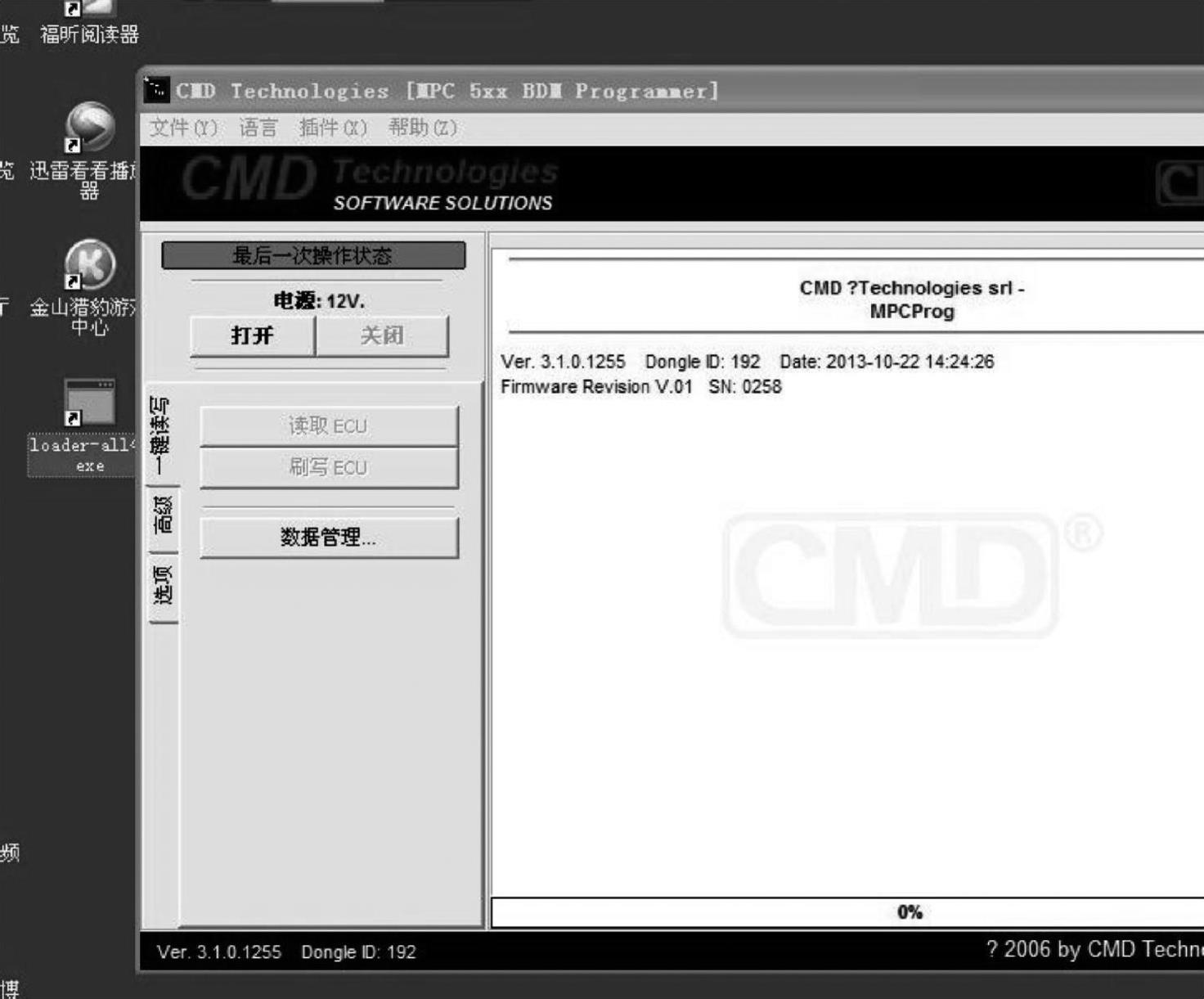

连接好设备，打开电源以后如图7-55所示。
图7-54 读取成功
图7-55 连接好设备，打开电源
保存各种参数，如图7-56所示。
图7-56 保存各种参数

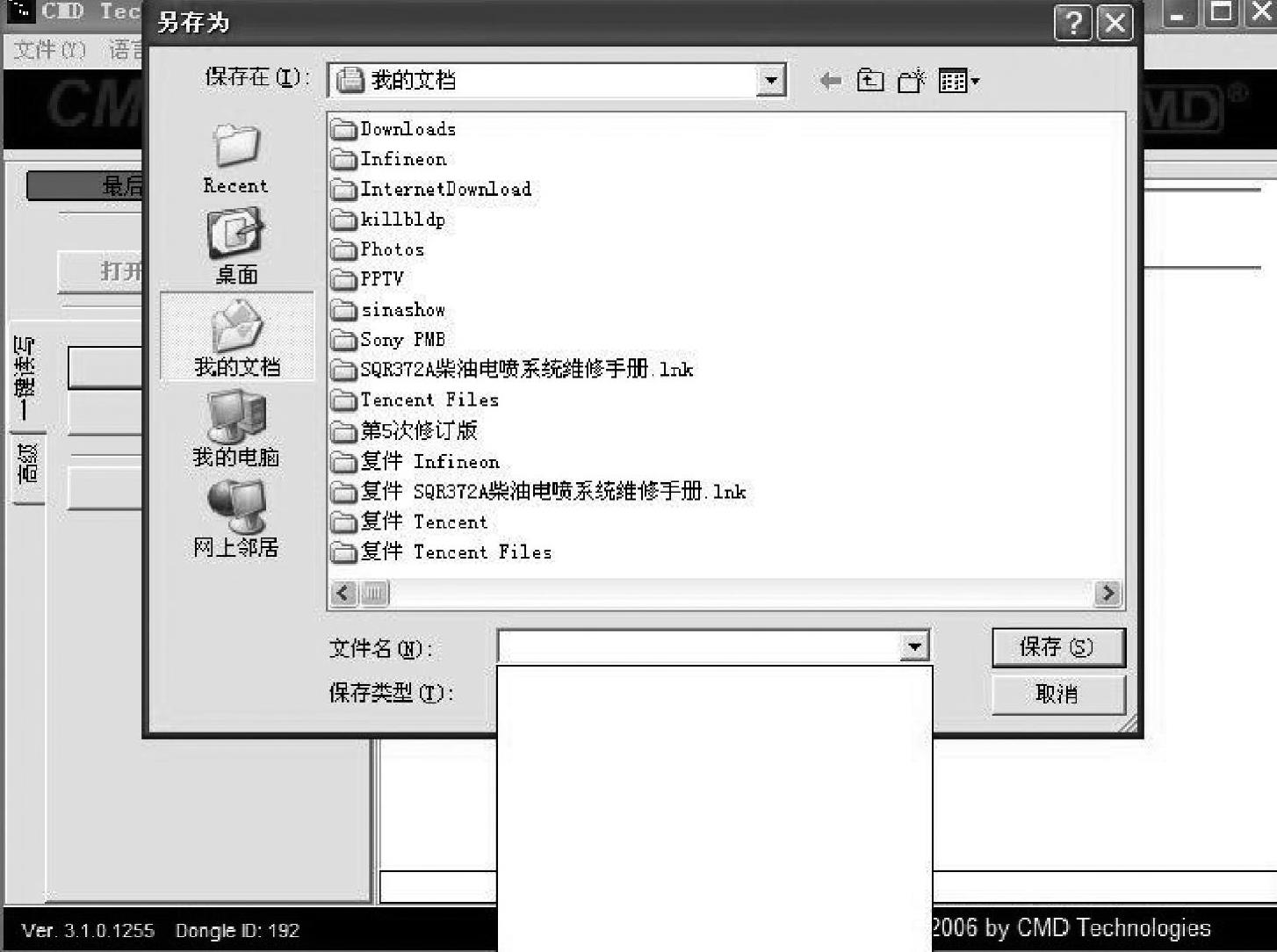

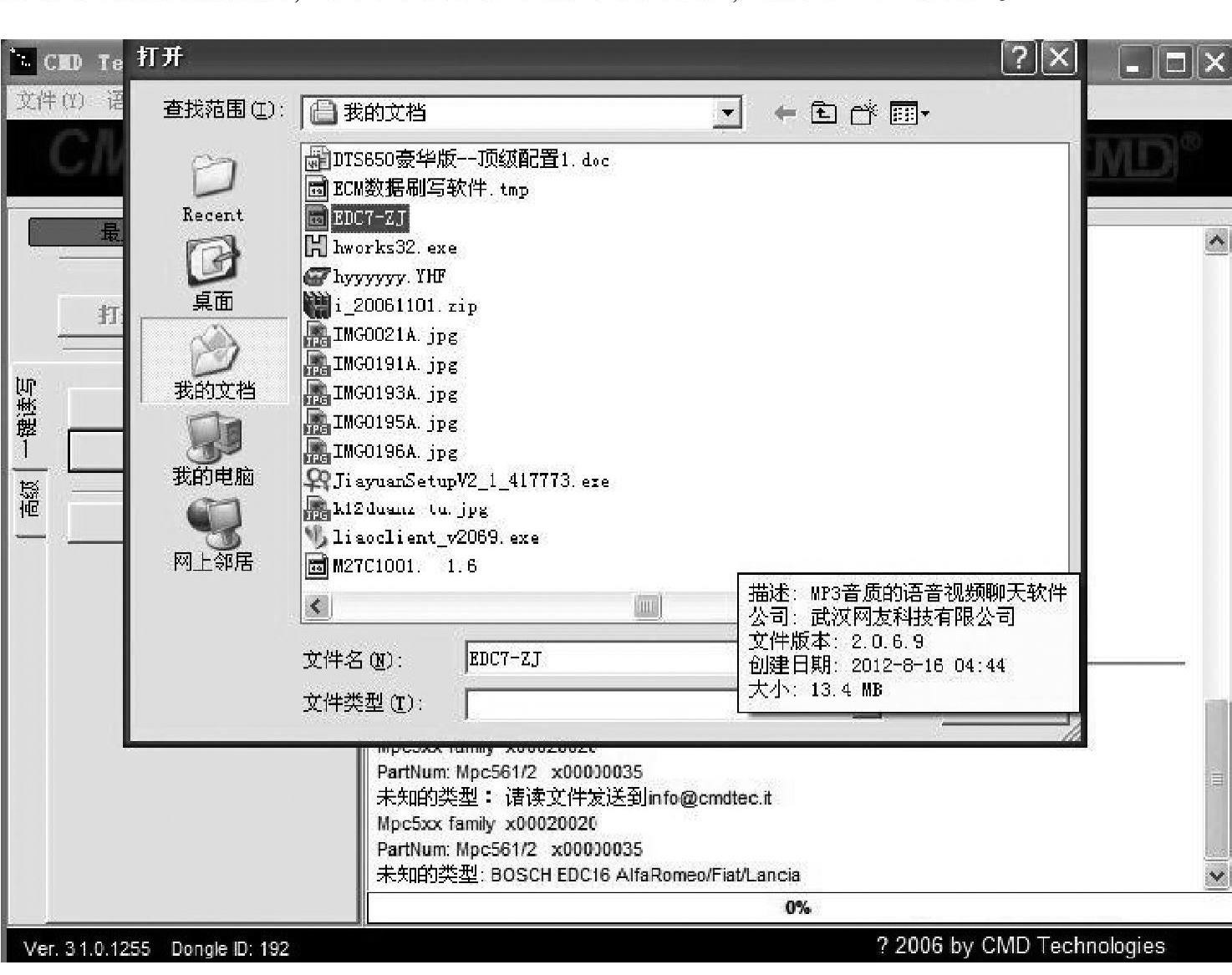

单击你准备好的数据，在不同目录下的不同名字，如图7-57所示。
图7-57 单击你准备好的数据，在不同目录下的不同名字

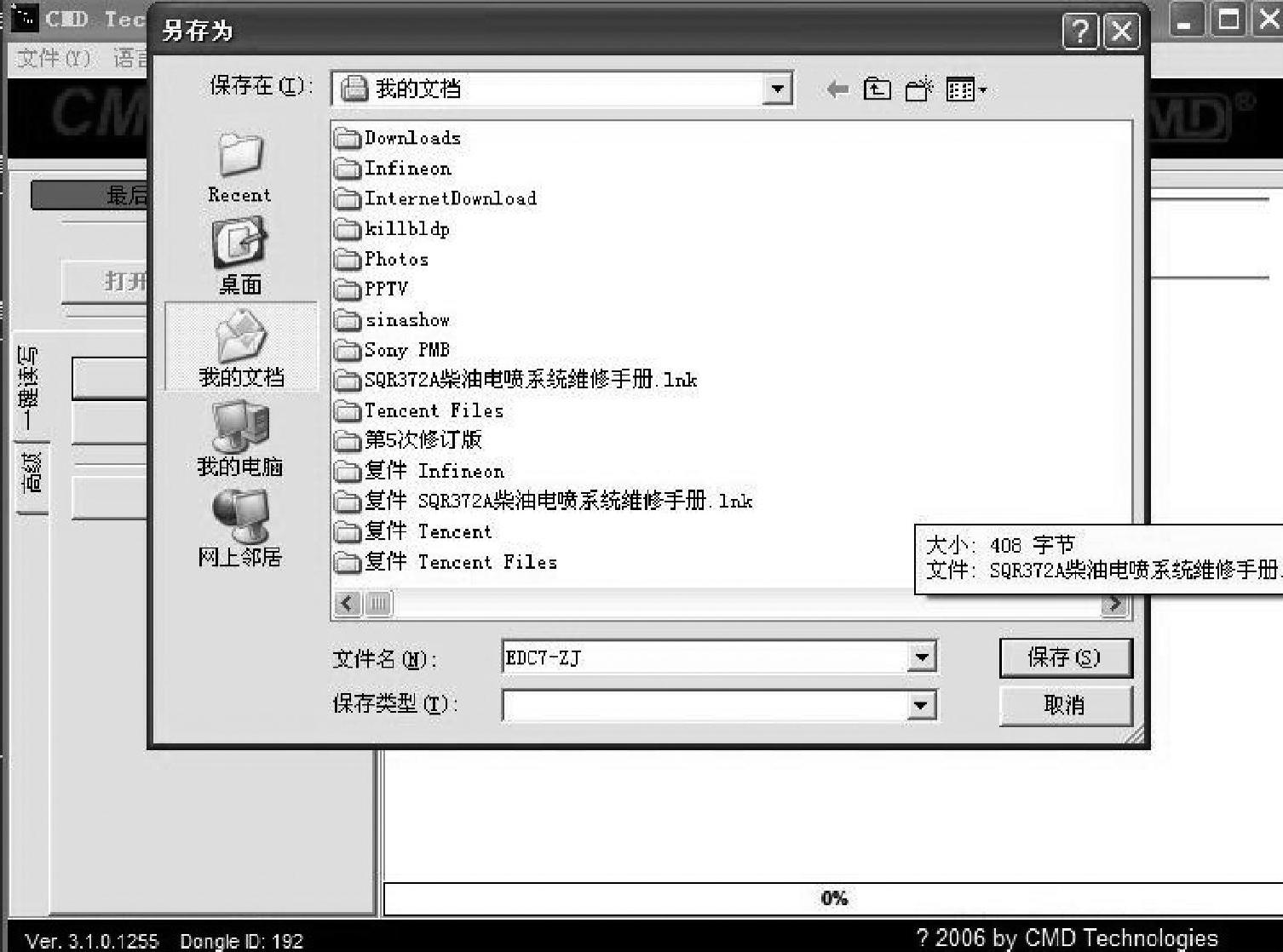

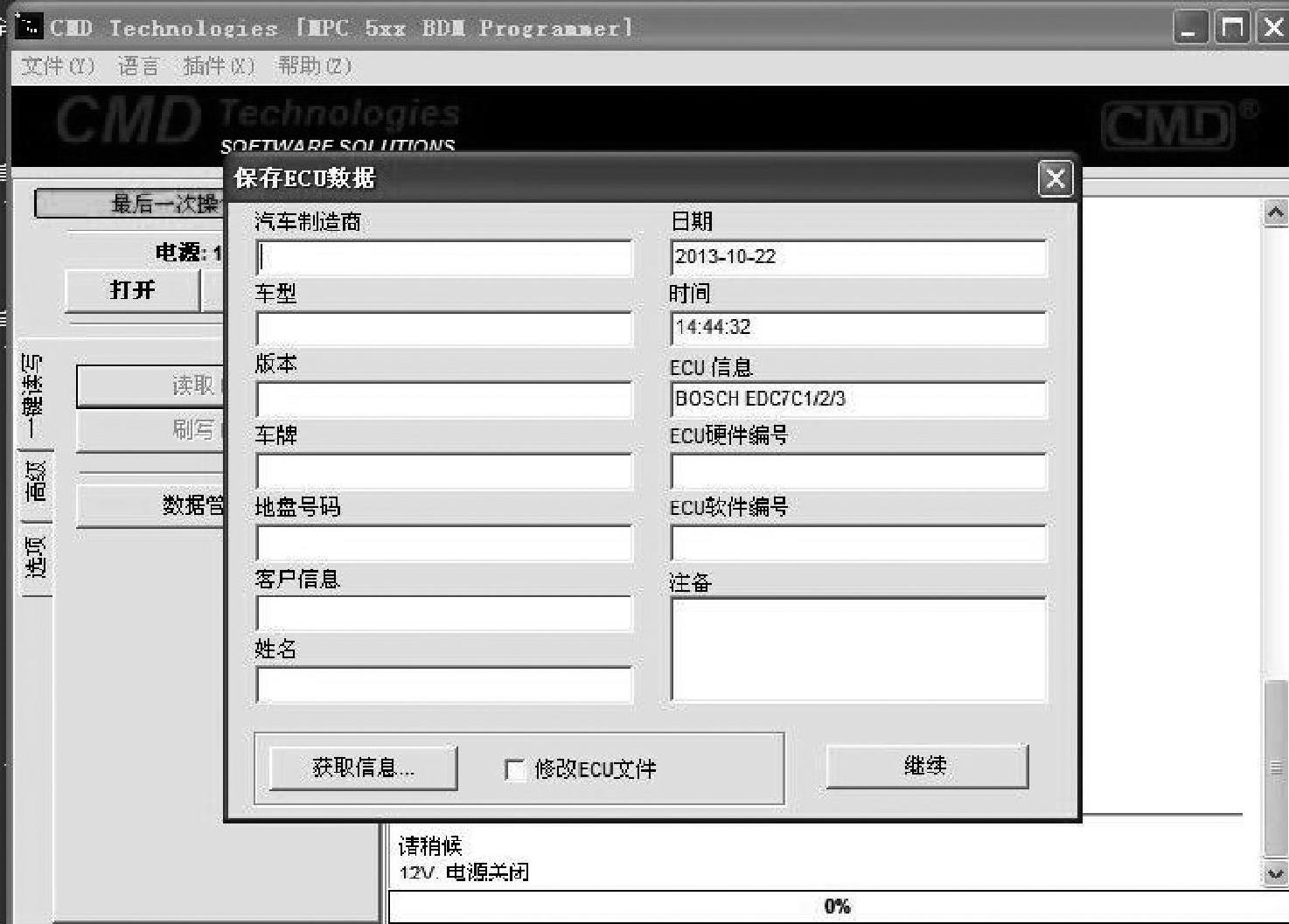

输入姓名“EDC7—ZJ”，如图7-58所示。
图7-58 输入姓名“EDC7—ZJ”

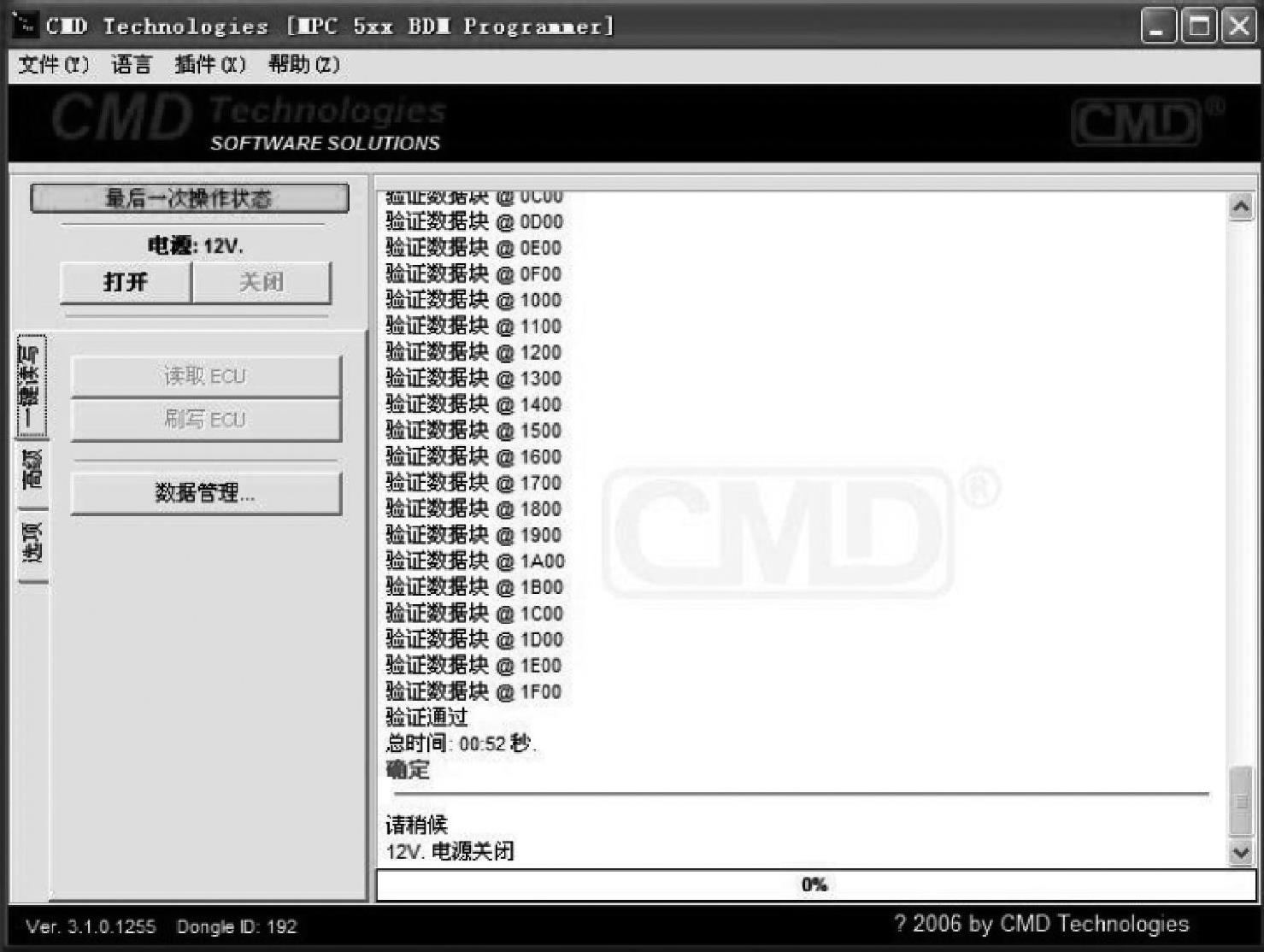

刷写成功，如图7-59所示。
图7-59 刷写成功

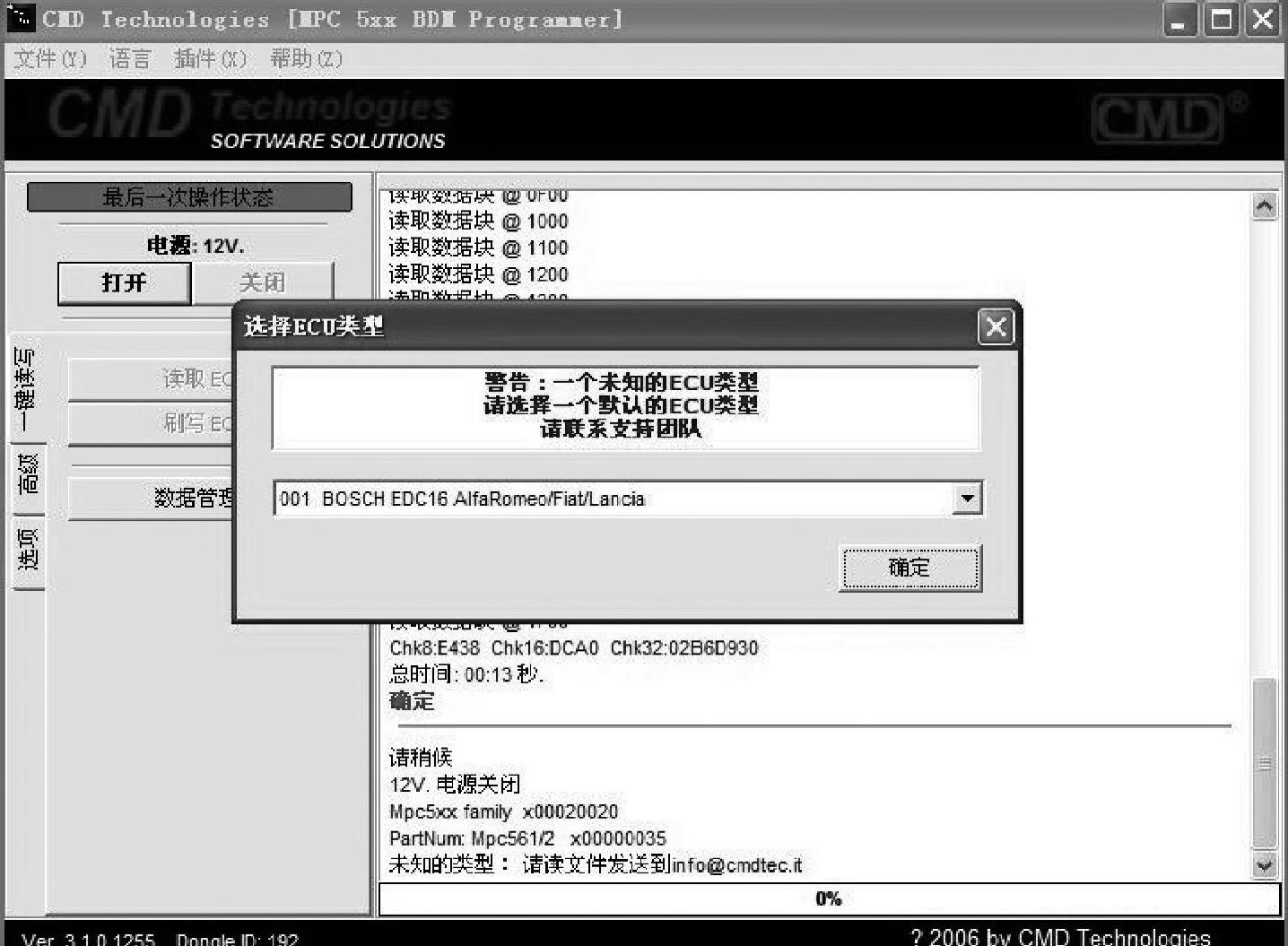

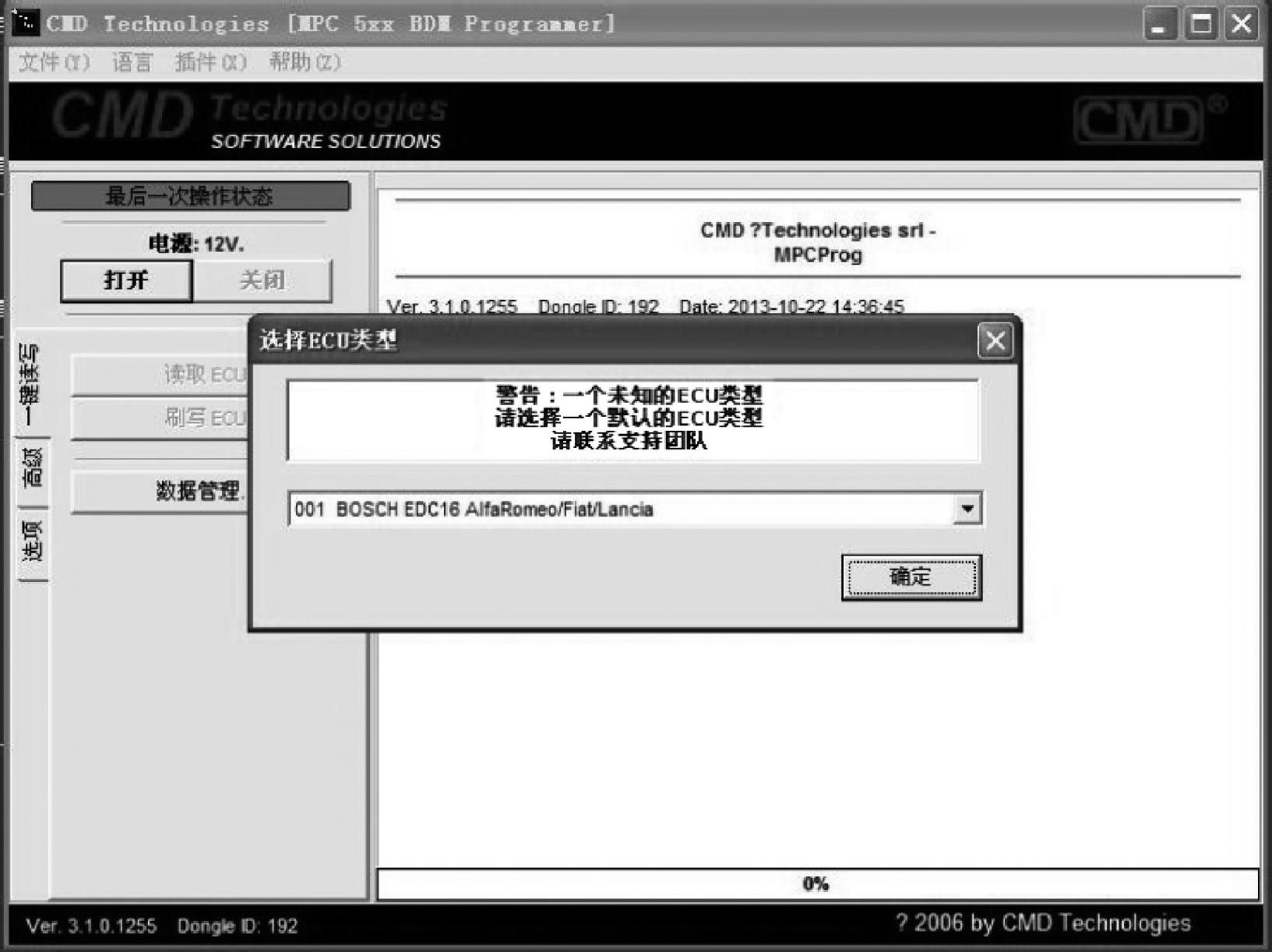

写入时再次打开电源，选择好电脑板，如图7-60所示。
图7-60 写入时再次打开电源，选择好电脑板

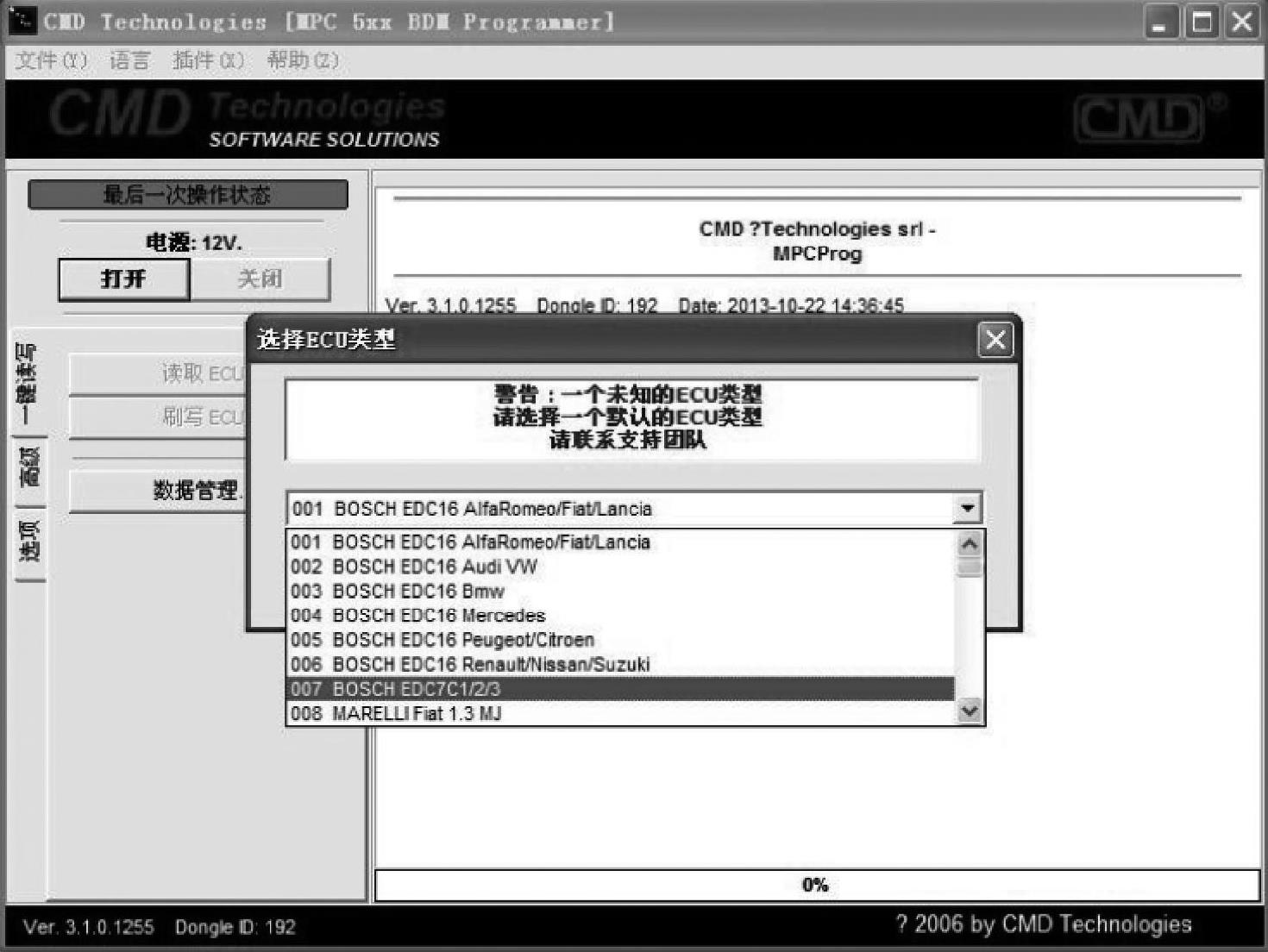

选择博世EDC7电脑板，如图7-61所示。
图7-61 选择博世EDC7电脑板

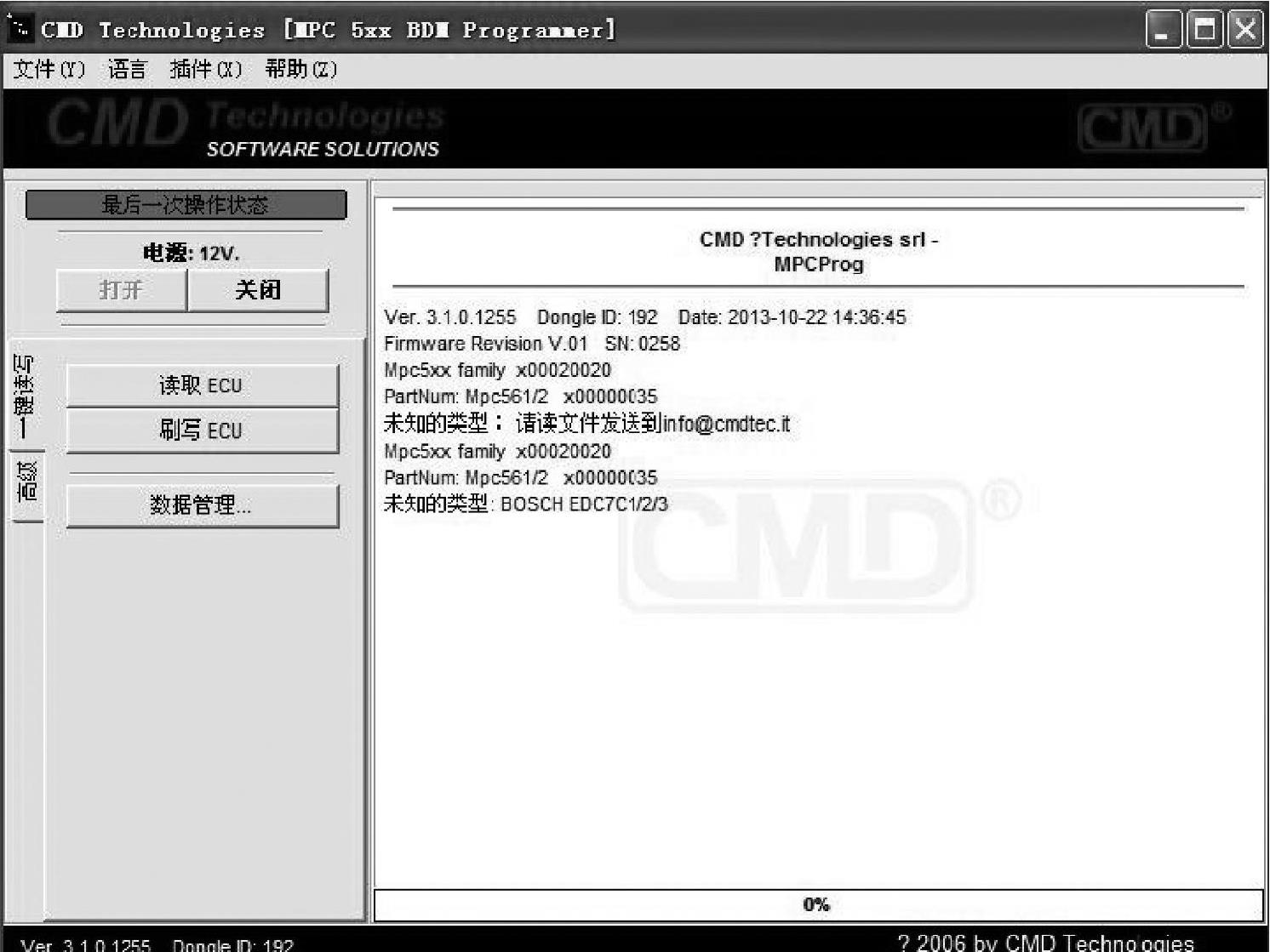

已经找到博世EDC7电脑板，如图7-62所示。
图7-62 已经找到博世EDC7电脑板
正在保存，如图7-63所示。
图7-63 正在保存

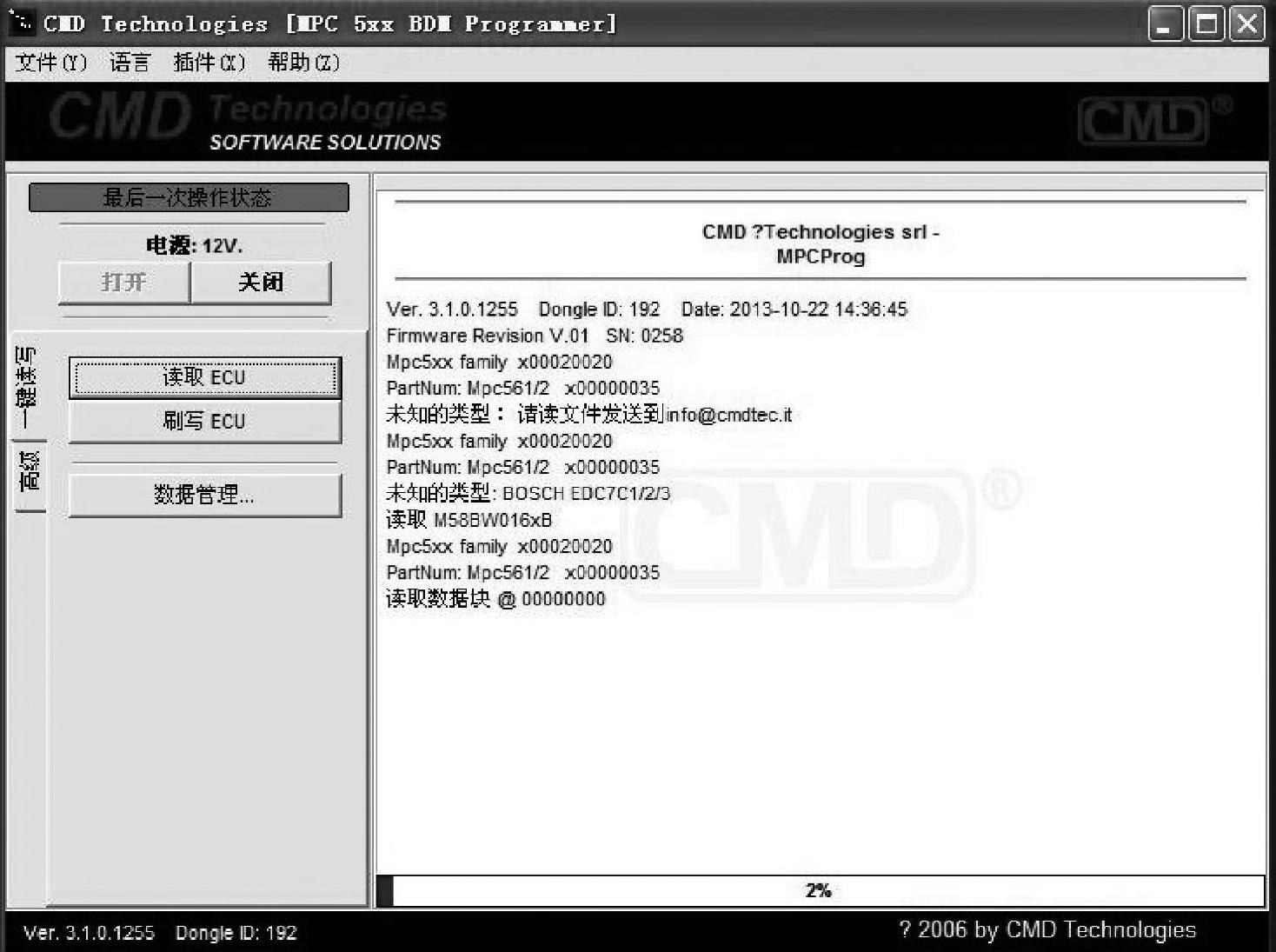

正在读出保存，如图7-64所示。
图7-64 正在读出保存

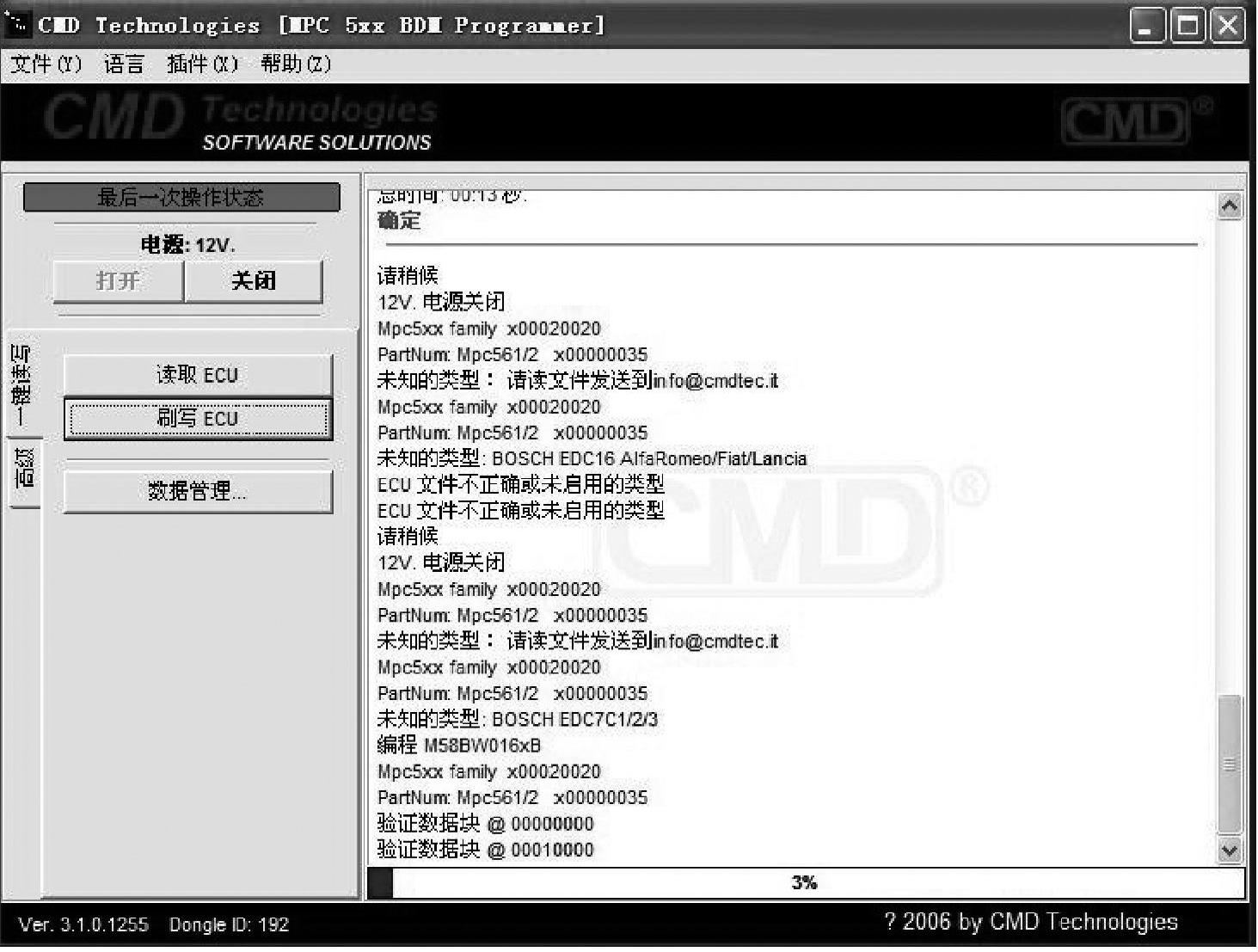

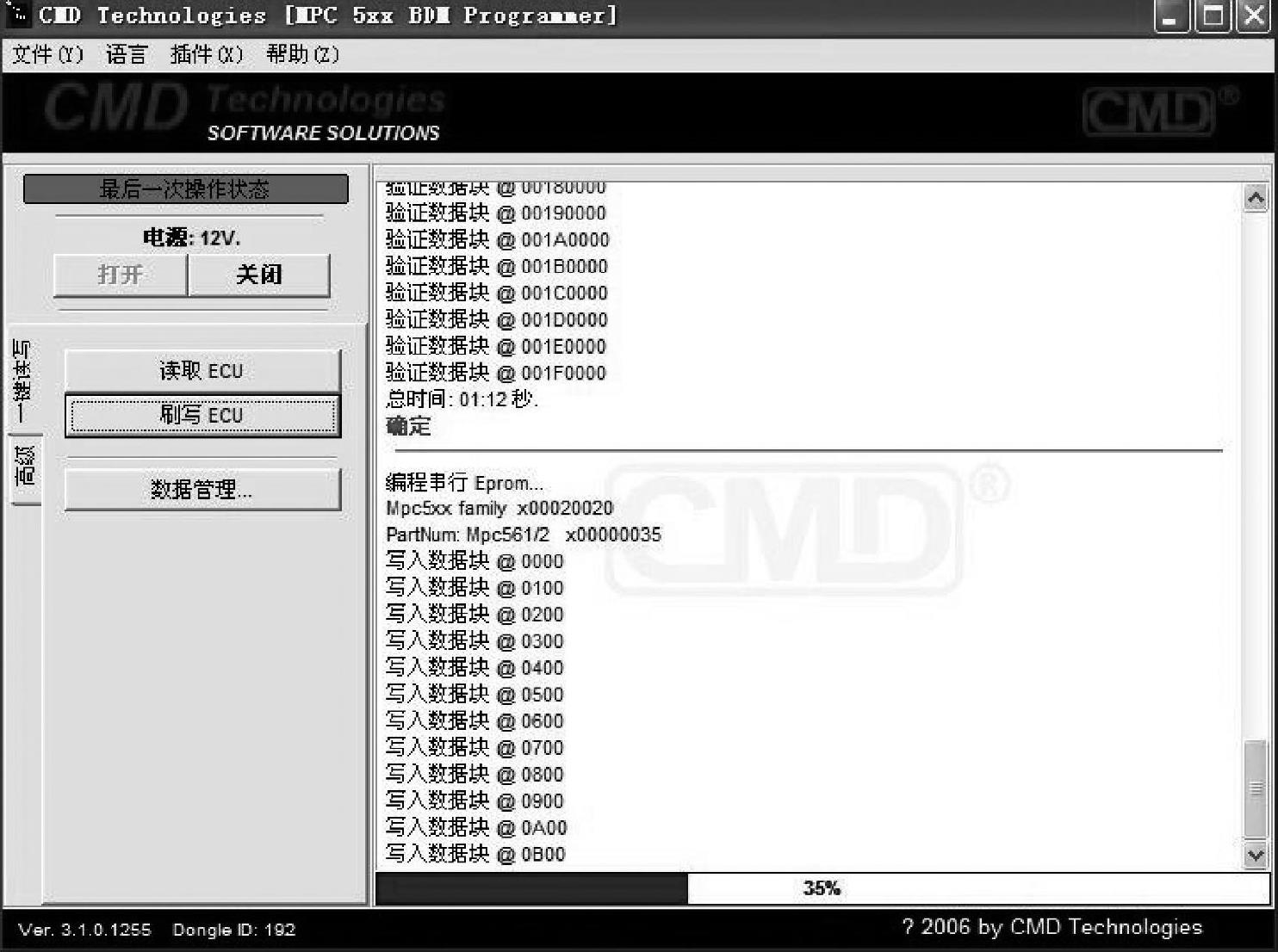

正在刷写，如图7-65所示。
图7-65 正在刷写

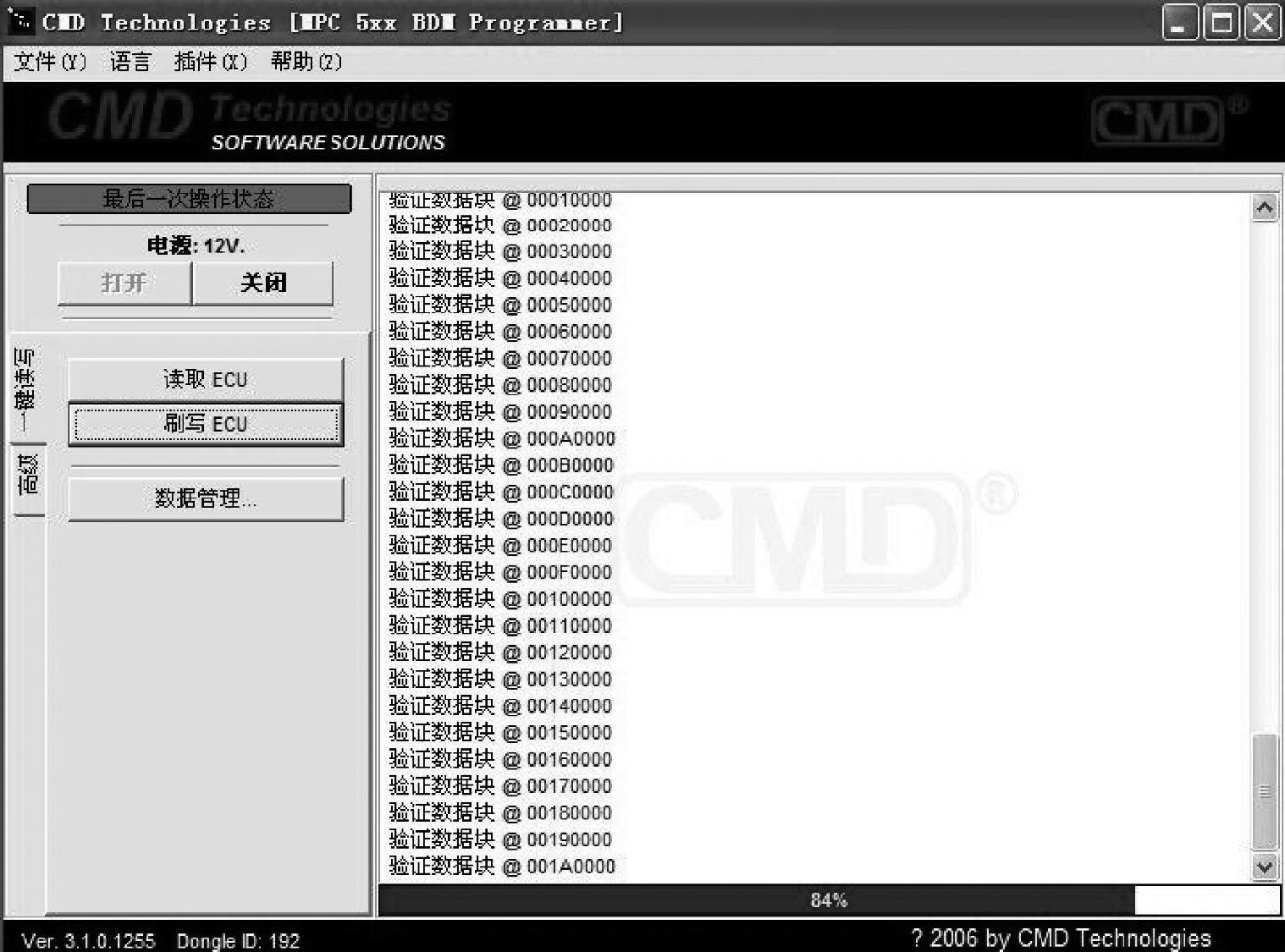

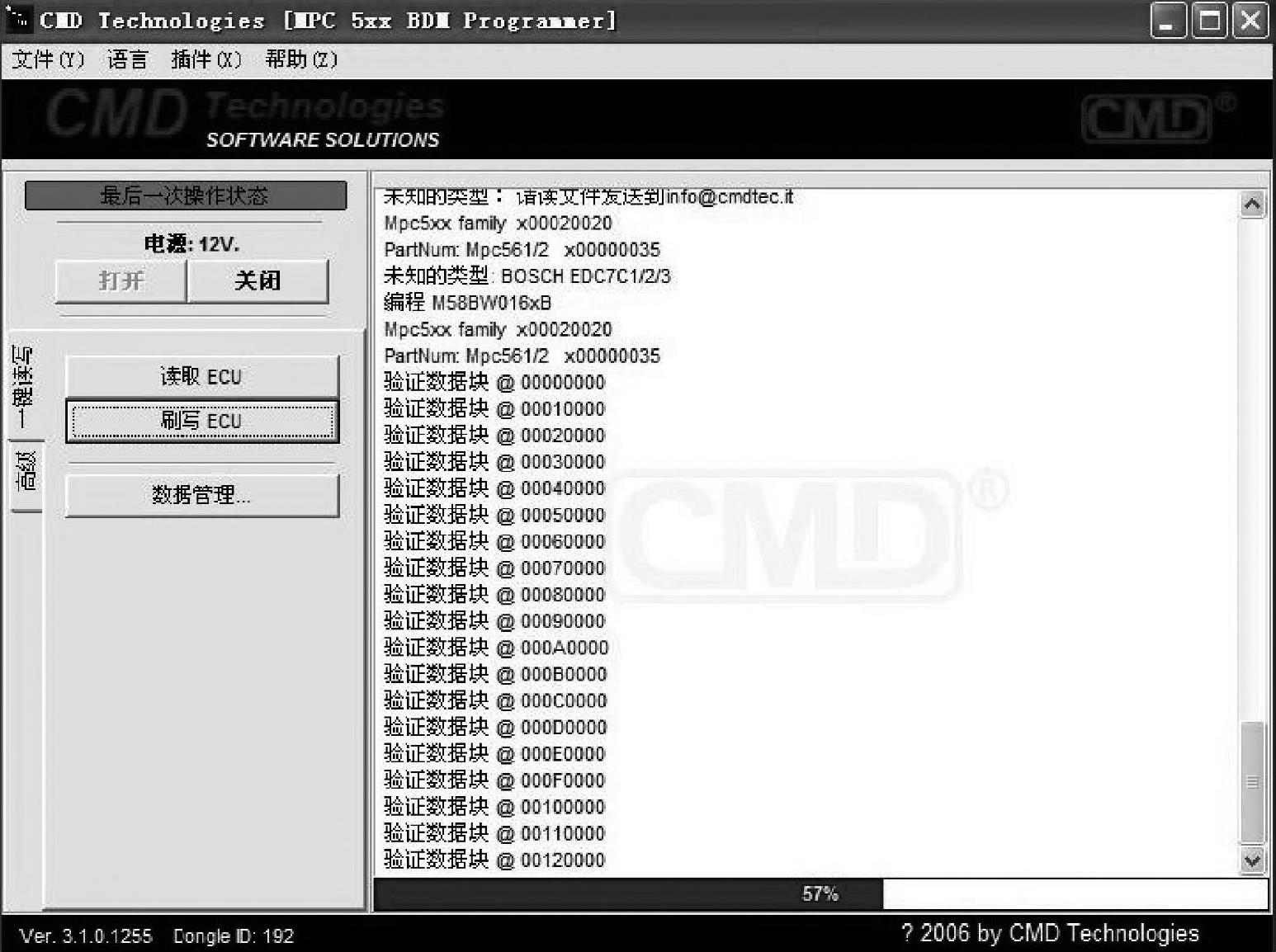

正在验证数据，如图7-66所示。正在写入数据如图7-67和图7-68所示。
图7-66 正在验证数据
图7-67 正在写入数据（一）
写入完成，可以上车实验了。
图7-68 正在写入数据（二）

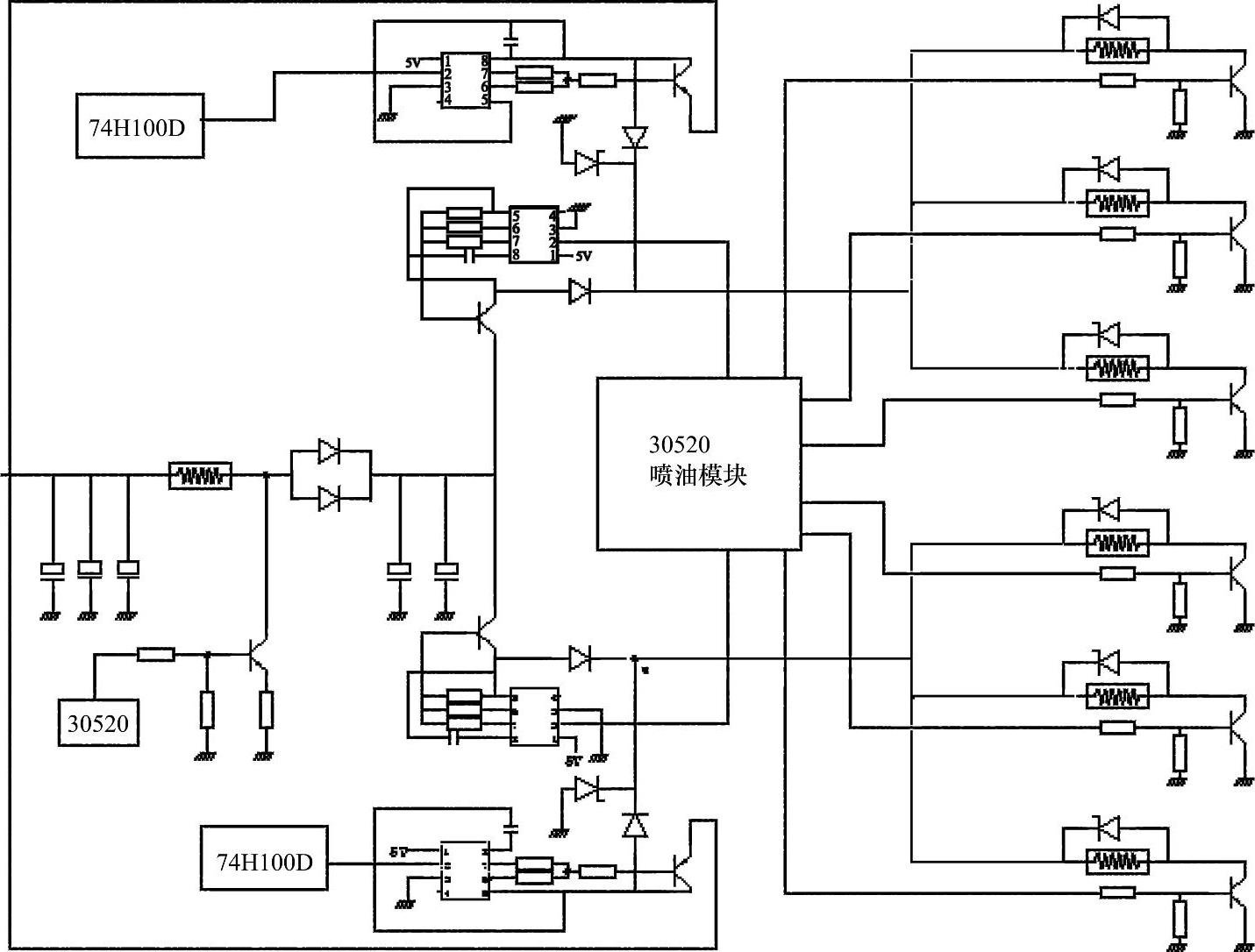

图7-69为潍柴EDC—7博世电脑板升压电路图。
图7-69 潍柴EDC—7博世电脑板升压电路图
