维修电脑板三步法
1.量电阻值
取出电脑板后首先检测电脑板的电阻值，分别测量5V滤波电容两端的电阻值ꎻ再测量3.3V滤波电容两端的电阻值ꎻ测量2.1V滤波电容两端的电阻值，看看硬件有没有损坏的地方，如图7-26所示。

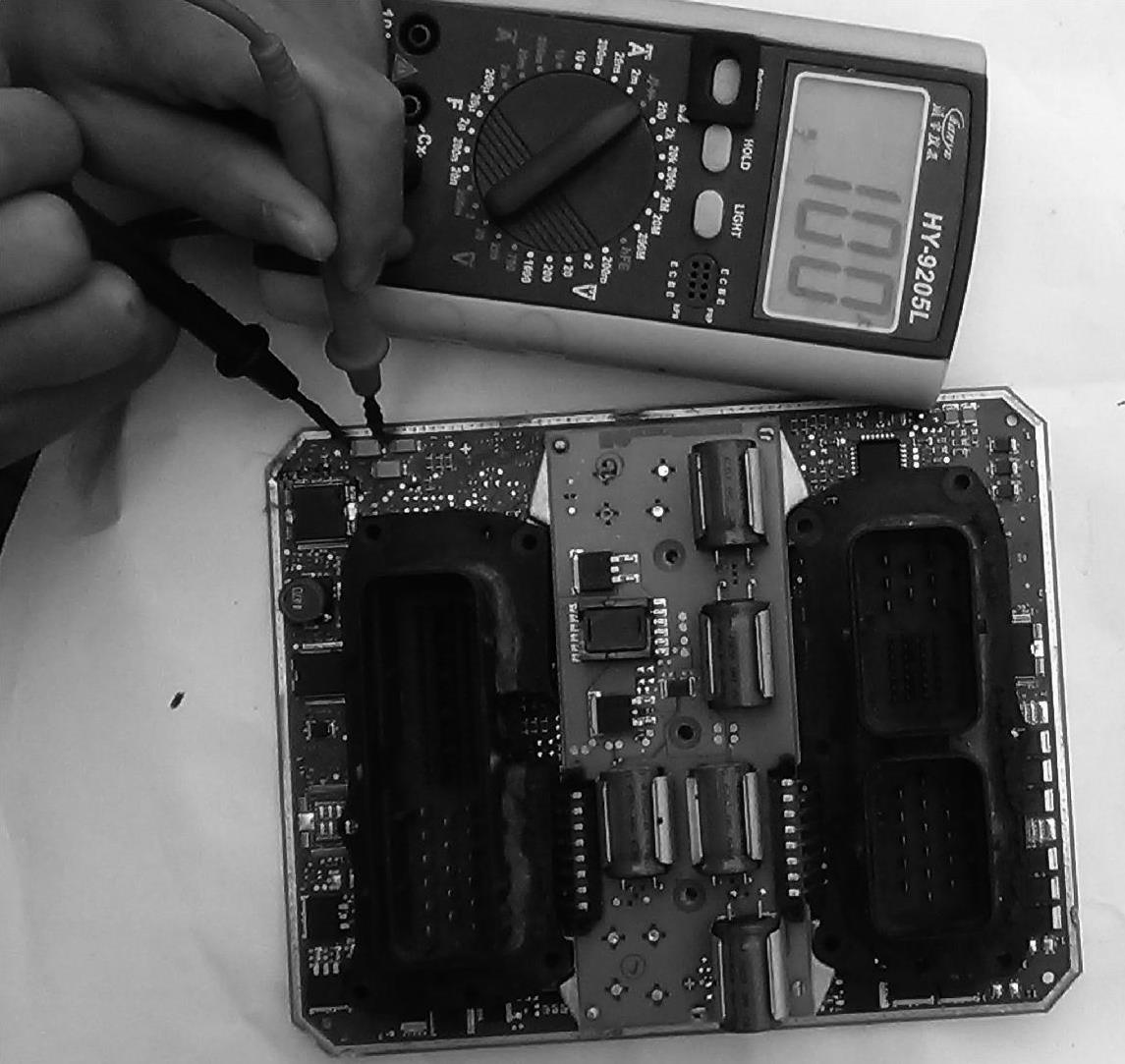

如果测量5V滤波电容两端的电阻值为100Ω左右，而正常值应为300Ω左右，则可以看出CPU有短路的地方。

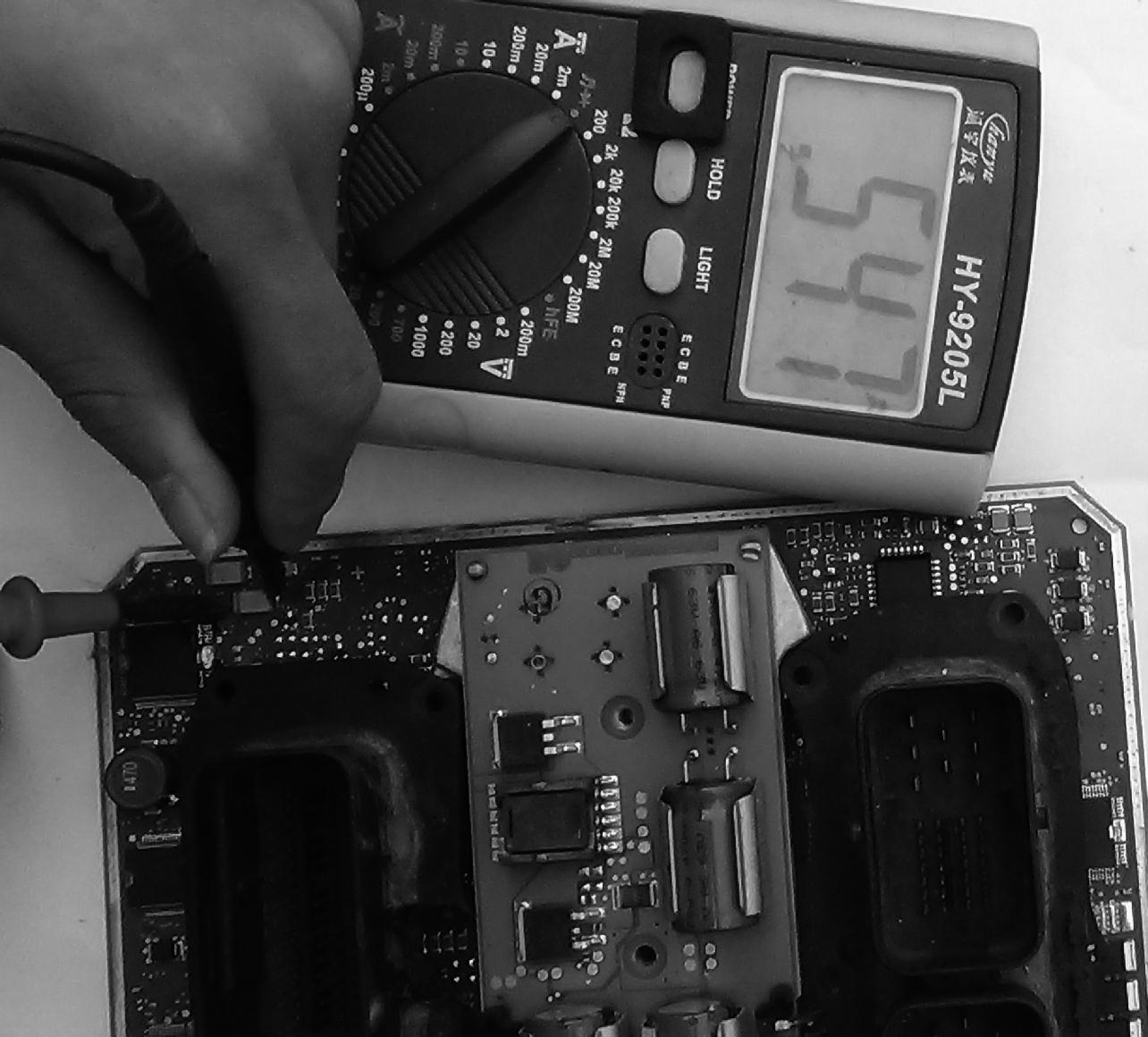

测量3.3V滤波电容两端的电阻值为547Ω，属于正常范围，可以判断CPU的外围元器件是正常的，如图7-27所示。

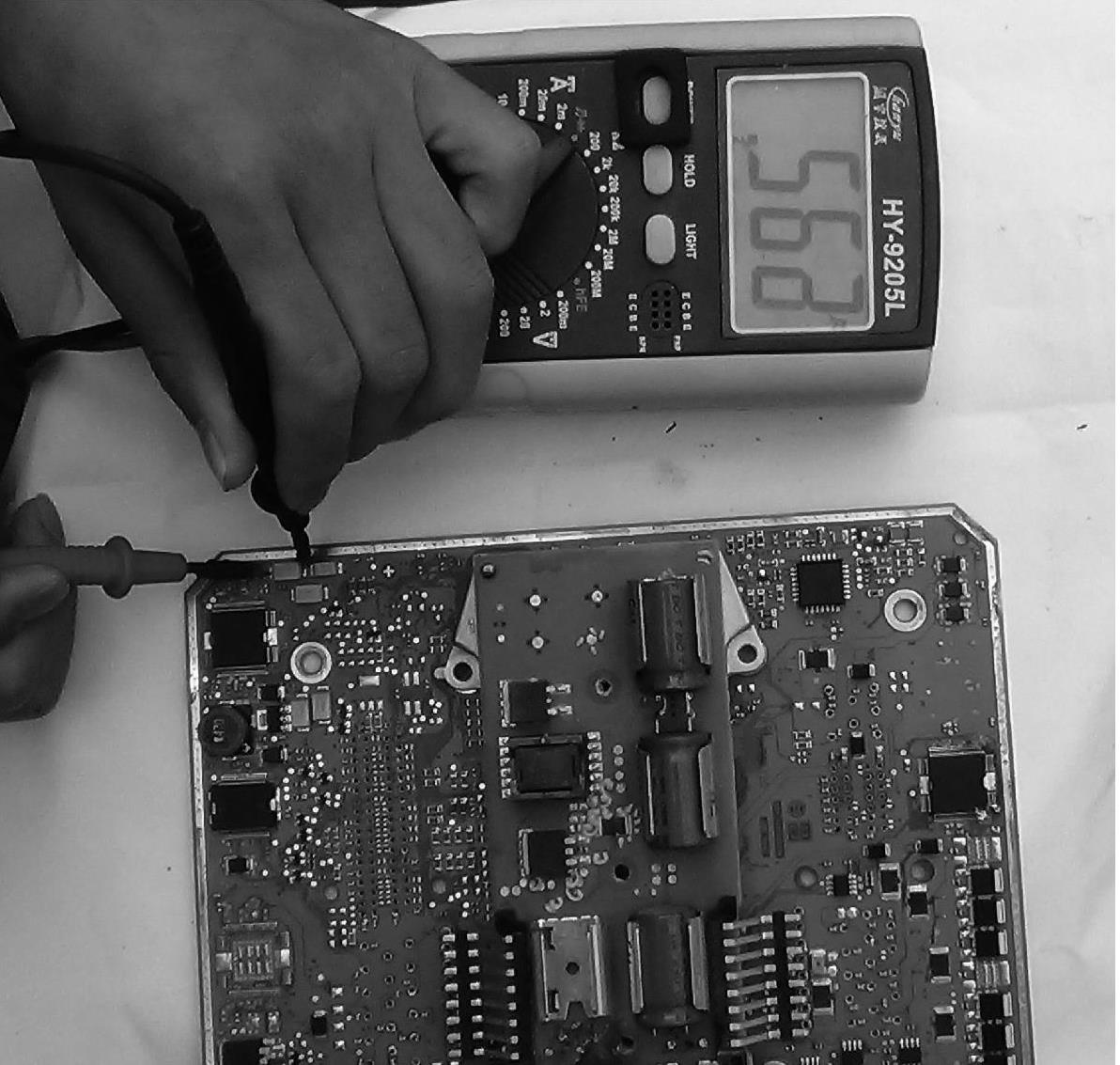

更换过CPU以后检测量5V滤波电容两端的电阻值为562Ω，属于正常范围，可以判断CPU是正常的，如图7-28所示。

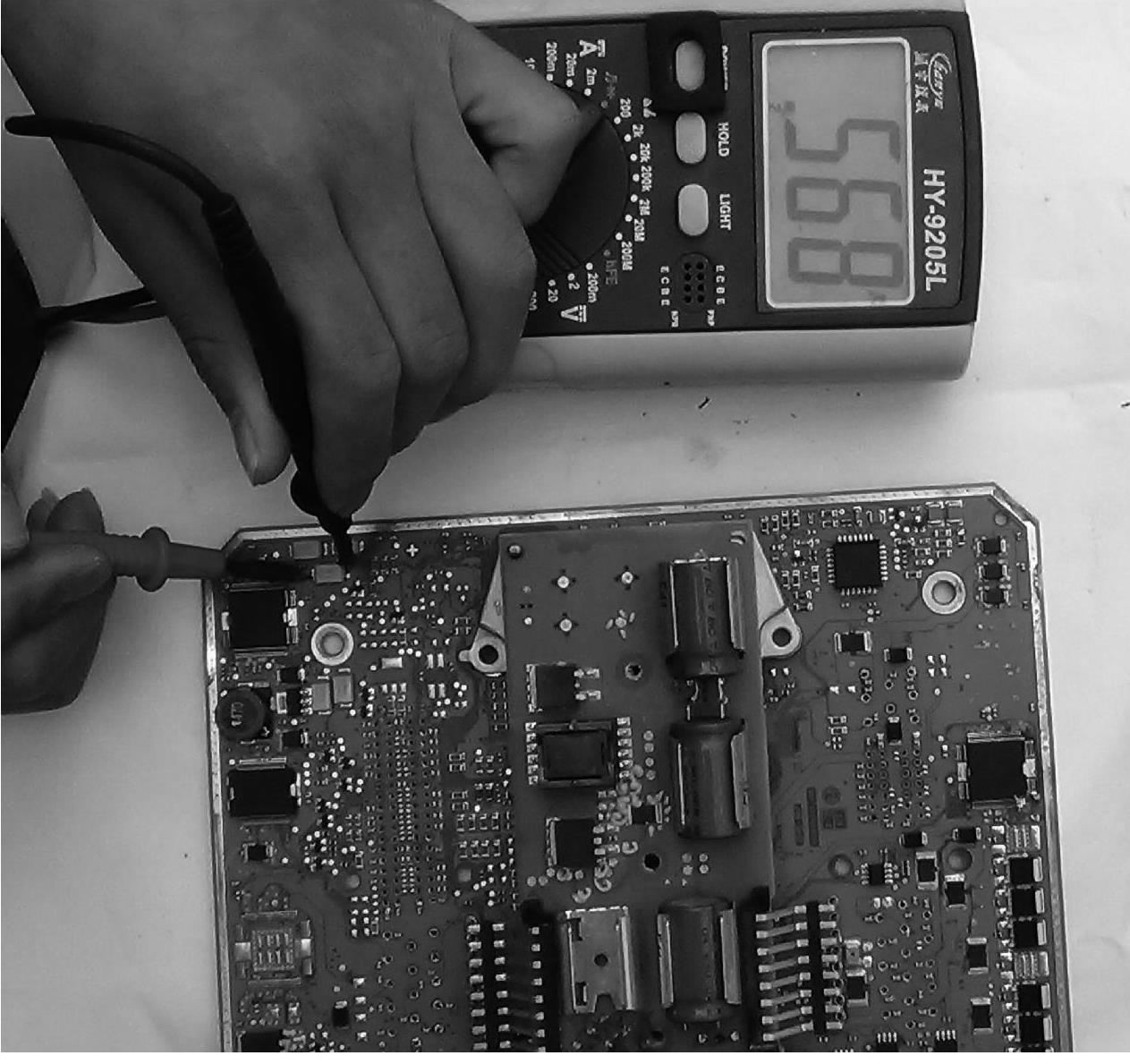

更换过CPU以后检测3.3V滤波电容两端的电阻值为568Ω，属于正常范围，可以判断CPU的外围元器件是正常的。电阻值比原来稍微大一点，都属于正常范围，如图7-29所示。
检测量2.6V滤波电容两端的电阻值为214Ω，属于正常范围，可以判断CPU和外围元器件是正常的，如图7-30所示。

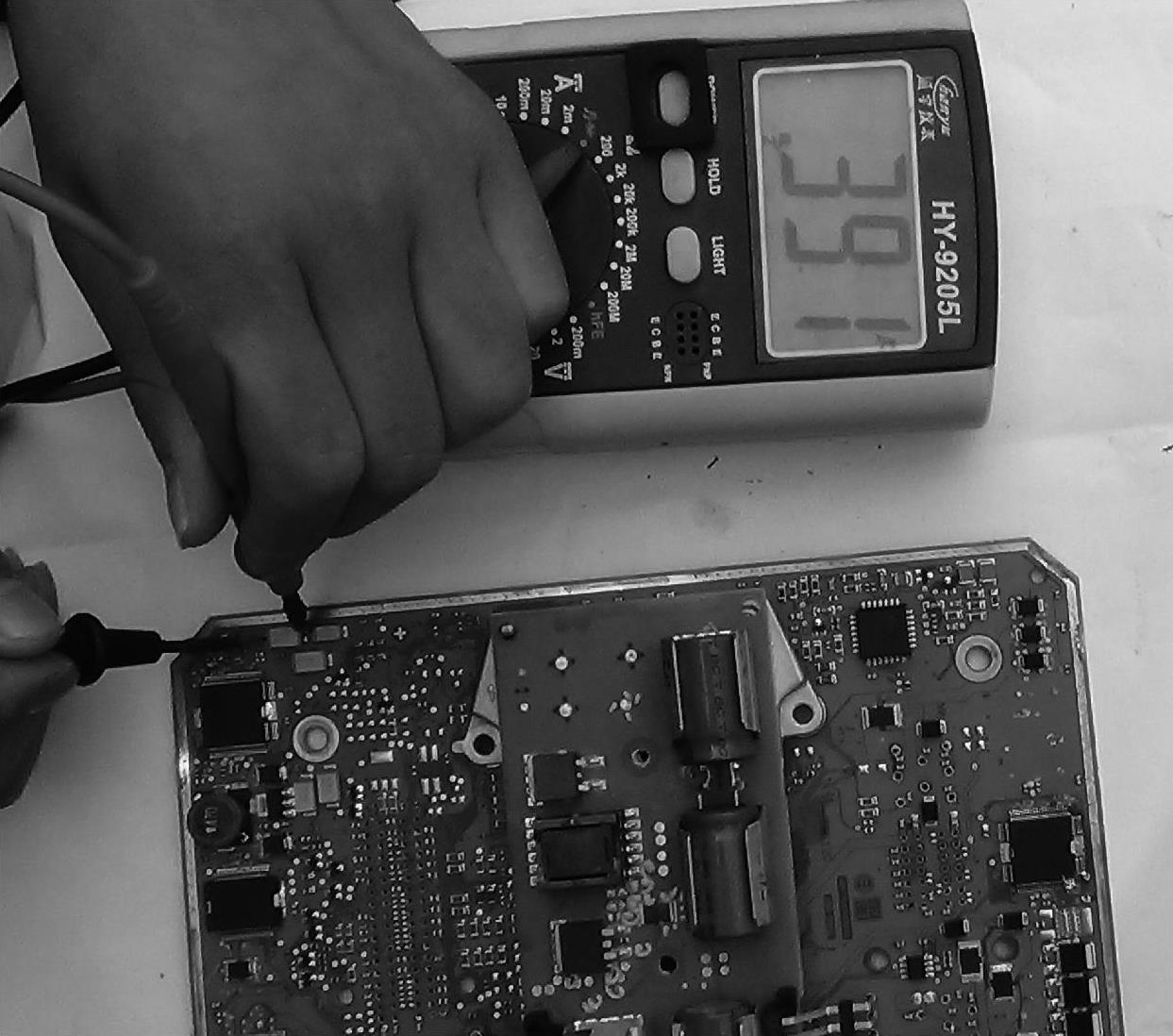

检测量5V滤波电容两端的正向电阻值为391Ω，属于正常范围，可以判断CPU是正常的，如图7-31所示。

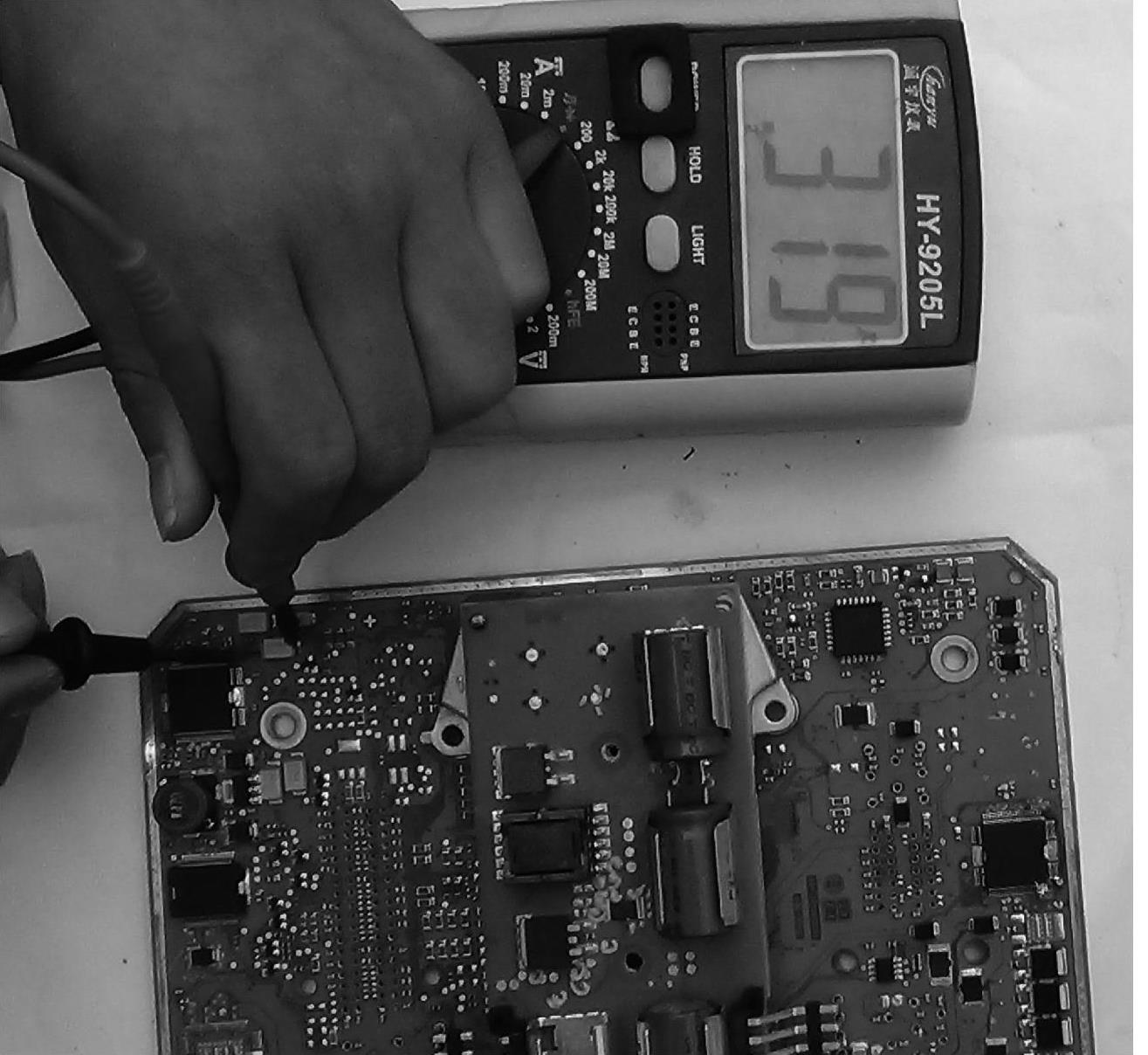

检测量3.3V滤波电容两端的正向电阻值为319Ω，属于正常范围，如图7-32所示。
图7-26 测量5V滤波电容电阻值
图7-27 测量3.3V滤波电容电阻值
图7-28 更换过CPU以后测量5V滤波电容两端电阻值
图7-29 更换过CPU以后检测量3.3V滤波电容两端电阻值
图7-30 检测量2.6V滤波电容两端的电阻值
图7-31 检测量5V滤波电容两端的电阻值
图7-32 检测量3.3V滤波电容两端的电阻值

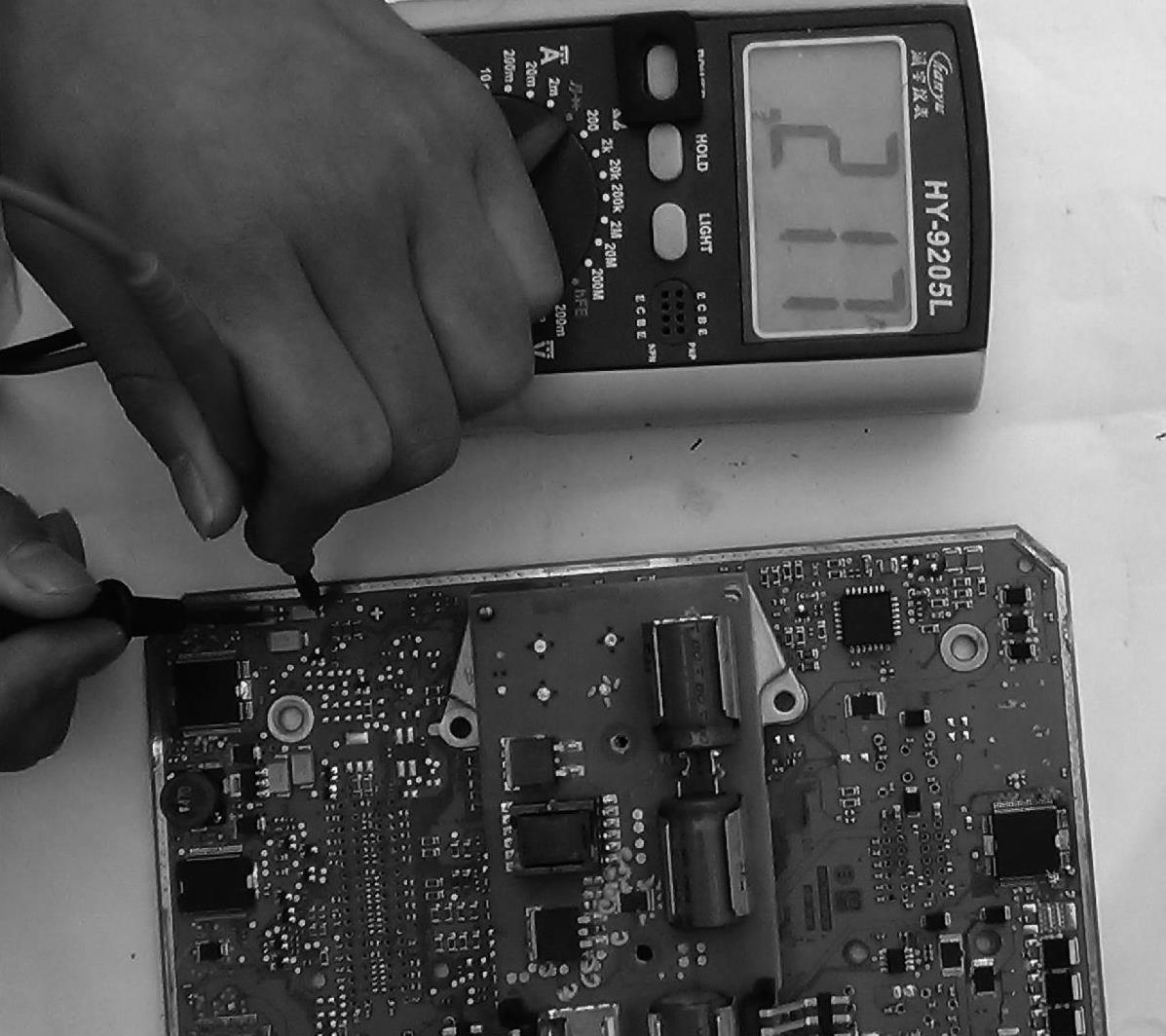

检测量2.6V滤波电容两端的电阻值为217Ω，属于正常范围，如图7-33所示。
图7-33 检测量2.6V滤波电容两端的电阻值

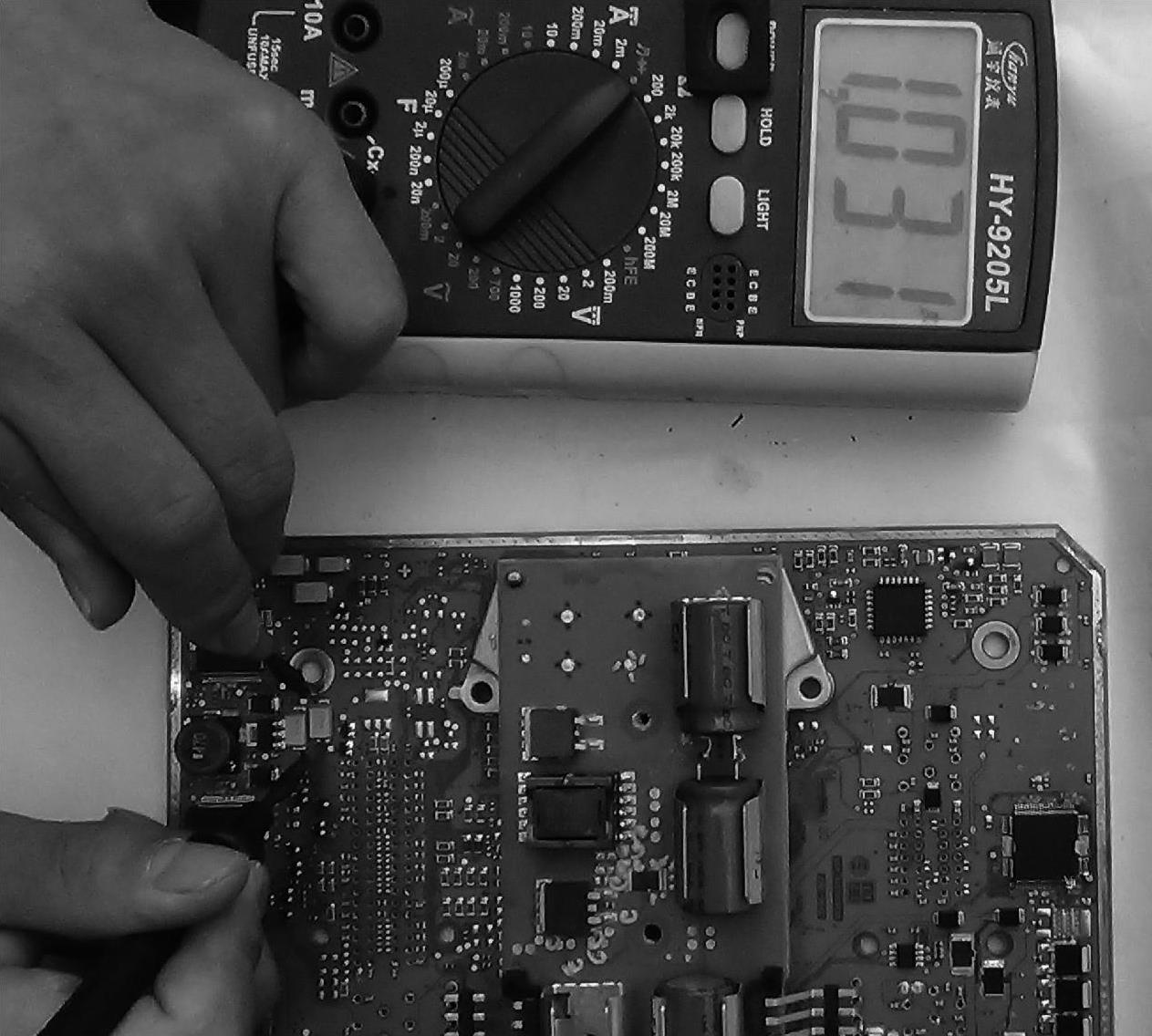

检测量6.5V滤波电容两端的反向电阻值为1031Ω，属于正常范围，可以判断电源模块都属于正常范围，如图7-34所示。
图7-34 检测量6.5V滤波电容两端的反向电阻值

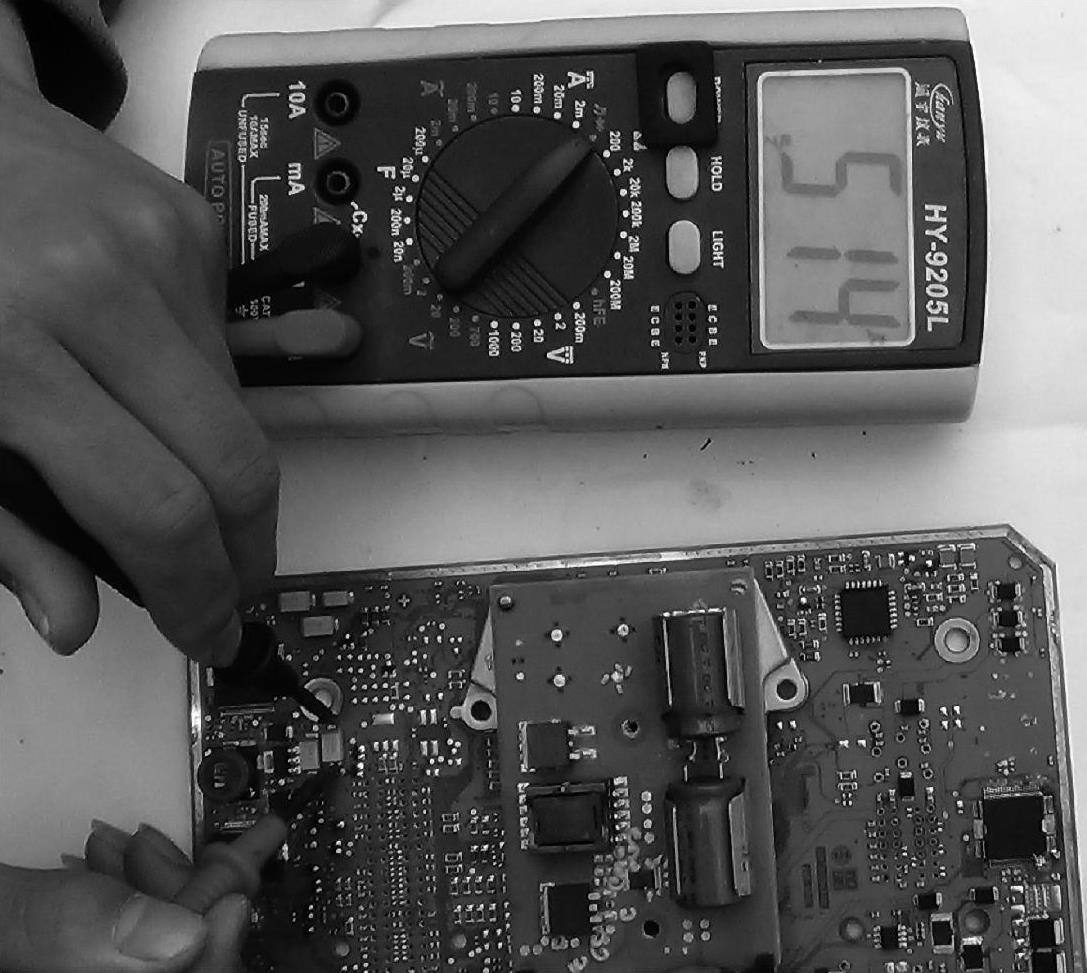

检测量6.5V滤波电容两端的正向电阻值为514Ω，属于正常范围，可以判断电源模块都属于正常范围，可以送电进行实验，如图7-35所示。
图7-35 检测量6.5V滤波电容两端的正向电阻值

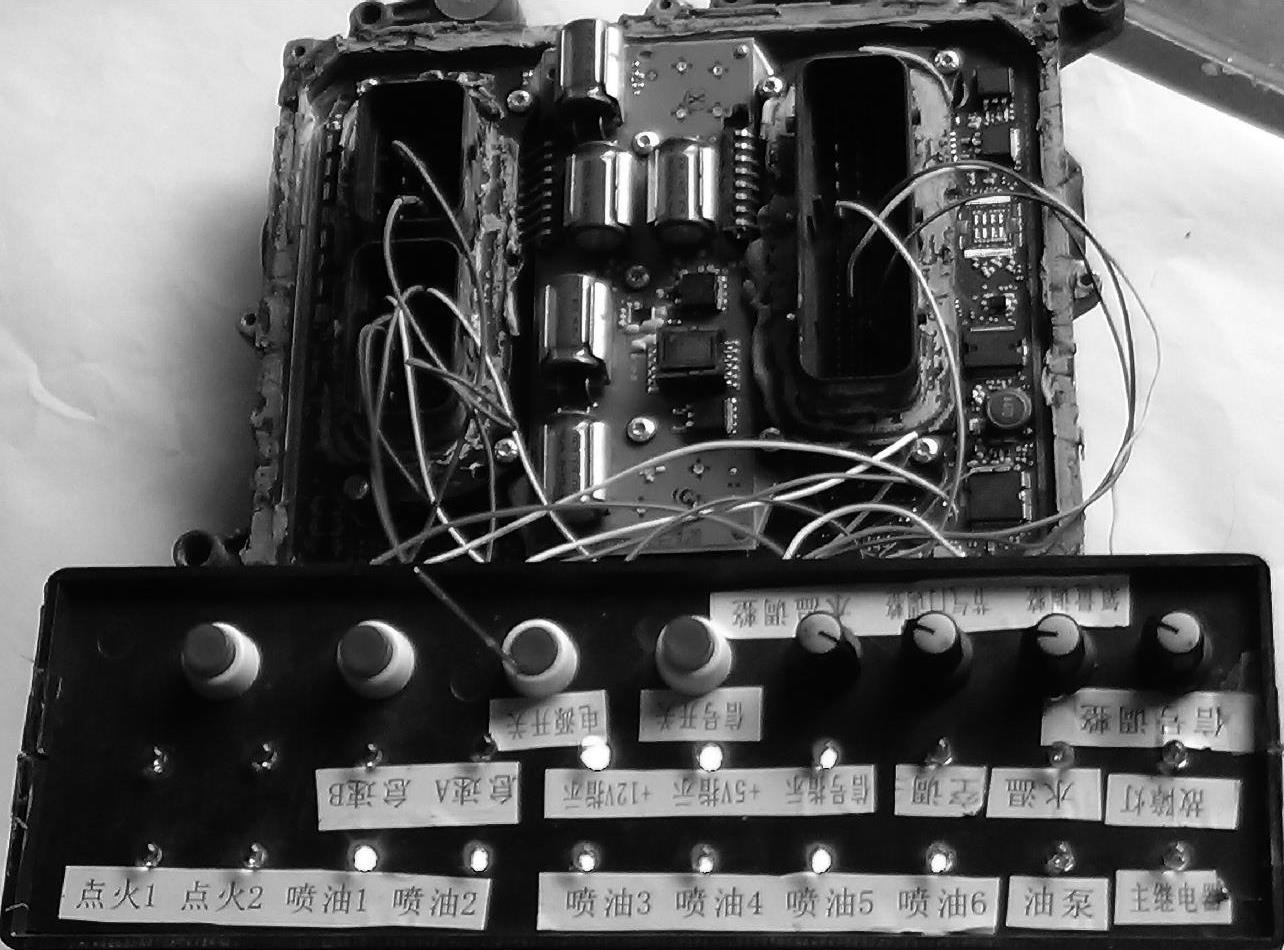

2.送电实验
对电脑板送电，测量电压、测量脉冲信号。

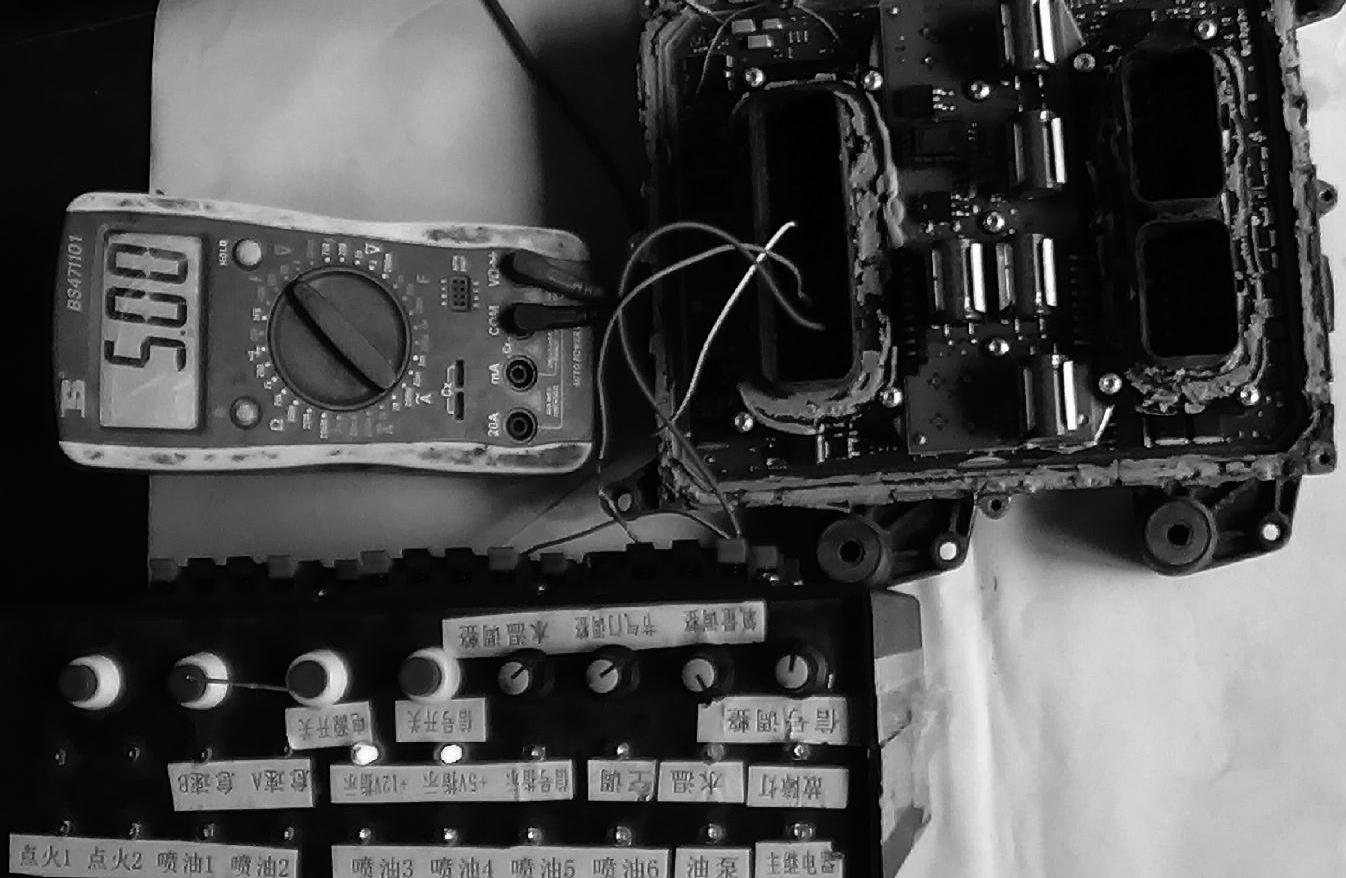

测量5V电压，如图7-36所示。
图7-36 测量5V电压

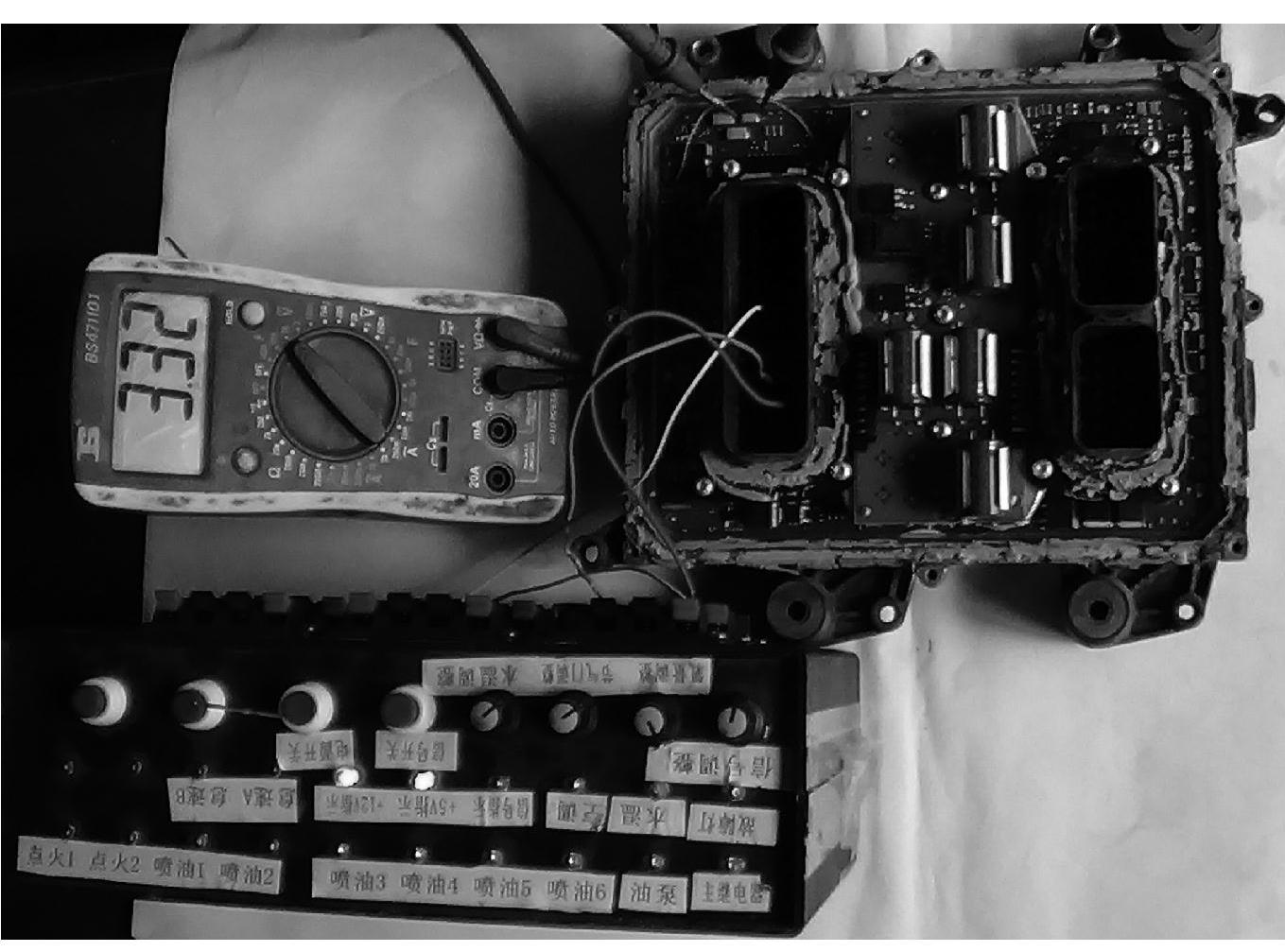

测量3.3V电压，如图7-37所示。
图7-37 测量3.3V电压

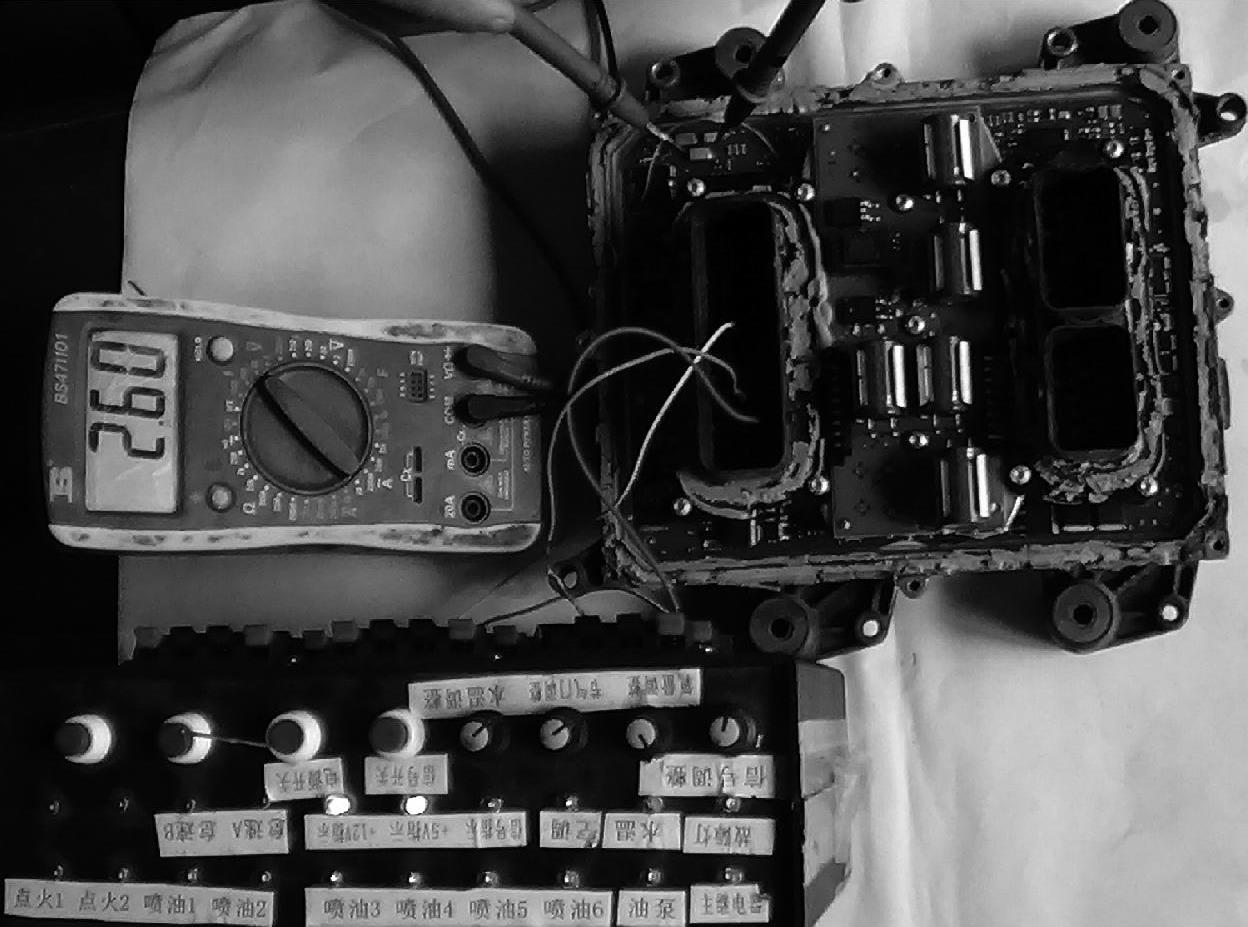

测量2.6V电压，如图7-38所示。
测量晶体振荡器，如图7-39所示。
图7-38 测量2.6V电压
图7-39 测量晶体振荡器
测量地址总线，如图7-40和图7-41所示。
测量复位电路，如图7-42所示。
图7-40 测量地址总线（一）
图7-41 测量地址总线（二）
3.送信号测试
图7-42 测量复位电路

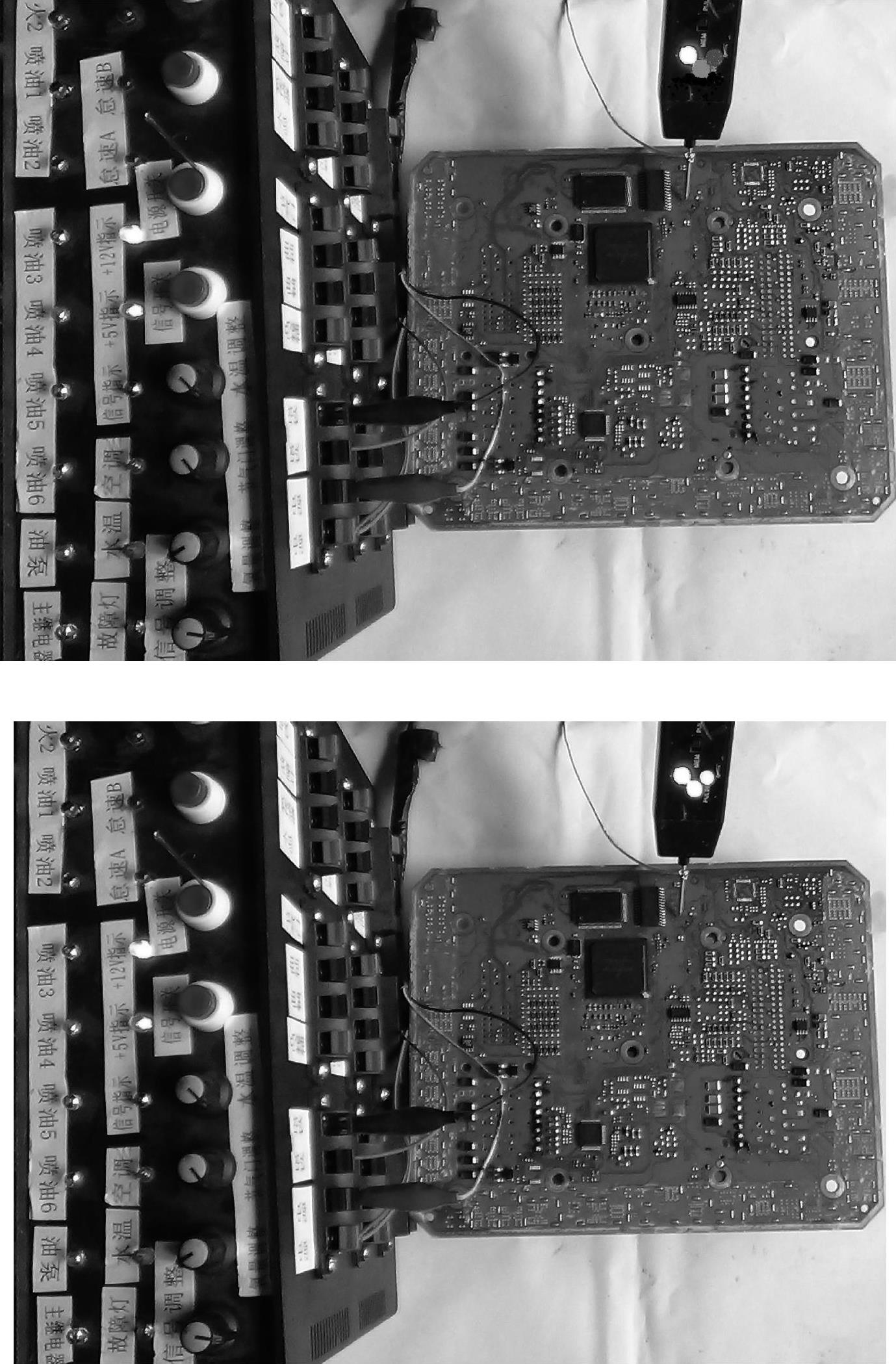

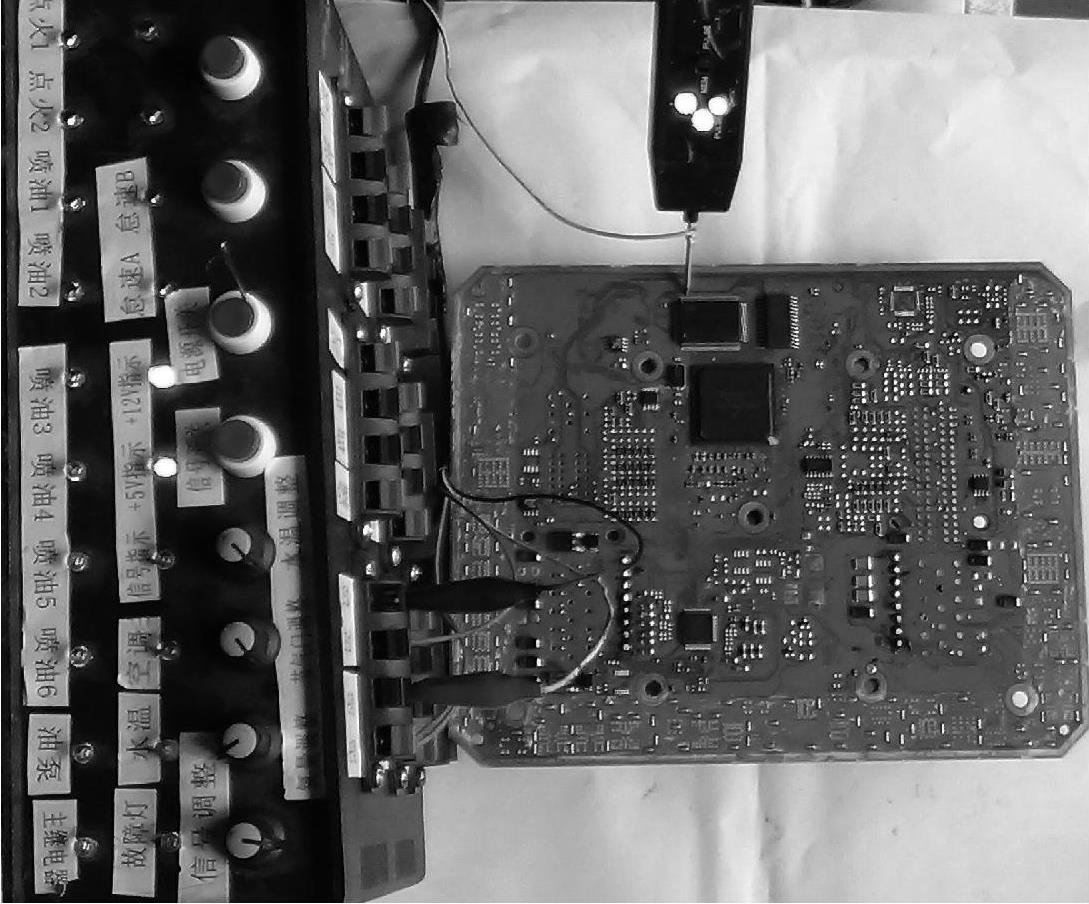

送曲轴位置传感器信号和凸轮轴位置传感器信号，看喷油信号和继电器电磁阀信号，如图7-43所示。
图7-43 送信号测试
