一、编程器
1.ECM编程器
ECM型编程器具有体积小、功耗低、可靠性高的特点，是专为开发和写入飞思卡尔CPU而设计的专用编程器。ECM编程器采用USB通用串口与PC机连接通信，传输速率高，抗扰性能好，可靠性能极高，而且无需外接电源，特别适合电池供电的笔记本电脑在修理现场使用。

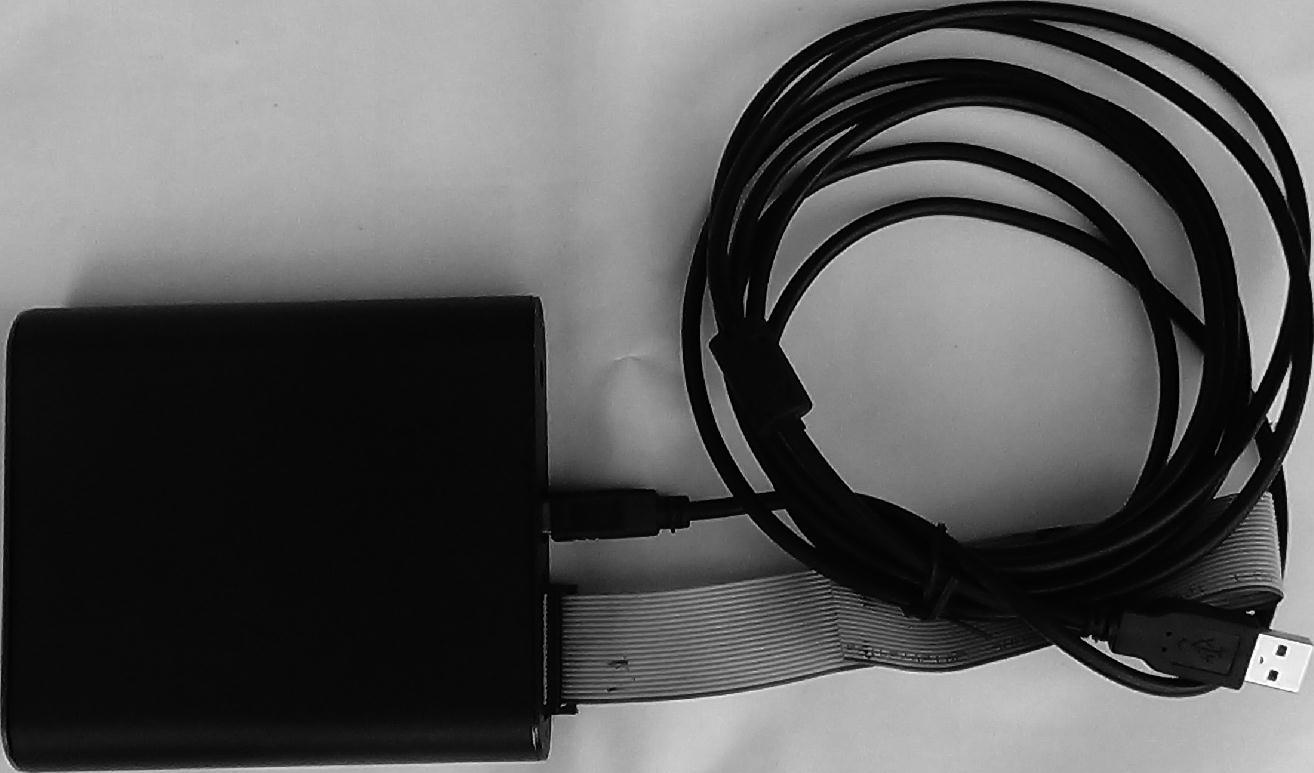

ECM编程器如图8-1所示。
图8-1 ECM编程器
（1）特点
1）可支持飞思卡尔CPU的器件。
2）既可以使用USB接口电源，又可以外接5V电源。
3）通过USB通用串口与PC机连接，传送速率12MHz/s。
4）即适合电池供电的笔记本电脑使用，也适合台式机使用。
5）完善的过电流保护，有效地保护编程器和器件不受损害。
6）塑料机壳，体积小、质量轻、功耗低。
7）软件支持安装简单。
（2）USB负载能力检测（0～10级）
1）连接简单四根线焊接；一根搭铁线，一根复位电路，一根RXD数据线，一根TXD数据线。
2）在WINDOWS98SE/ME/2000/XP下运行UBS负载能力检测。
（3）性能和规格
1）软件：ECM拷贝即可。
2）实测速度（PIII/800M，Windos98se，USB1.1）。
3）体积：100mm×110mm×26mm。
4）质量：200g。
5）功率：<2.5W （5V/500mA）。

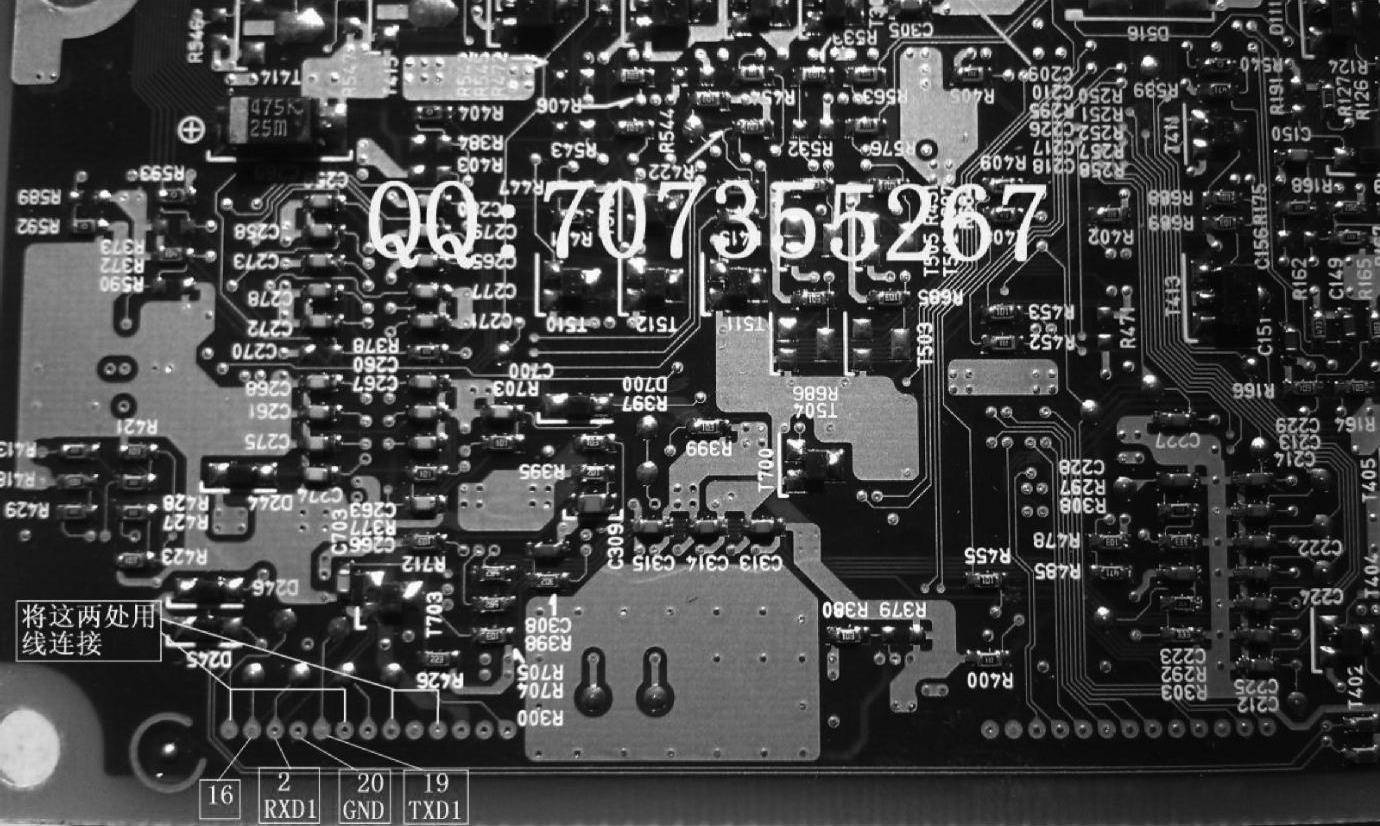

潍柴博世EGD-7电脑板读写接线图如图8-2所示。
图8-2 潍柴博世EGD-7电脑板读写接线图

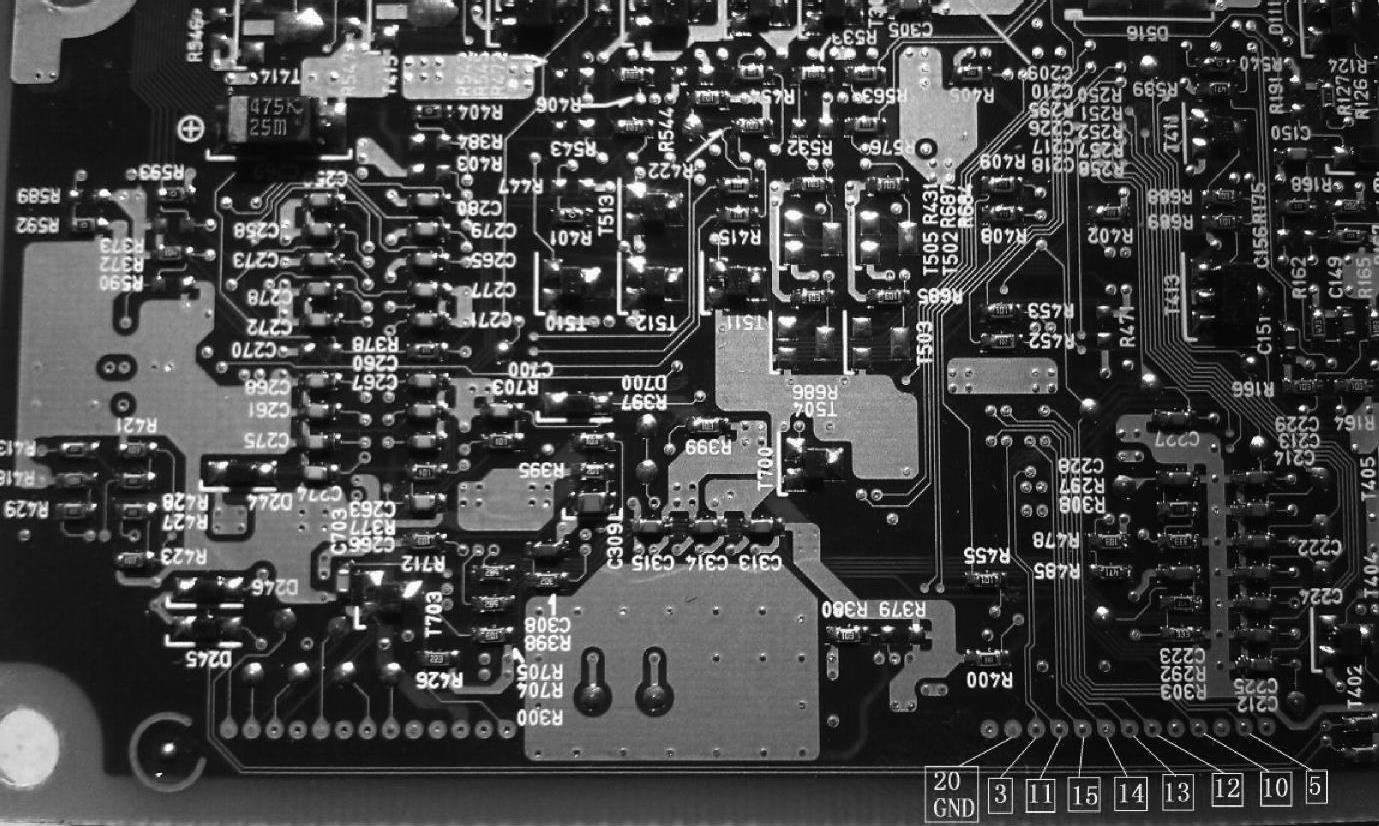

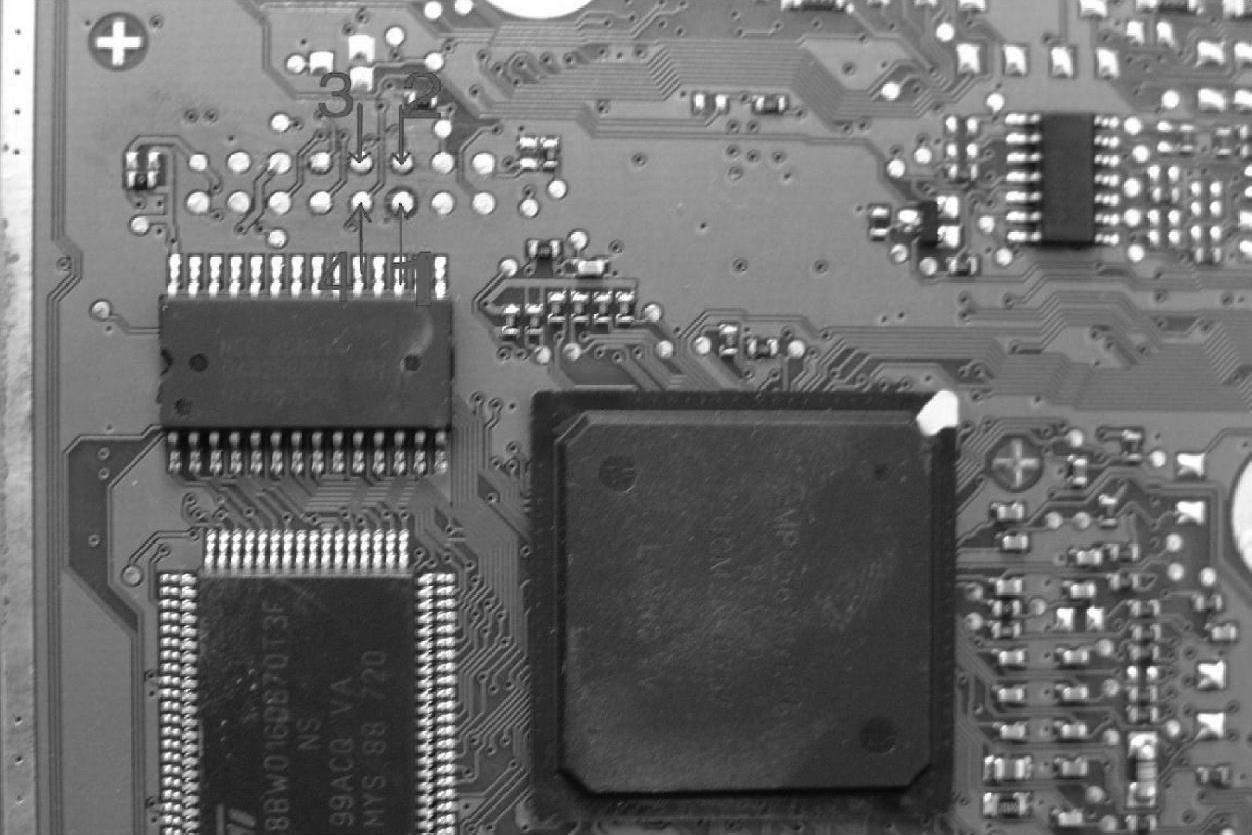

博世EGD-16电脑板读写接线图如图8-3所示。
（4）安装说明
1）复制整个文件夹到硬盘。
2）从CRTWindows/system32文件夹复制文件到硬盘中新建的文件夹。
3）连接接口，USB和驱动目录安装驱动程序。
4）运行loader-all4.exe。
（5）使用说明
1）先把ECU与编程器连接好（1、2、3、4四根线）。
2）编程器与电脑连接好（USB线）。
3）给ECU上电，使其产生5V、3.3V、2.5V电压。
图8-3 博世EGD-16电脑板读写接线图
4）运行loader-all4.exe。
5）读出数据或者写入数据。
2.瑞萨7055CPU型编程器
瑞萨7055CPU型编程器具有体积小、功耗低、可靠性高的特点，是专为开发瑞萨CPU而设计的专用编程器。瑞萨7055型编程器采用USB通用串口与PC机连接通信，传输速率高，抗干扰性能好，可靠性能极高，而且无需外接电源，特别适合电池供电的笔记本电脑在车间使用。

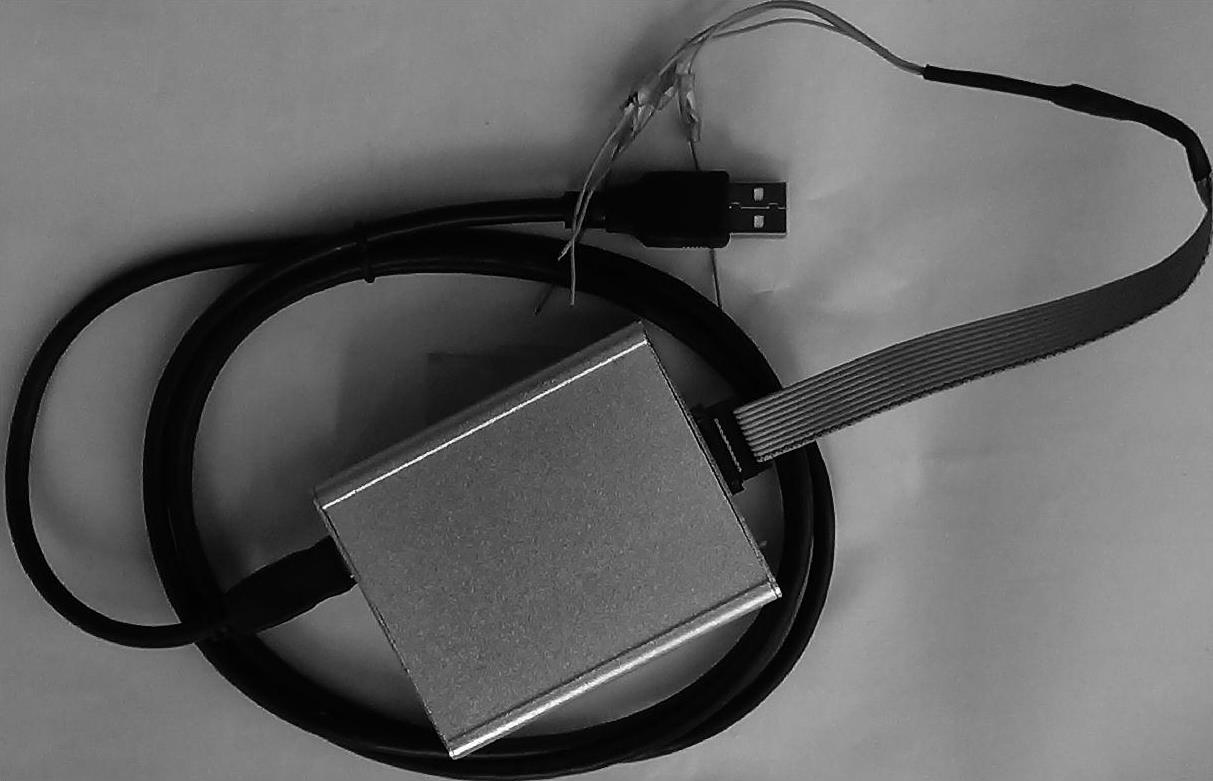

瑞萨7055CPU型编程器8-4所示。
图8-4 瑞萨7055CPU型编程器

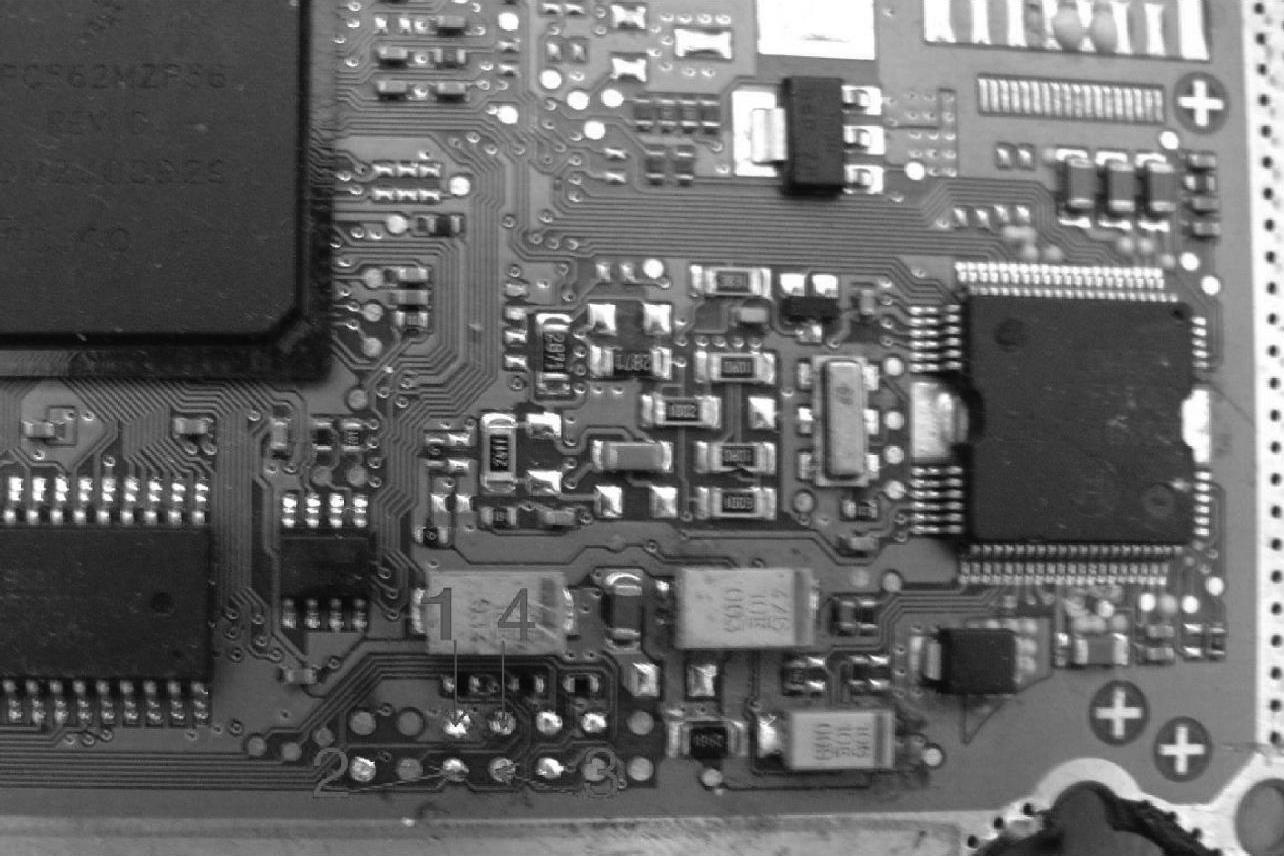

瑞萨7055CPU型编程器与日本电装电脑板写入时的连接图如图8-5所示。
瑞萨7055CPU型编程器与日本电装电脑板读出时的连接图如图8-6所示。
图8-5 瑞萨7055CPU型编程器与日本电装电脑板写入时连接图
图8-6 瑞萨7055CPU型编程器与日本电装电脑板读出时连接图
（1）安装说明
1）复制整个文件夹到电脑C盘。
2）运行你电脑上的口令及密码。
3）在你电脑上注册即可。
4）连接USB接口，安装驱动程序。
5）运行程序master.exe。
（2）使用说明
此编程器可以给各种电装电脑板包括汽油车电脑板、柴油车电脑板（只要是瑞萨7055CPU、瑞萨7058CPU）都可以编程。
1）读取时先把ECU与编程器连接好（按照图8-6所示）。
2）编程器与电脑连接好（USB线）。
3）给ECU上电，使其产生5V、3.3V、2.5V电压。
4）运行loader-all4.exe。
5）读出数据保存。
6）写入时先把ECU与编程器连接好（按照图8-5所示）。
7）编程器与电脑连接好（USB线）。
8）给ECU上电，使其产生5V、3.3V、2.5V电压。
9）运行loader-all4.exe。
10）写入数据。
