3.3.5  死区分析

由于电动机采用桥式驱动，这就使控制桥臂导通时，产生上下桥臂同时导通的可能，如果上下桥臂同时导通，使电路发生短路，将会造成电力电子器件击穿的情况，如图3-30所示，这种情况应该绝对避免。因此，经常要用到一对无重叠的PWM脉冲输出去开通和关断这两个器件。死区时间经常被插入到一个器件的关断和另一个器件的开通之间。这种延时使得在一个电力MOSFET开通前，另一个电力MOSFET已完全关断。所需的延时时间由电力电子器件的开通和关断特性及具体应用中的负载决定。比如INFINEON公司的BTS7700G器件，高边关断时间为160μs，低边开通时间为45ns（@16W），此时死区时间应该大于200μs，如图3-31所示。

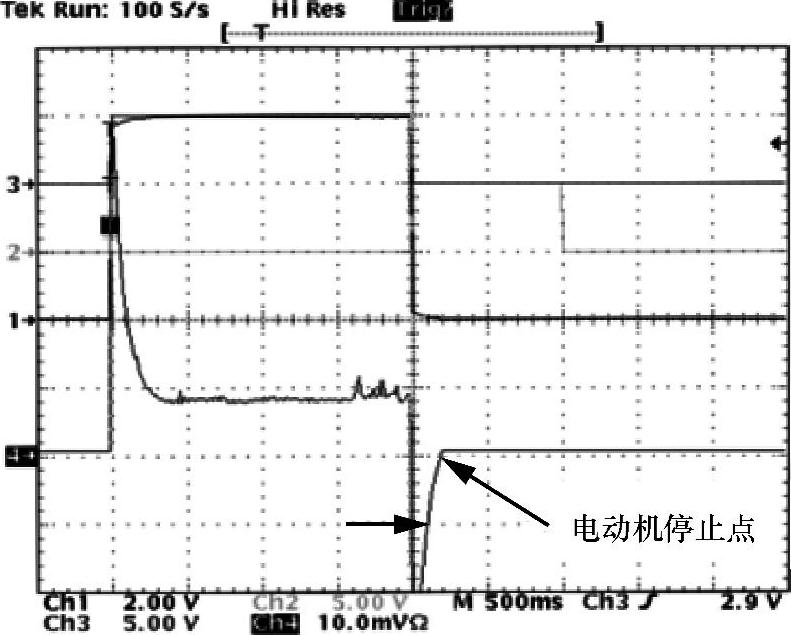

图3-28 电动机电压及电流变化情况

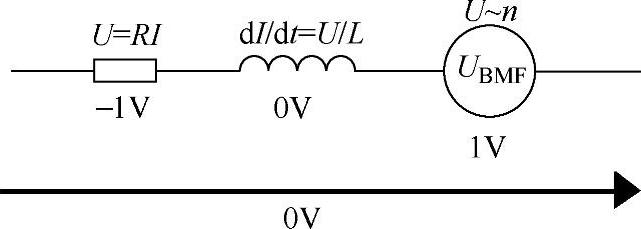

图3-29 电动机端电压形成

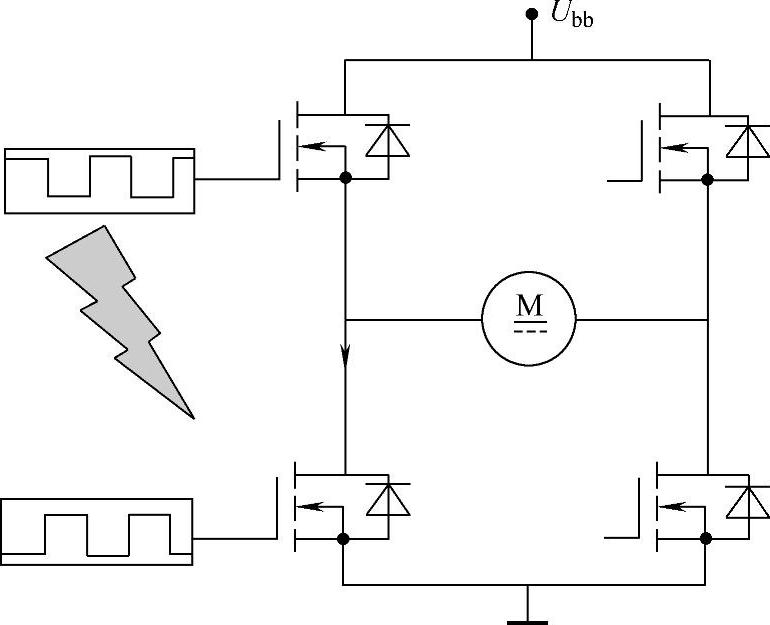

图3-30 驱动桥上下桥臂同时导通

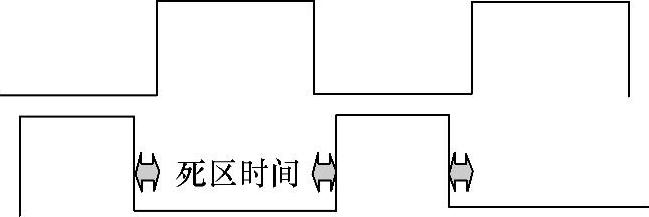

图3-31 BTS770G
