4.6  开模行程的校核

注塑机模座间距是指注塑机动模座和定模座之间的间距，如图4-15所示。S_k是注塑机动模座与定模座之间的最大模座间距，注塑机模座行程S是指动模座在开闭模中实际移动的距离，模具闭合高度H_m是指模具合拢时的高度。

对于所选用的注塑机，模具的闭模高度必须满足

H_min≤H_m≤H_max （4-13）

式中 H_min——注塑机允许的最小模具闭合高度，也就是最小模座间距（mm）；

H_max——最大模具闭合高度（mm）；

H_m——模具的实际闭合高度（mm）。

对液压式合模装置，注塑机模座最大间距S_k是个固定值，注塑机最大模座行程S_max在ΔH范围内可调；对液压机械式合模装置，注塑机最大模座行程S_max是个定值，模座最大间距S_k在ΔH范围内可调。

开模取出塑件所需的开模距离必须小于注塑机的最大开模行程。开模行程的校核有以下几种情况：

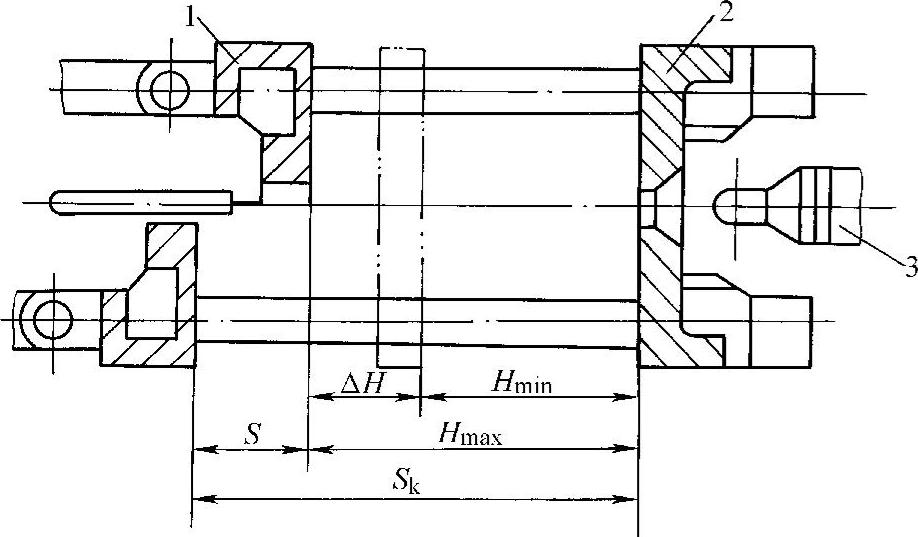

图4-15 注塑机动、定模座之间的间距

1—动模座 2—定模座 3—喷嘴
