有侧向抽芯的开模行程校核

当利用开模行程完成侧向抽芯时，开模行程的校核还应考虑完成抽拔距L而所需要的开模行程H_c，如图4-19所示。

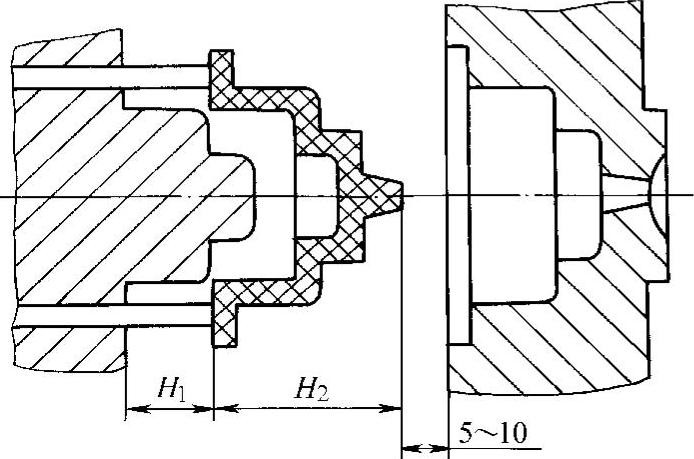

图4-18 H₁不等于型心高度的情况

图4-19 有侧向抽芯机构模具模座行程

当H_c＞H₁+H₂时，开模行程应按下式校核：S≥H_c+（5～10）mm （4-20）

当H_c≤H₁+H₂时，仍按式（4-14）～式（4-19）校核。

此外，各种型号注塑机的推出装置、推出形式和最大推出距离等各不相同，设计模具时应该与之相适应。
