注塑机最大开模行程与模具厚度有关

对于全液压式合模机构的注塑机，最大开模行程受到模具厚度的影响。此时最大开模行程等于注塑机移动、固定模板台面之间的最大距离S_k减去模具厚度H_m。

1）对于单分型面注塑模，按下式校核：

S=S_k-H_m≥H₁+H₂+（5～10）mm （4-16）

S_k≥H_m+H₁+H₂+（5～10）mm （4-17）

2）对于双分型面注塑模，按下式校核：

S=S_k-H_m≥H₁+H₂+a+（5～10）mm （4-18）

S_k≥H_m+H₁+H₂+a+（5～10）mm （4-19）

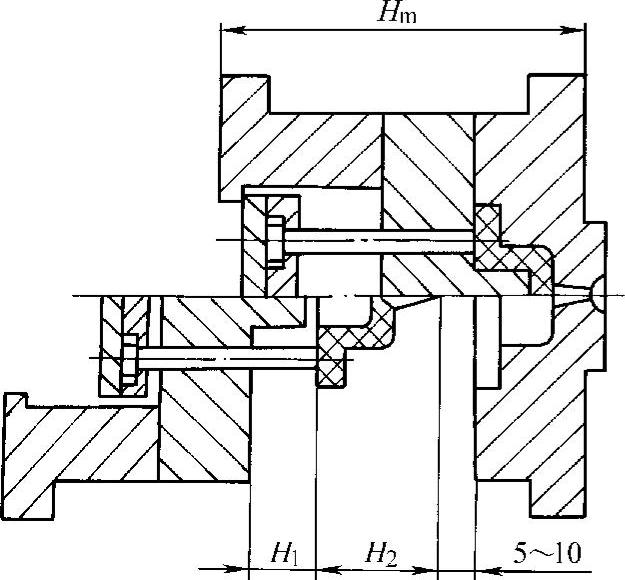

图4-16 单分型面注塑模模座行程

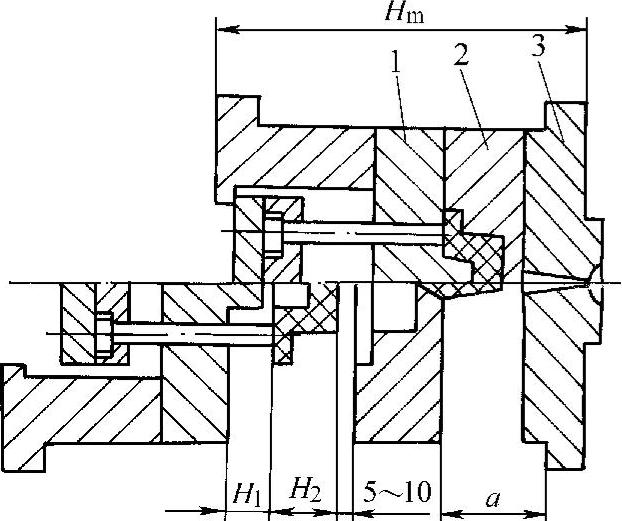

图4-17 双分型面注塑模模座行程

1—动模板 2—浇口板 3—定模板
