5.7.3  液压或气压抽芯机构

侧芯的移动是靠液体或气体的压力，通过液压缸（或气缸）、活塞及控制系统而实现的。图5-181所示是侧芯在定模一边，利用气缸在开模前使侧芯移动，然后再开模。这种结构没有锁紧装置，因此，必须如图5-181所示的那样，侧孔为通孔，使得侧芯没有后退的力，或是型芯承受侧压力很小，气缸压力即能使侧芯锁紧不动。

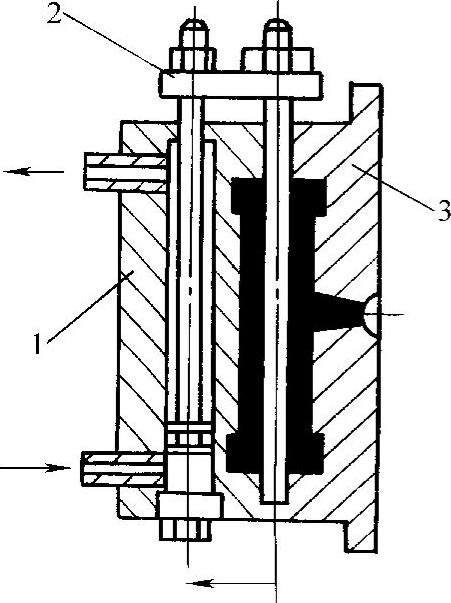

图5-181 气压抽芯

图5-182所示是有锁紧装置的液压抽芯机构，侧芯在动模一边。开模后，首先由液压抽出侧芯，然后再推出塑件，推出系统复位后，侧芯再复位。液压抽芯可以单独控制型芯的运动，不受开模时间和推出时间的影响。

图5-183所示是液压抽长型芯机构。由于采用了液压抽芯，因此避免了作用瓣合模组合形式，使模具结构简化。并且当侧芯很长、抽拔距很大时，用斜导柱抽芯机构也不合适，用液压抽出比较好，液压抽芯抽拔力大，运动平稳。

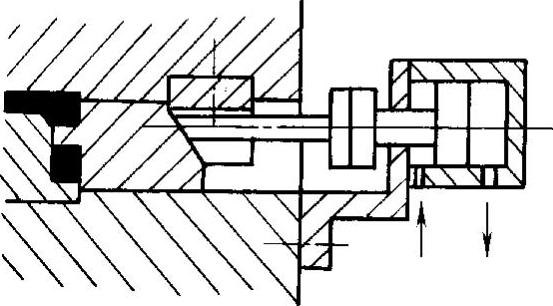

图5-182 液压抽芯机构

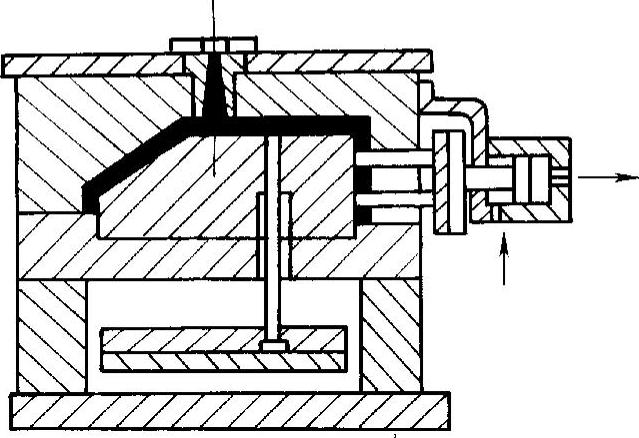

图5-183 液压抽长型芯机构

1—动模 2—型芯固定板 3—定模
