5.9.3  常见的各种冷却系统结构

5.9.3 常见的各种冷却系统结构

由于塑件的形状是各种各样的，必须根据型腔内的温度分布、浇口位置等设计不同的冷却系统。下面介绍型腔、型芯的冷却结构以及局部冷却和加热装置。

1.型腔冷却系统结构

最常见的型腔冷却结构如图5-211所示，采用钻孔的方法比较容易加工，用堵头使冷却水沿指定方向流动。图5-212所示为型腔开设环形冷却水槽的形式，这种结构一定要很好地密封。图5-213所示是比较深的圆形制件型腔冷却的形式。

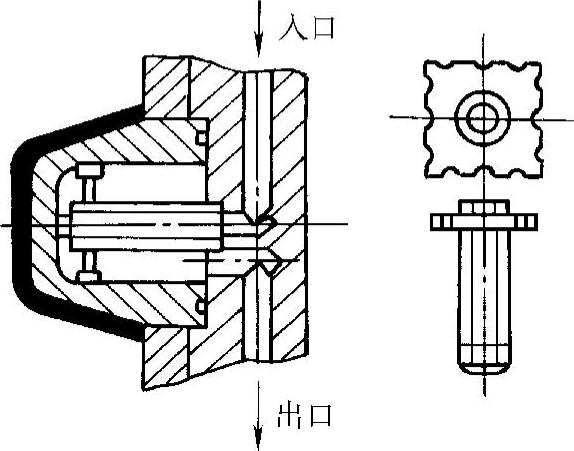

图5-211 冷却水槽结构

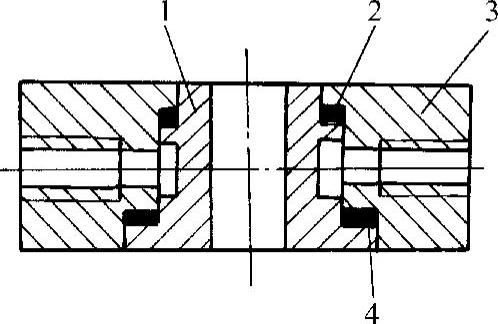

图5-212 型腔冷却

1—型腔 2、4—密封圈 3—固定板

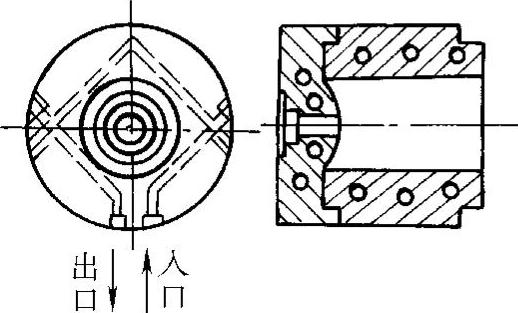

图5-213 深腔冷却

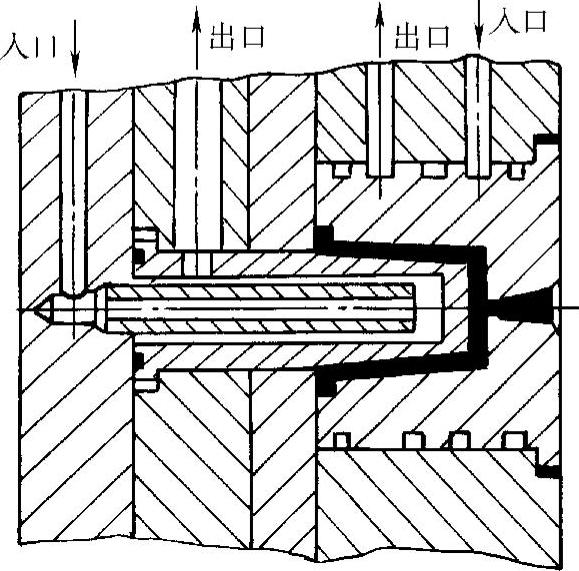

图5-214 喷射式冷却

2.型芯冷却系统结构

型芯的冷却结构根据塑件的深度、宽度等大小不同而异。除图5-204～图5-209所示结构外，还使用喷射式循环水路或冷却水与压缩空气并用的情况。图5-214所示为主要冷却回路在定模型腔，沿浇口附近成环状回路，型芯为喷射式冷却。图5-215所示为冷却水与压缩空气并用的例子，在推出杆内设有喷射的冷却水路，压缩空气起冷却及进气作用。图5-216所示是为了扩大冷却型芯的上面，使用了没有冷却水通孔的特殊隔板，提高了冷却效果。

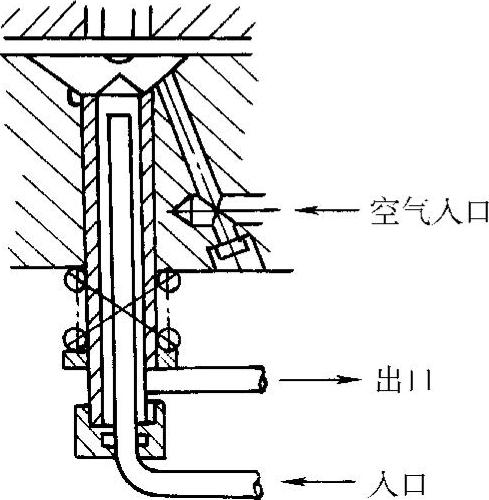

图5-215 冷却水与压缩空气并用的结构

图5-216 特殊隔板冷却型芯结构
