10.1  模架组成零件

注塑模模架以其在模具中的应用方式，分为直浇口与点浇口两种形式，其组成零件分别如图10-1和图10-2所示。

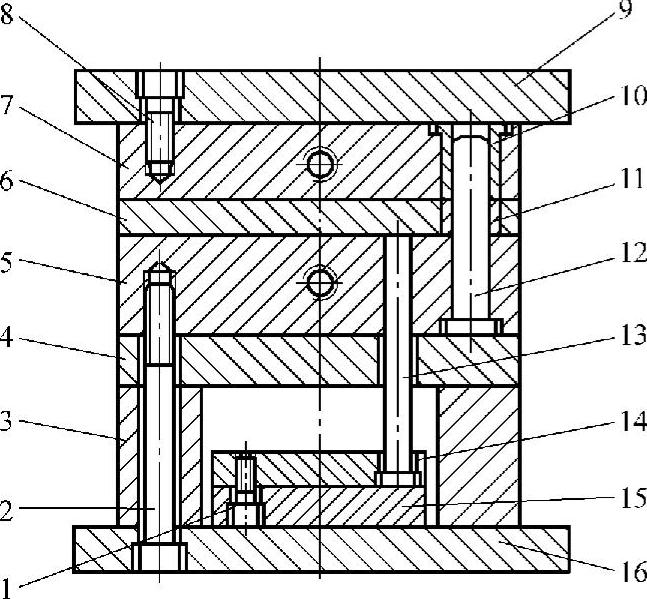

图10-1 直浇口模架组成零件

1、2、8—内六角螺钉 3—垫块 4—支承板 5—动模板 6—推件板 7—定模板 9—定模座板 10—带头导套 11—直导套 12—带 头导柱 13—复位杆 14—推杆固定板 15—推板 16—动模座板

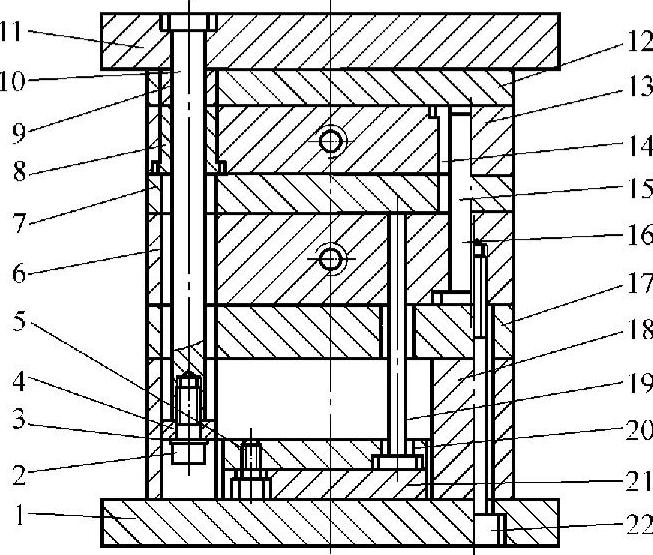

图10-2 点浇口模架组成零件

1—动模座板 2、5、22—内六角螺钉 3—弹簧垫圈 4—挡环 6—动模板 7—推件板 8—带头导套 9—直导套 10—拉杆导柱 11—定模座板 12—推料板 13—定模板 14—带头导套 15—直导套 16—带头导柱 17—支承板 18—垫板 19—复位杆 20—推杆固定板 21—推板
