实例3  带轮注塑模

实例3 带轮注塑模

零件材料：聚酰胺6

零件图：见图12-3a

模具结构图：见图12-3b

说明：

1）该模具为斜导柱分型推杆脱膜机构，采用一模一腔形式。

2）注塑成型后，侧滑块8完全抽出带轮，推杆10将塑料制件推出。

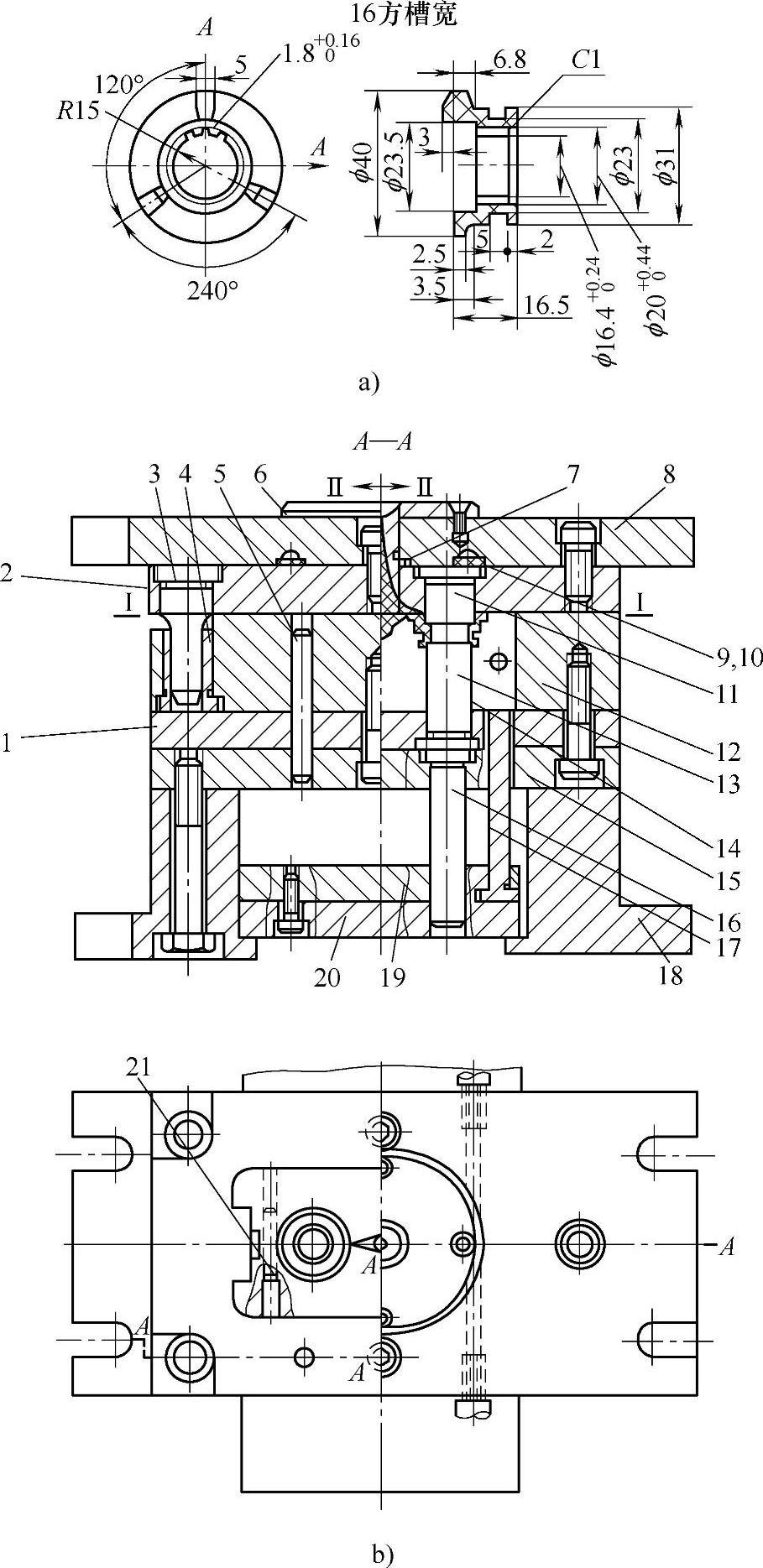

图12-1 活动圈注塑模

a）零件 b）模具结构

1—型芯固定板 2—定模板 3—带肩导柱 4—带头导套 5—圆柱销 6—定位圈 7—浇口套 8—定模座板 9—密封环 10—水管接头 11—上型芯 12—动模板 13—下型芯 14—成型滑块 15—支承板 16—推板导柱 17—推块 18—动模座板 19—推杆固定板 20—推板 21—导销

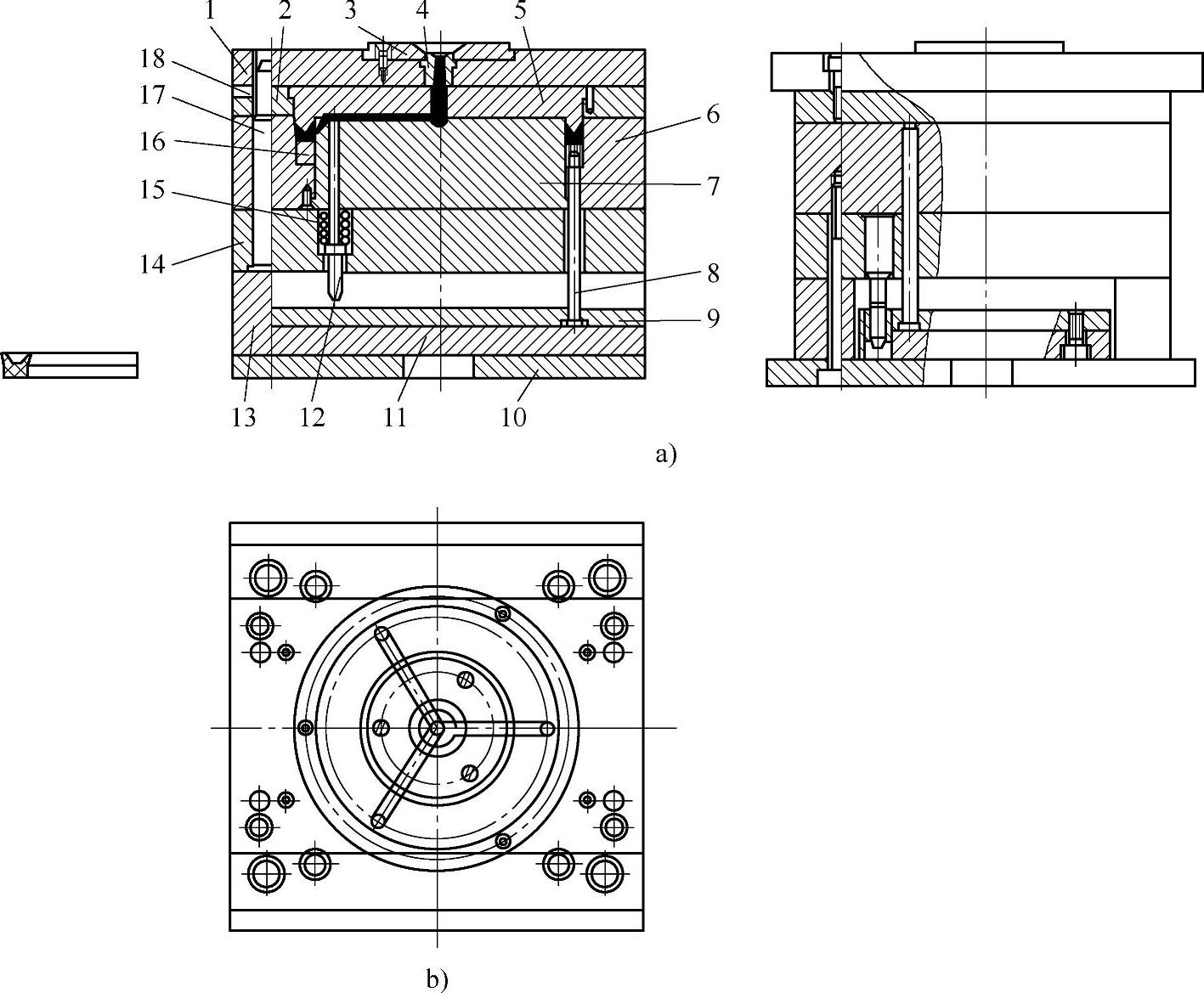

图12-2 密封圈注塑模

a）零件 b）模具结构

1—定模座板 2—定模板 3—定位圈 4—浇口套 5—浇口板 6—动模板 7—型芯 8—推杆 9—推固定板 10—动模座板 11—推板 12—顶柱 13—支承块 14—垫板 15—弹簧 16—导柱 17—导套 18—脱料圈
