实例4  滚轮注塑模

实例4 滚轮注塑模

零件材料：ABS

零件图：见图12-4a

模具结构图：见图12-4b

说明：

1）该模具为推杆脱模机构，采用一模十二腔形式，并采用潜伏式浇口进料，在推出时被切断可自行脱落，省去了清除浇口工序，因此，很适合大批量生产。

2）注塑成型后，在推板11、推杆固定板13和推杆14、16的作用下，将制件推出。

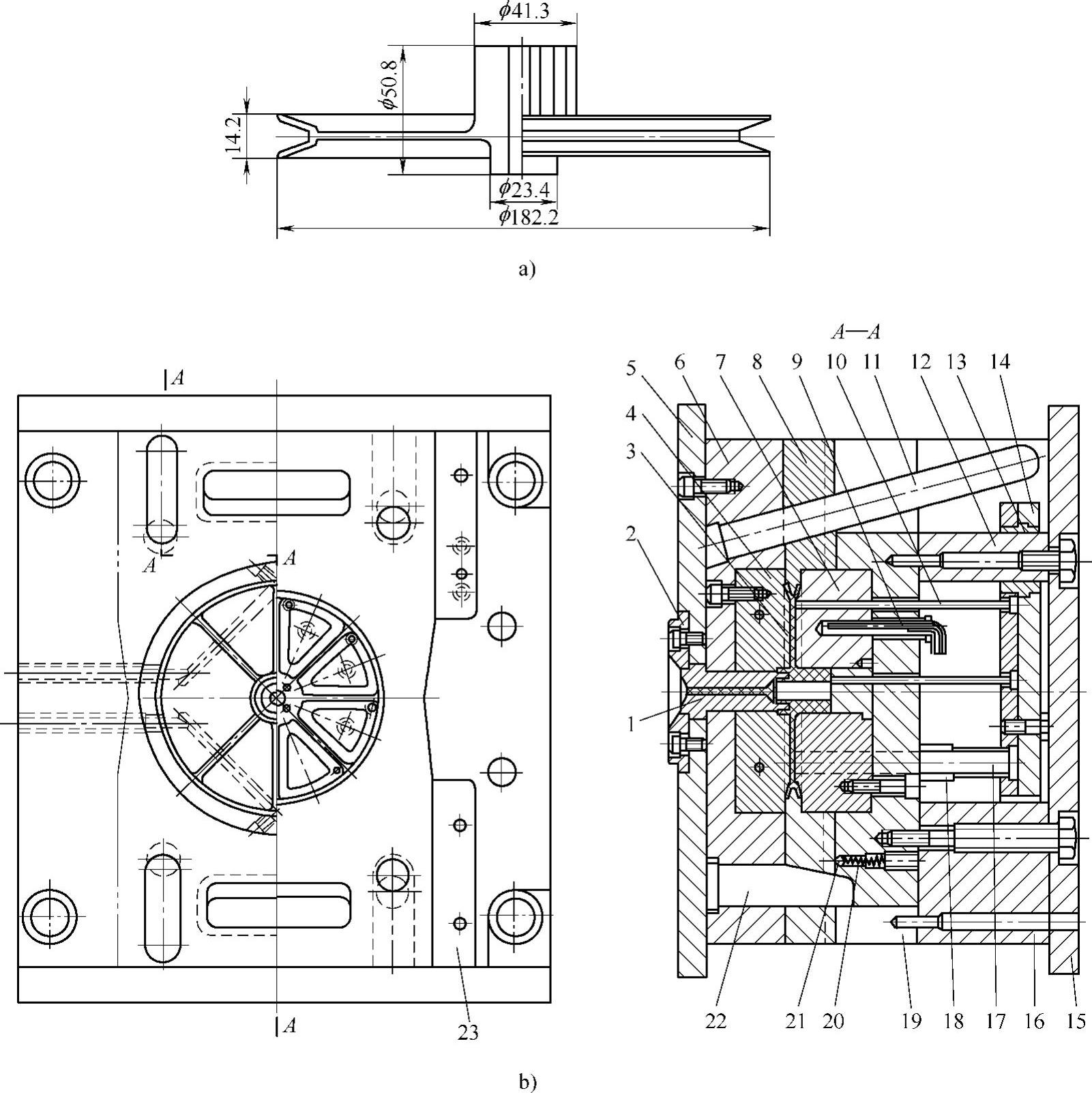

图12-3 带轮注塑模

a）零件 b）模具结构

1—浇口套 2—定位圈 3—动模镶件 4—定模镶件 5—定模固定板 6—定模板 7—动模镶件 8—侧滑块 9—喷流水嘴 10—推杆 11—斜导柱 12—推板导柱 13—推板导套 14—推板 15—动模固定板 16—垫块 17—复位杆 18—定距件 19—动模板 20—弹簧 21—钢球 22—斜楔 23—斜楔块挡板

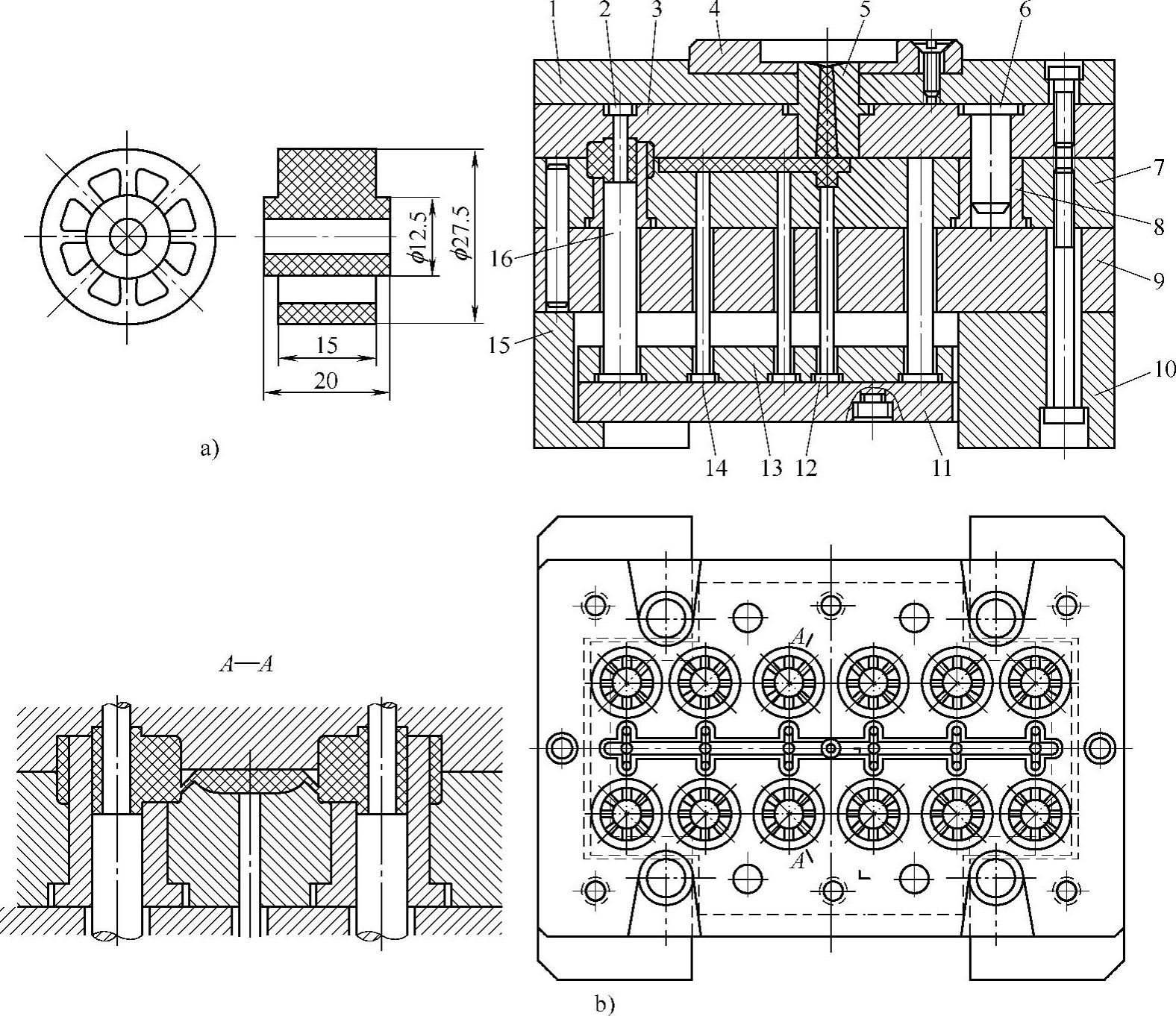

图12-4 滚轮注塑模

a）零件 b）模具结构

1—定模座板 2—型芯 3—定模板 4—定位圈 5—浇口套 6—导柱 7—动模 8—导套 9—垫板 10—动模座板 11—推板 12—拉料杆 13—推杆固定板 14、16—推杆 15—支承块
