实例6  传动轮注塑模

零件材料：聚甲醛

零件图：见图12-6a

模具结构图：见图12-6b

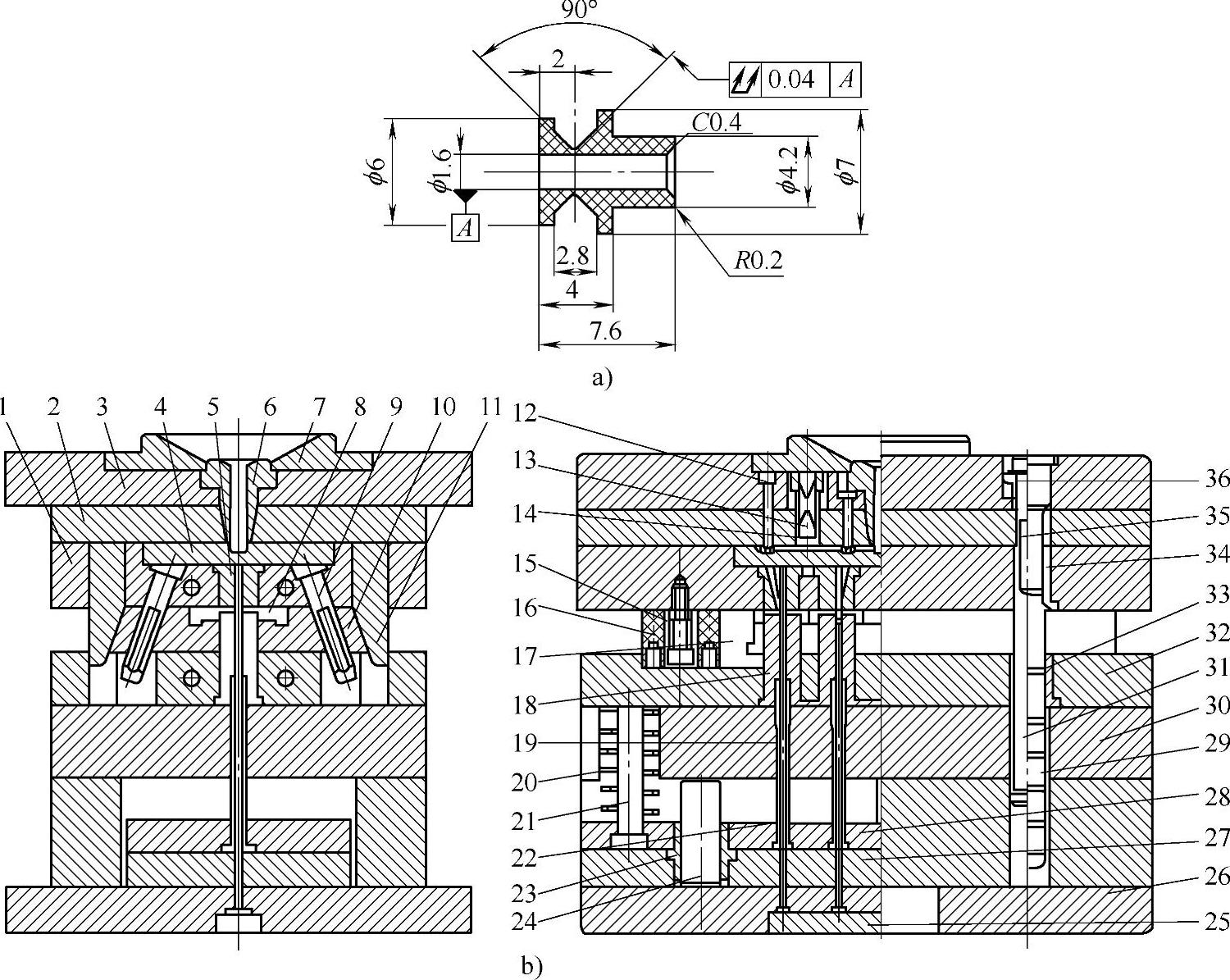

图12-6 传动轮注塑模

a）零件 b）模具结构

1—定模板 2—脱浇板 3—定模座板 4—垫板 5—定模型腔套 6—浇口套 7—定位圈 8—组列成型镶块 9—斜导柱 10—滑块 11—斜楔 12—Z形拉料杆 13—弹簧 14—浇道弹顶脱料柱 15—定距拉料套 16—聚氨酯套 17—侧压导板 18—动模型腔套 19—推管 20—矩形截面弹簧 21—复位杆 22—型芯 23、33、34—导套 24—柱销 25—小垫板 26—动模座板 27—推杆垫板 28—推管固定板 29—导柱 30—动模垫板 31—定距拉杆 32—动模板 35—内六角螺钉 36—开模定距套

说明：

1）该模具为斜导柱分型推管脱模机构，采用一模四腔形式。

2）塑件的上、下部分设计成镶套的形式固定在定模板1、动模板32上，中间部分的带槽成型采用滑块分型的结构，中间轴孔的成型型芯22固定在动模座板部分。

3）为减小磨损，在脱浇板2、定模板1、动模板32上均使用了导套。在大滑块的4个独立的小型腔块可分别调整、更换，互不干涉。
