14.1.5 求解

图14-17所示为求解模块及其快捷命令图标。单击Solver模块图标，进入求解模块。

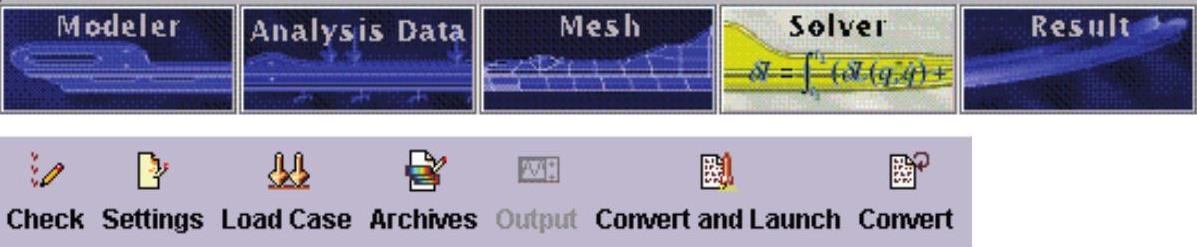

图14-17 求解模块及其快捷命令图标

（1）单击Convert and Launch图标。

（2）设置工作目录，浏览并选择目录D：\Samwork。

（3）设置求解需要的内存为100（单位为MB）。

（4）单击Eigen ValuesSweeping标签，打开Eigen ValuesSweeping选项卡，如图14-18所示。

（5）Number of Eigen Values：输入特征值10。

（6）Initial frequency：输入扫频初始频率0Hz。

（7）End frequency：输入扫频终止频率200Hz。

（8）Number Of Frequencies：输入扫频次数20。

扫频从0～200Hz，间隔为10Hz，600r/min。

（9）Algorithm：临界转速计算方法选择Pseudo-Modal（伪模态法）。

Algorithm下面有三种方法：Pseudo-Modal法、Subspace bi-Iteration法和Direct法。其中，Pseudo-Modal法和Subspace bi-Iteration法为扫频法，即计算出转子在不同转速下的涡动频率，并给出复频率与转速的关系曲线图，从图14-18中可以获得临界转速；而Direct法直接计算转子的临界转速。

（10）单击图标，提交作业，并显示执行状态的监视对话框（如图14-19所示）。

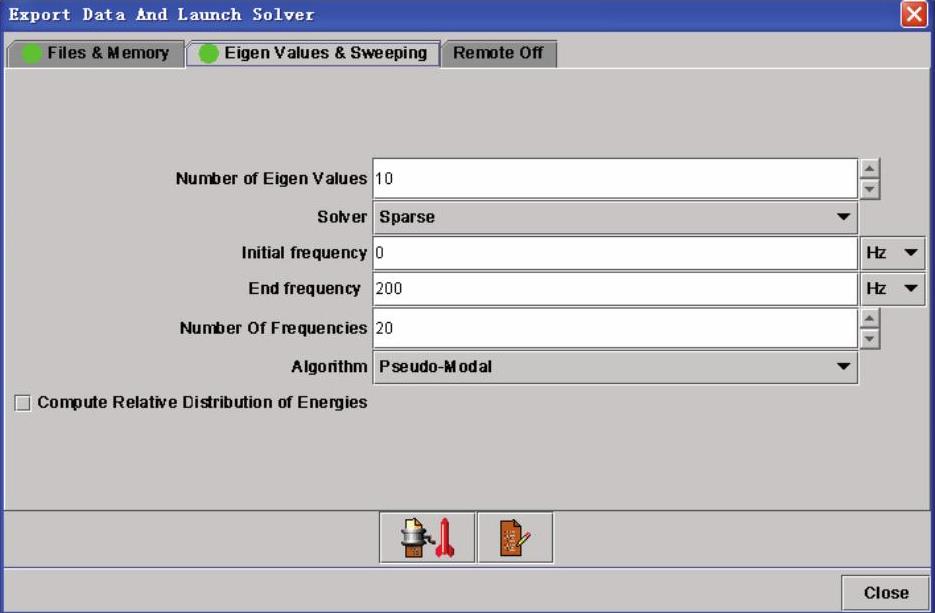

图14-18 Solver对话框

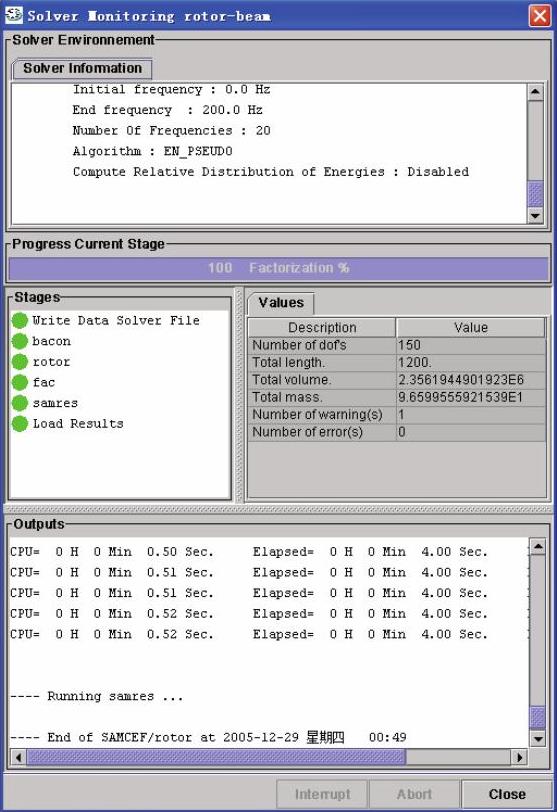

图14-19 监视对话框

（11）当计算完成后，单击Close按钮，关闭监视对话框。

（12）再次单击Close按钮，关闭Solver Launch对话框。

（13）单击工具条中保存文件的快捷图标进行保存。
