14.1.4  网格

14.1.4 网格

图14-14所示为Mesh模块。单击Mesh模块图标，进入网格划分模块，同时显示网格处理的快捷命令图标。

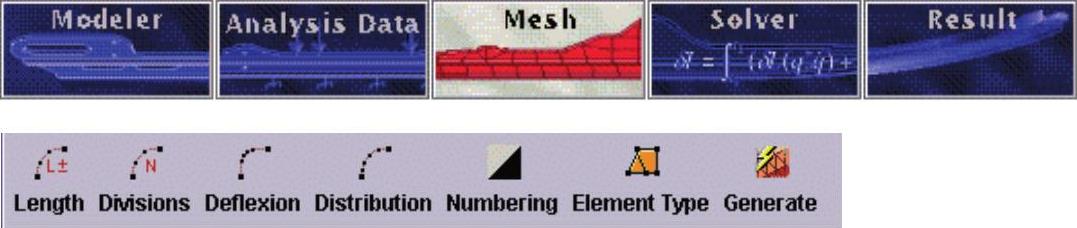

图14-14 网格划分模块及其快捷命令图标

1.网格划分

（1）确认数据树中Model下的Wire1已经被选中，或者直接在屏幕上用鼠标单击线Wire1。

（2）单击Length图标。

（3）设置Average Mesh Size为20。

（4）单击Apply按钮。

（5）单击Generate图标，弹出网格生成对话框。

（6）单击Apply按钮，生成梁模型单元。

2.数据树

（1）在数据树中选中Model下的Directory，单击鼠标右键，在弹出的快捷菜单中选择Hide命令，将几何图形隐藏。

（2）采用同样的方法将Used Data中的项目隐藏。

（3）选中Mesh Model下的Mesh_Wire1。

（4）单击鼠标右键，在弹出的快捷菜单中选择Mesh Aspect→Shrink命令，如图14-15所示。

此操作是收缩显示单元，便于看到单元内部的情况。

（5）在工具条上单击等轴侧3D着色显示图标，屏幕左上角弹出一个图形窗口，显示图14-16所示的有限元网格。

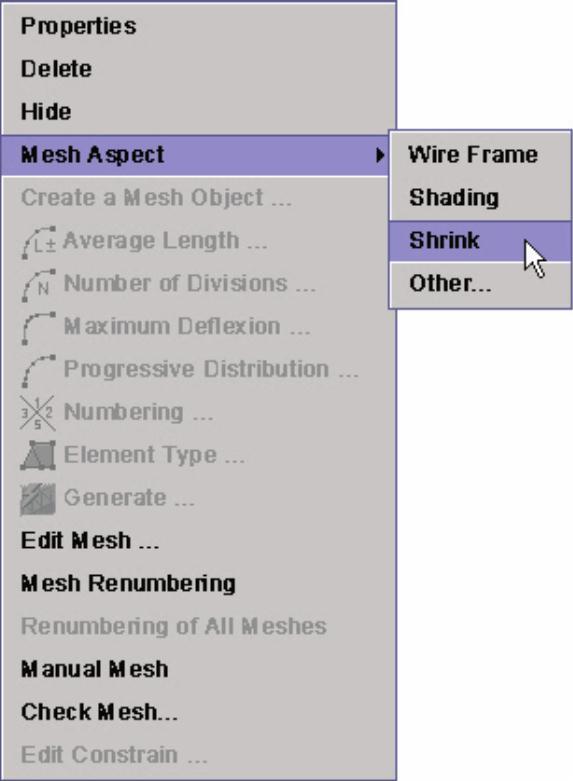

图14-15 选择Shrink命令

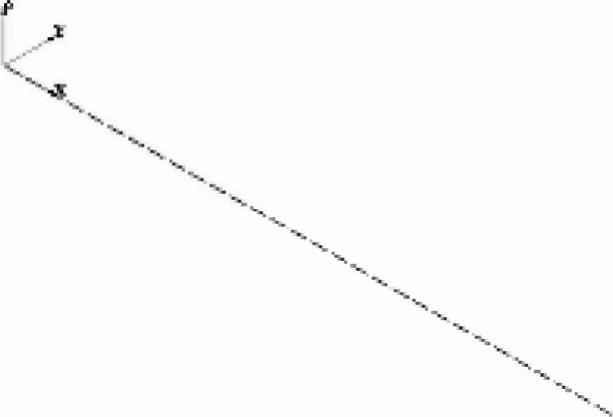

图14-16 有限元网格

3.保存文件

（1）单击工具条中保存文件的快捷图标。

（2）选择文件保存的目录，如D：\Work。

（3）输入文件名rotor-beam。

（4）单击Save按钮，保存文件。
