14.2.7 用直接法求解临界转速
1.对Case A，求解设置
（1）单击Convert and Launch图标。
（2）设置工作目录，浏览并选择目录D：\Samwork。
（3）设置求解需要的内存为100（单位为MB）。
（4）单击Eigen Values
Sweeping选项卡。

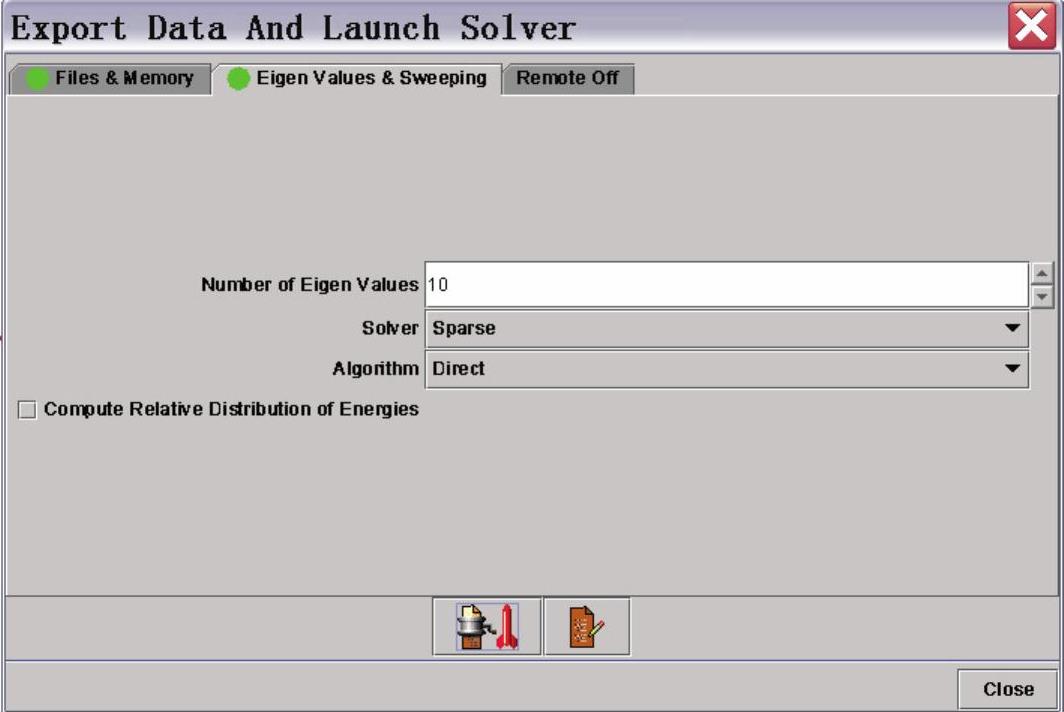

（5）图14-75所示为求解方法设置对话框。在Number of Eigen Values文本框中输入特征值数10。
图14-75 求解方法设置对话框
（6）Algorithm：临界转速计算方法设置为Direct（直接法）。
（7）单击
图标，提交作业，并显示执行状态的监视对话框。
（8）当计算完成后，单击Close按钮，关闭Solver Monitoring对话框。
（9）再次单击Close按钮，关闭Solver Launch对话框。
（10）单击工具条中的保存文件快捷图标进行保存。
2.查看结果
（1）单击Result图标，进入结果显示模块。
（2）在数据树中选择Nodal Displacements。
（3）单击鼠标右键，在弹出的快捷菜单中选择Reference（S）命令，弹出Reference（S）对话框。
（4）用鼠标拖动滑块到频率阶数为2，第1阶正向涡动频率，显示的临界转速振型图如图14-76所示。

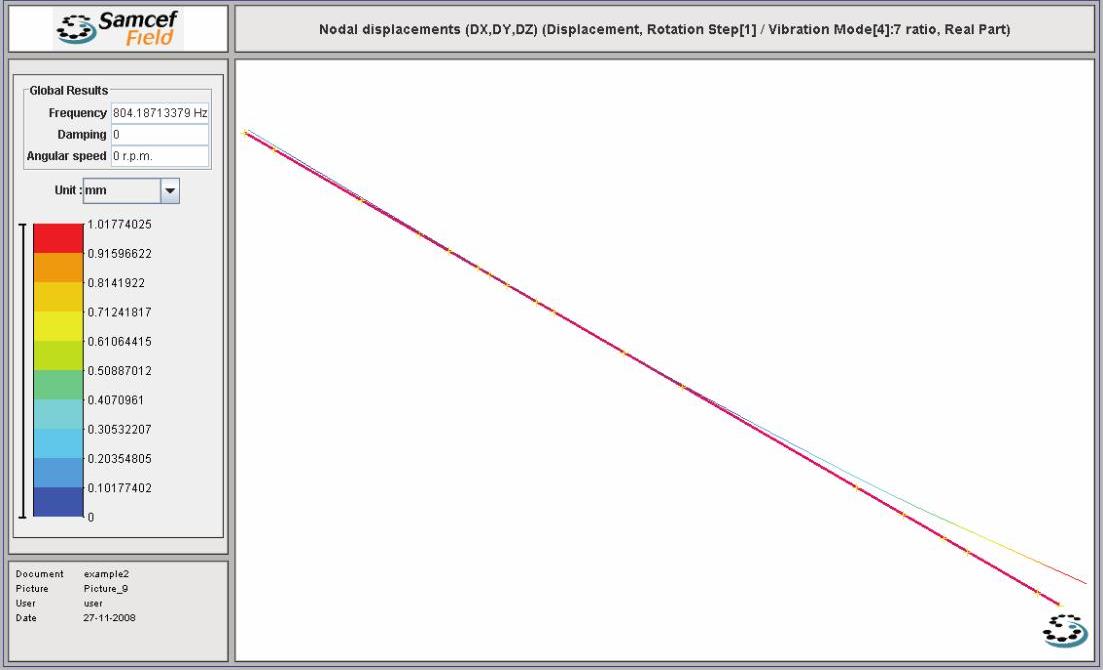

图14-76 Case A的第1阶正向涡动频率临界转速振型图
（5）用鼠标拖动滑块到频率阶数为4，第2阶正向涡动频率，显示的临界转速振型图如图14-77所示。

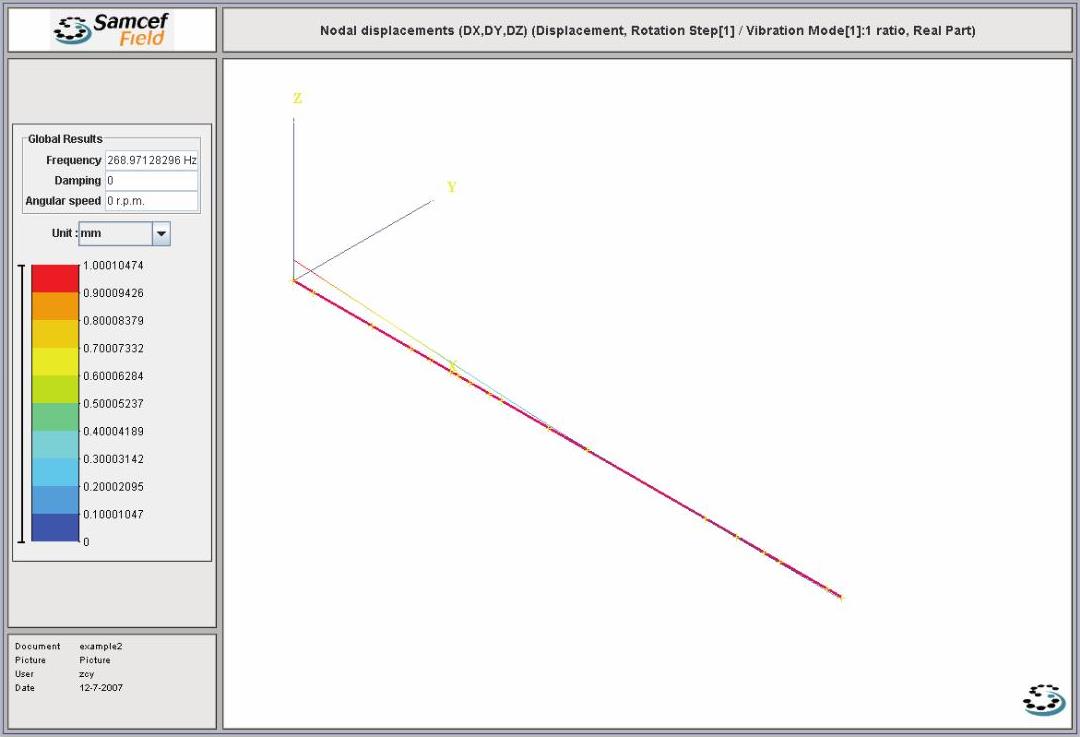

图14-77 Case A的第2阶正向涡动频率临界转速振型图
（6）单击工具条中的保存文件快捷图标进行保存。
对于Case B，第1、2阶临界转速振型图，分别如图14-78和图14-79所示。

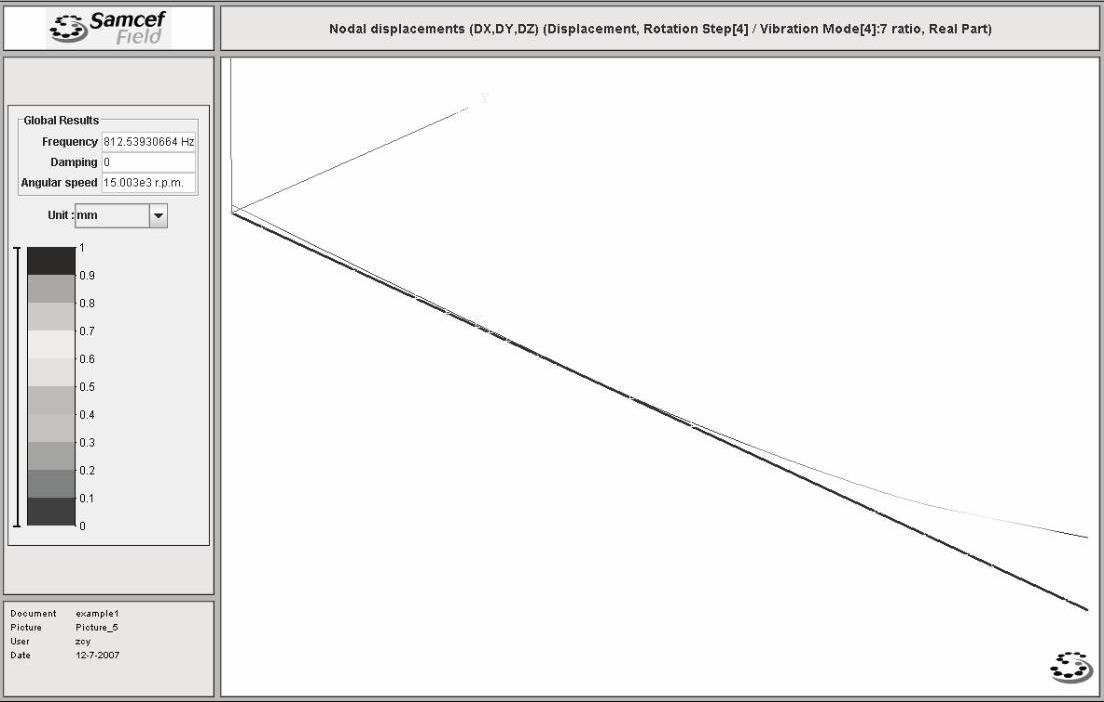

图14-78 Case B的第1阶临界转速振型图

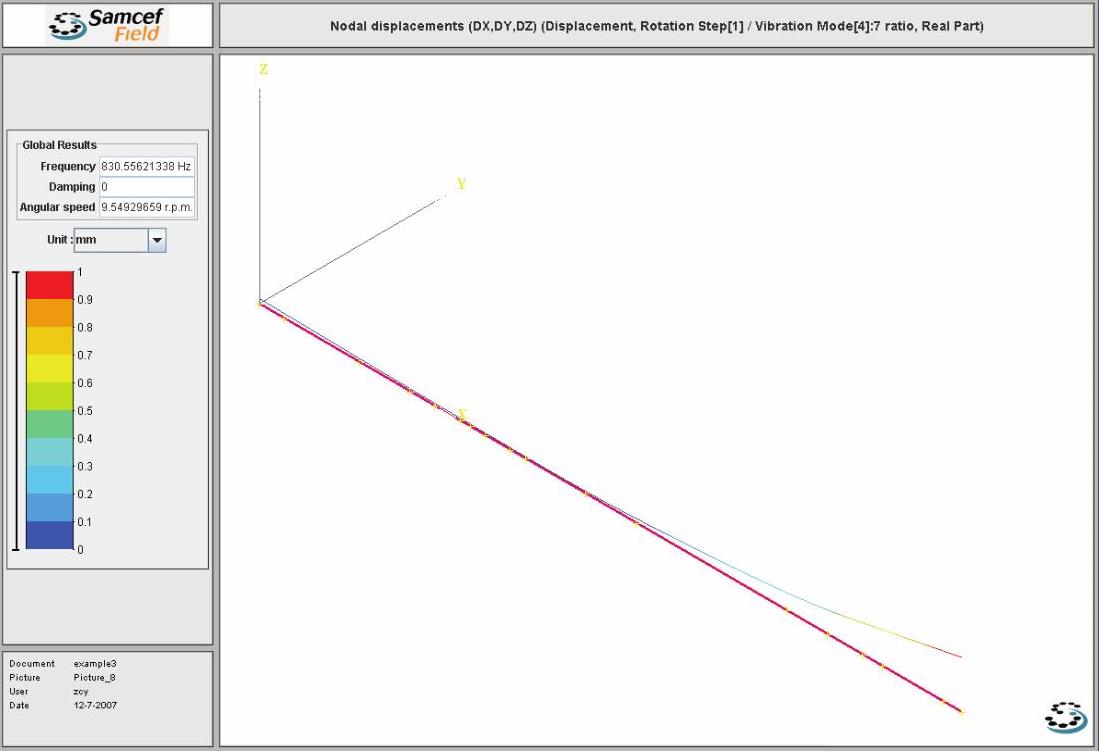

图14-79 Case B的第2阶临界转速振型图
对于Case C，第1、2阶临界转速振型图，分别如图14-80和14-81所示。

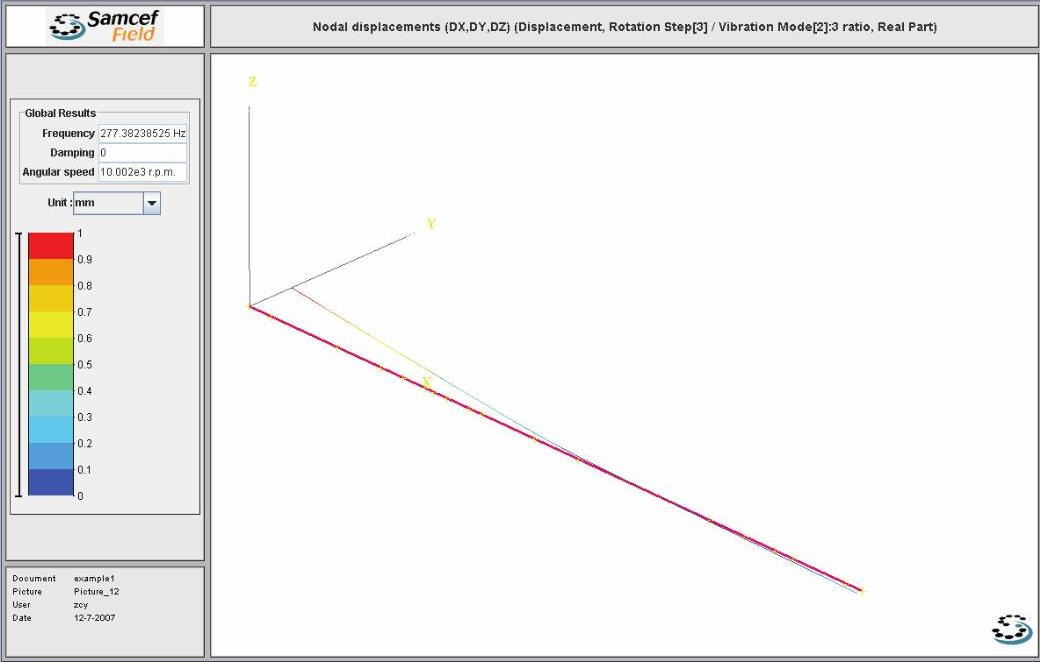

图14-80 Case C的第1阶临界转速振型图
图14-81 Case C的第2阶临界转速振型图
