16.1.5  求解

16.1.5 求解

单击Solver模块图标，进入求解模块。

（1）单击Convert and Launch图标。

（2）如图16-11所示，设置工作目录，浏览并选择目录E：\Work_sam\temp。

（3）设置求解需要的内存为200（单位为MB）。

（4）单击Egien Values&Sweeping标签。

（5）Initial frequency：扫频初始频率为0 Hz，如图16-12所示。

（6）End frequency：扫频终止频率为20 Hz。

图16-11 设置工作目录

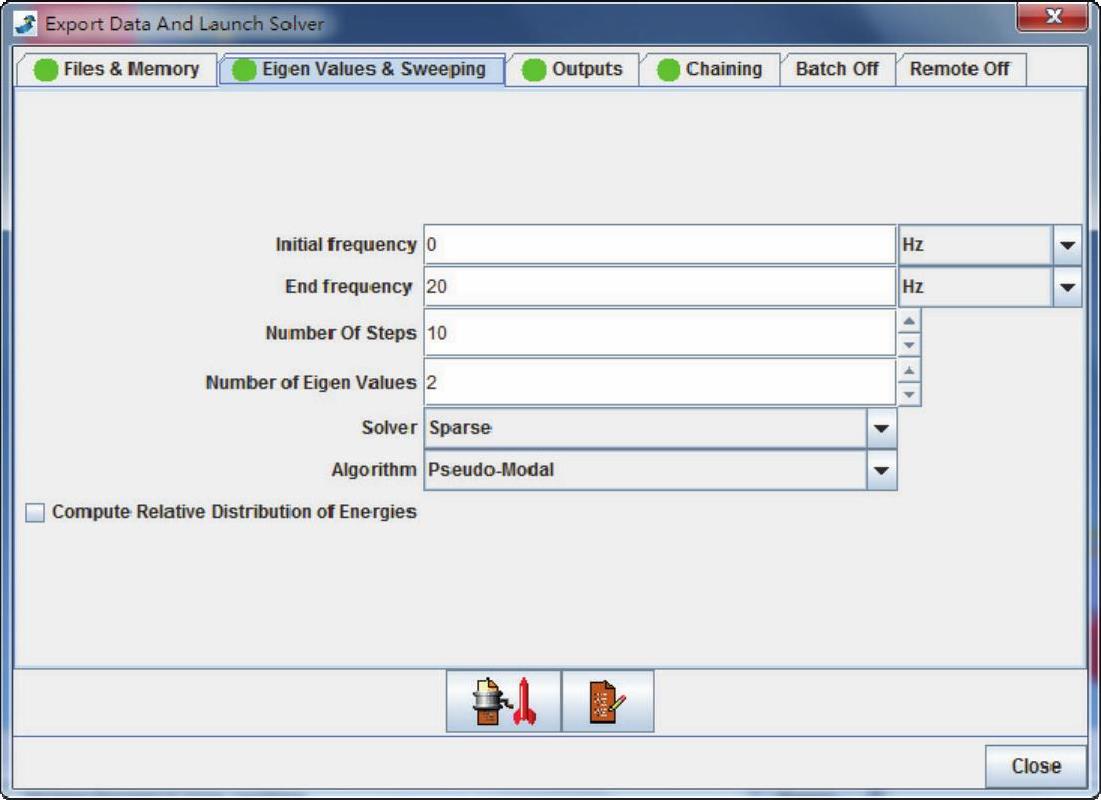

图16-12 Eigen ValuesSweeping选项卡

（7）Number Of Steps：扫频次数10。

（8）Number of Egien Values：输入特征值数2。

扫频从0到20Hz，间隔为2Hz，120rpm。

（9）Algorithm：临界转速计算方法Pseudo-Modal（伪模态法）。

Algorithm下面有三种方法：Pseudo-Modal法、Subspace bi-Iteration法和Direct法。其中Pseudo-Modal法和Subspace bi-Iteration法为扫频法，即计算出转子在不同转速下的涡动频率，并给出复频率与转速的关系曲线图，从图上可以获得临界转速。而Direct法直接计算转子的临界转速。

（10）单击图标，提交作业，并显示执行状态的监视对话框（如图16-13所示）。

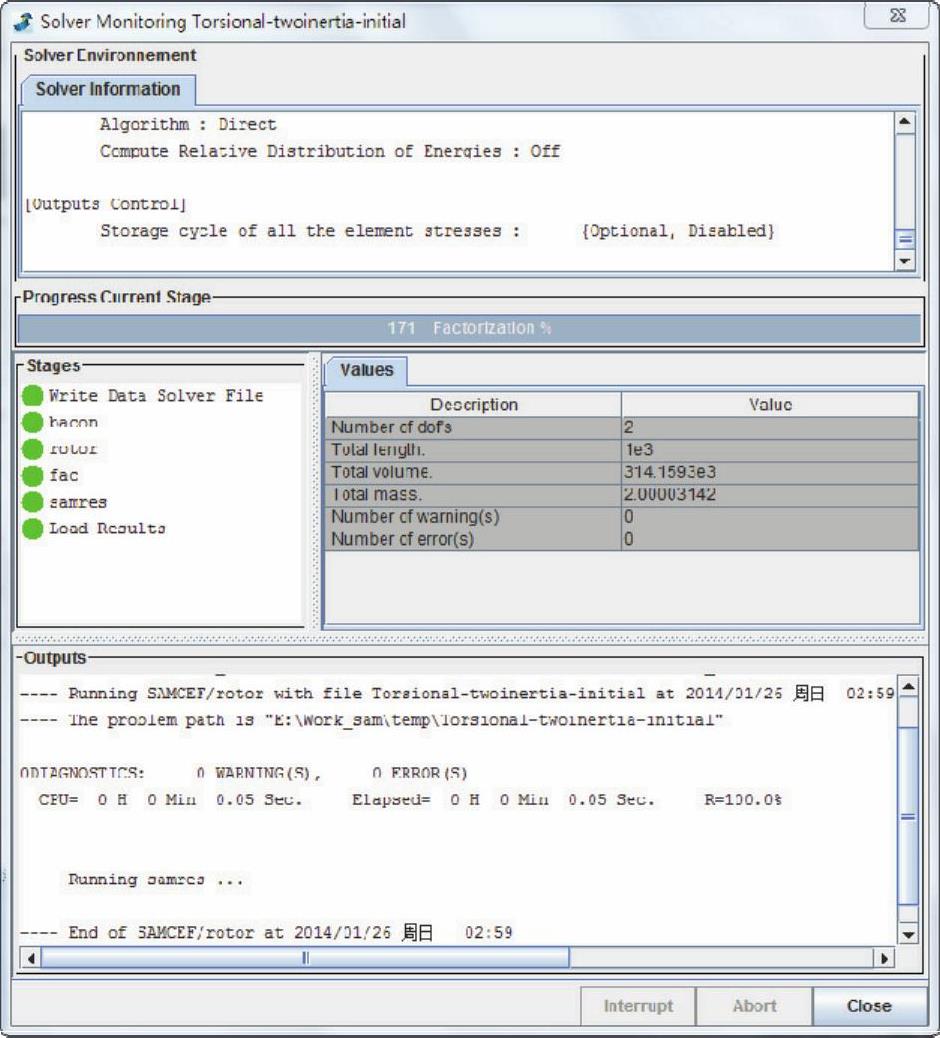

图16-13 Solver监视窗口

（11）当计算完成后，单击Close按钮，关闭监视对话框和Solver Launch对话框。

（12）单击工具条中的保存文件快捷图标保存文件。
