16.1.7  直接法求解临界转速

16.1.7 直接法求解临界转速

1.求解设置

（1）单击Convert and Launch图标。

（2）设置工作目录，浏览并选择目录E：\Work_sam。

（3）设置求解需要的内存为200（单位为MB）。

（4）单击Egien Values&Sweeping标签。

（5）Number of Egien Values：输入特征值数为2，如图16-19所示。

（6）Algorithm：临界转速计算方法设置为Direct（直接法）。

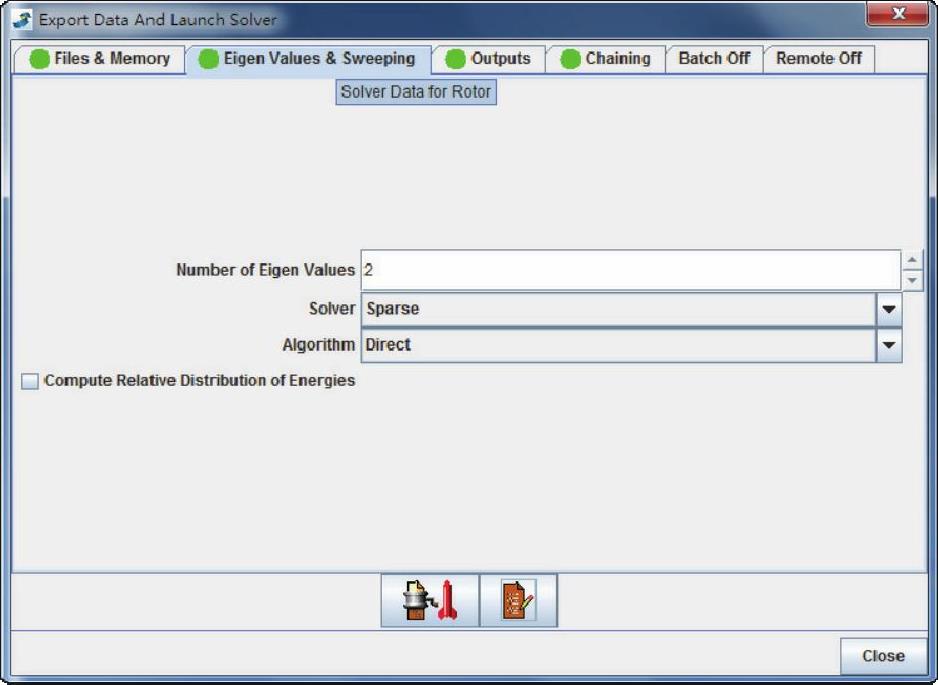

图16-19 求解方法设置菜单

（7）单击图标，提交作业，并显示执行状态的监视对话框。

（8）当计算完成后，单击Close按钮，关闭监视对话框和Solver Launch对话框。

（9）单击工具条中的保存文件快捷图标保存文件。

2.查看结果

（1）单击Result模块图标，进入结果显示模块。

（2）在数据树中选择Nodal Rotation并双击，在Criteria result选项中选择Scalar标量选项，单击Apply按钮生成振型图，如图16-20所示。

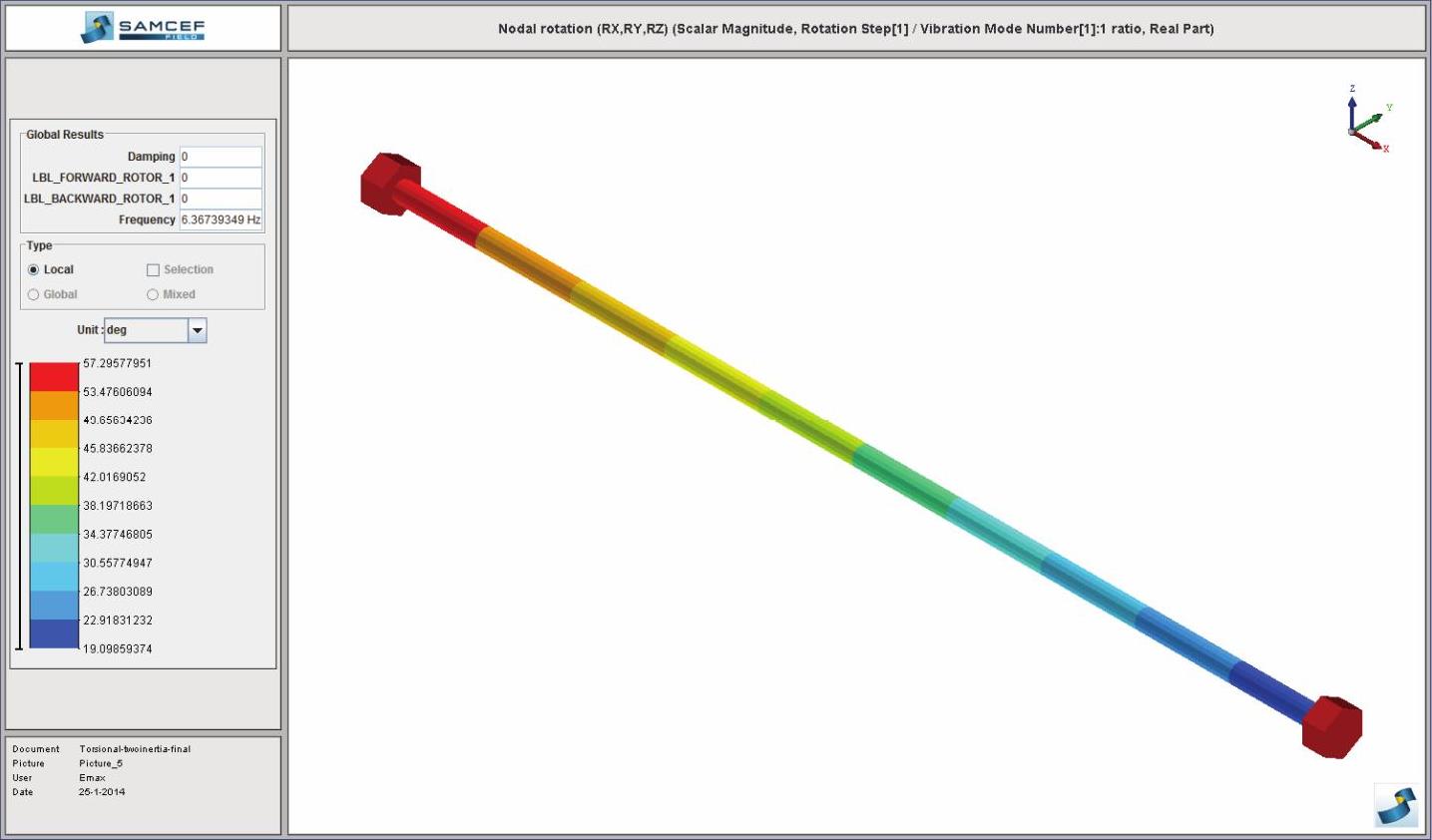

图16-20 第1阶临界转速振型图

（3）单击图标，弹出Save picture对话框，如图16-21所示。

（4）在Standard Value下拉列表框中选择Very Big（A2 on screen）选项。

（5）选择White Background和Add Border复选框。

（6）单击OK按钮保存图片。

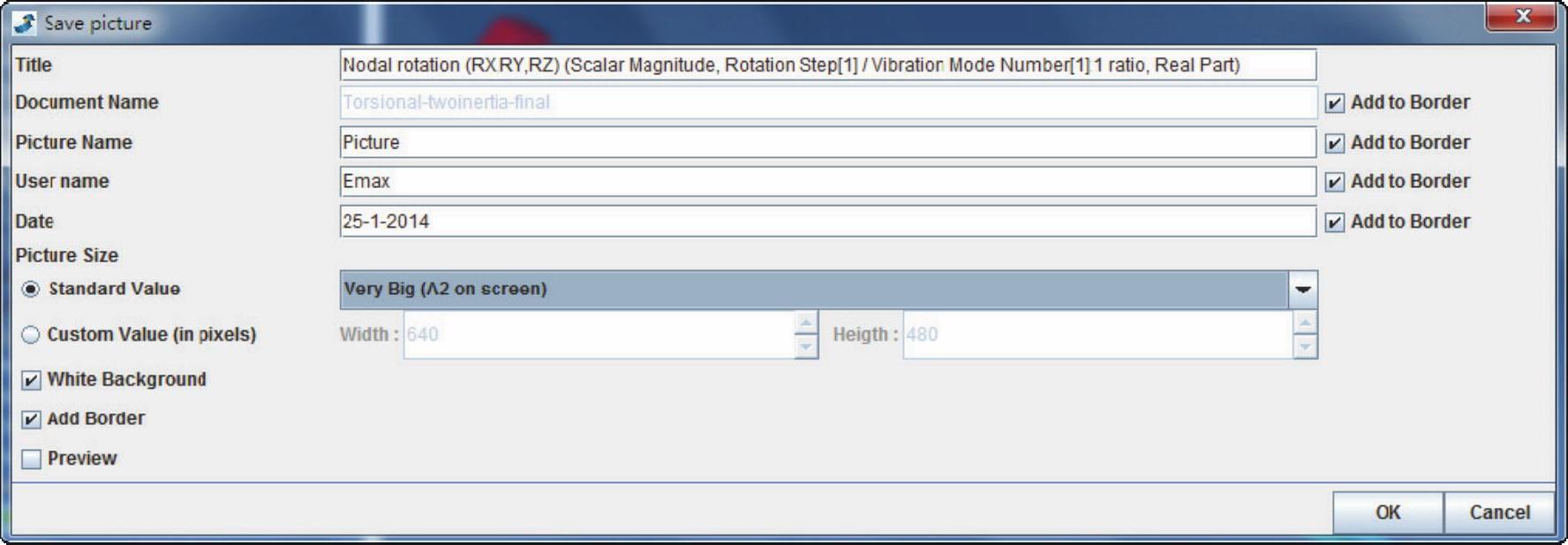

图16-21 Save picture对话框
