16.1.6  后处理

16.1.6 后处理

单击Result模块图标，进入结果显示模块。

1.绘Compbell图

（1）如图16-14所示，单击Results左侧的图标，展开结果数据树。

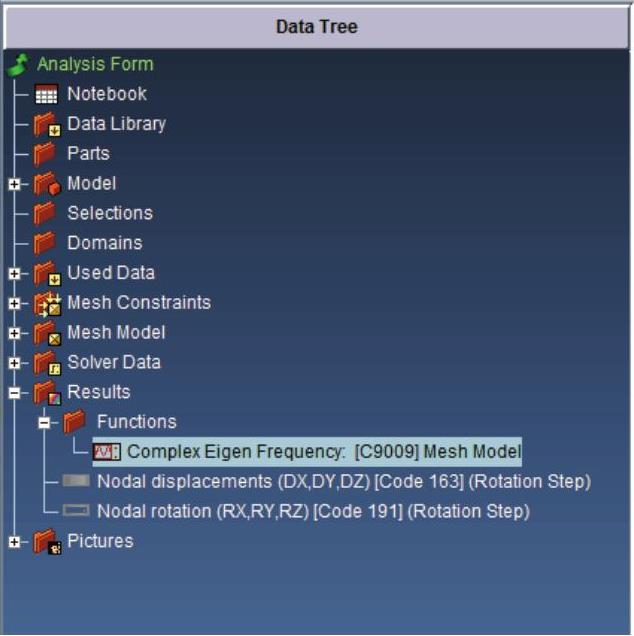

图16-14 结果数据树

（2）双击Functions项。

（3）双击Complex Eigen Frequency，得到图16-15所示复频率与转速的关系曲线图。

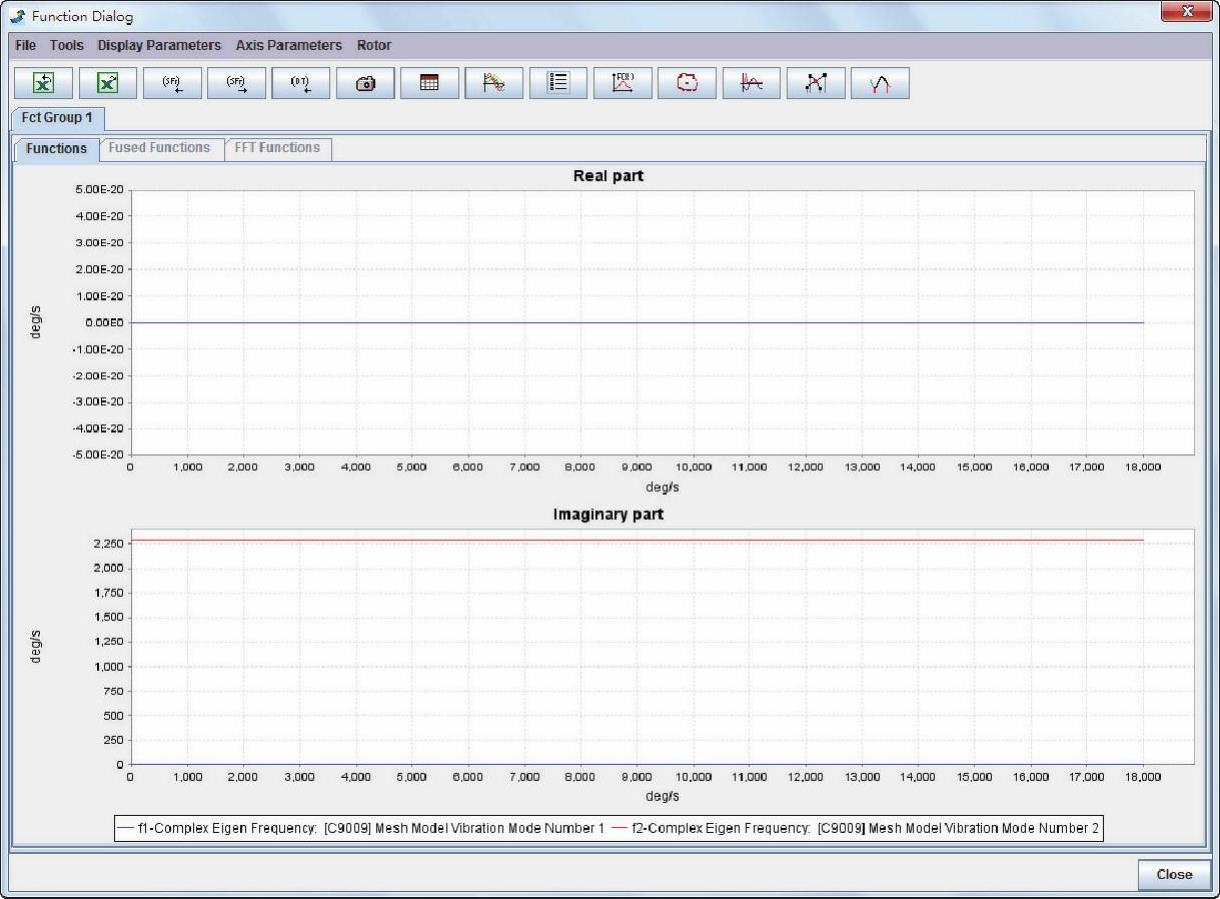

图16-15 复频率与转速关系曲线

（4）单击图标，在右下角的Complex Option选项组的下拉列表框中选中Imaginary Part，即复特征值的虚部。

（5）在Unit&User scale选项组中的Abscissa Unit下拉列表框和Ordinate Unit下拉列表框中选择rad/s（圆频率单位）。

（6）选择Rotor→Critical Speed命令，达到扭转振动共有频率，如图16-16所示。从中可看到有两个共有频率，其中第1阶为0 rad/s，第2阶为39.99744 rad/s。

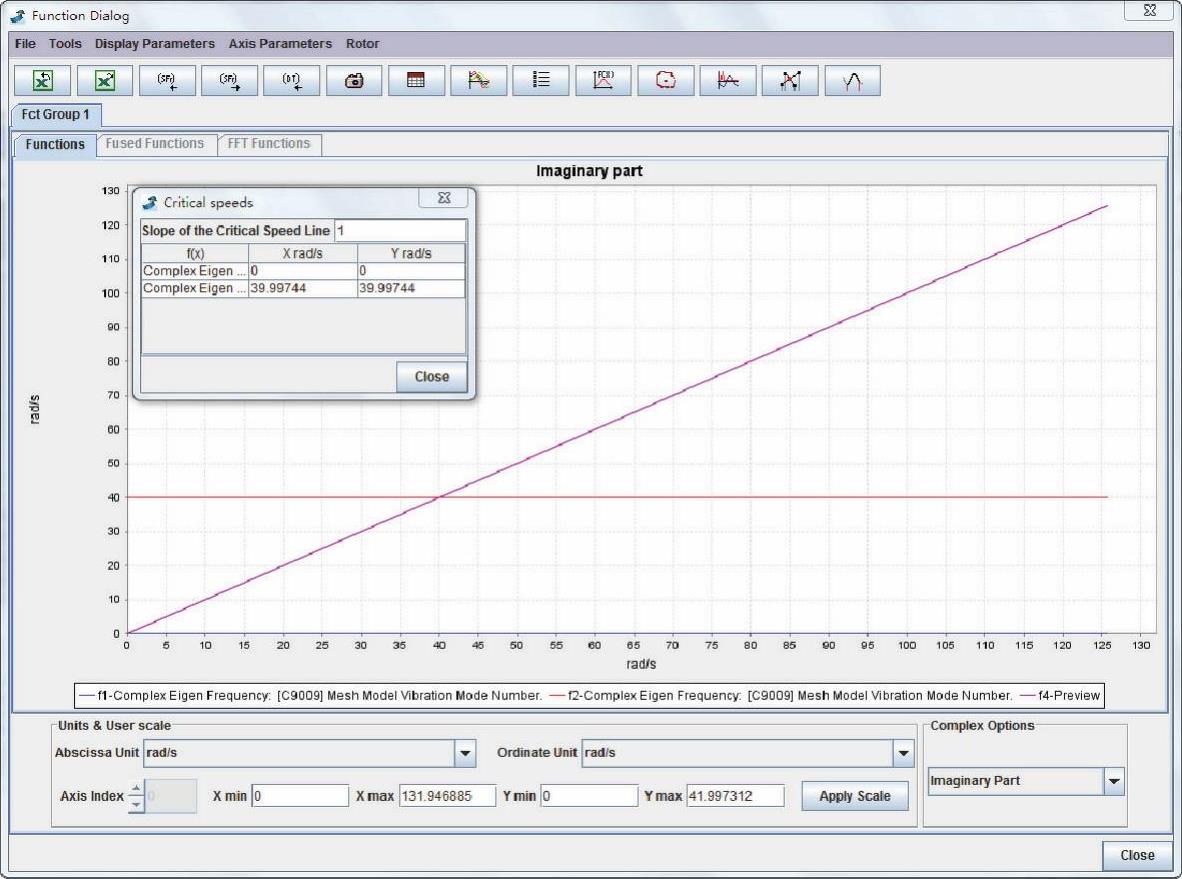

图16-16 Compbell（坎贝尔）图

2.显示振型图

（1）在数据树中选择Nodal Rotation并双击，弹出图16-17所示对话框，在Criteria result下拉列表框中选择Scalar标量选项，单击Apply按钮生成振型图。

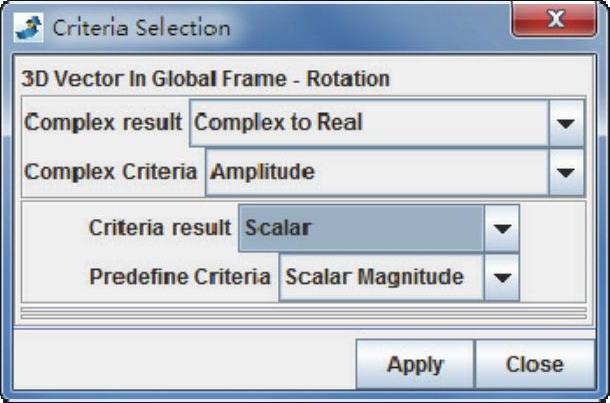

图16-17 结果类型选择

（2）显示出第1阶扭振模态振型图，如图16-18所示。

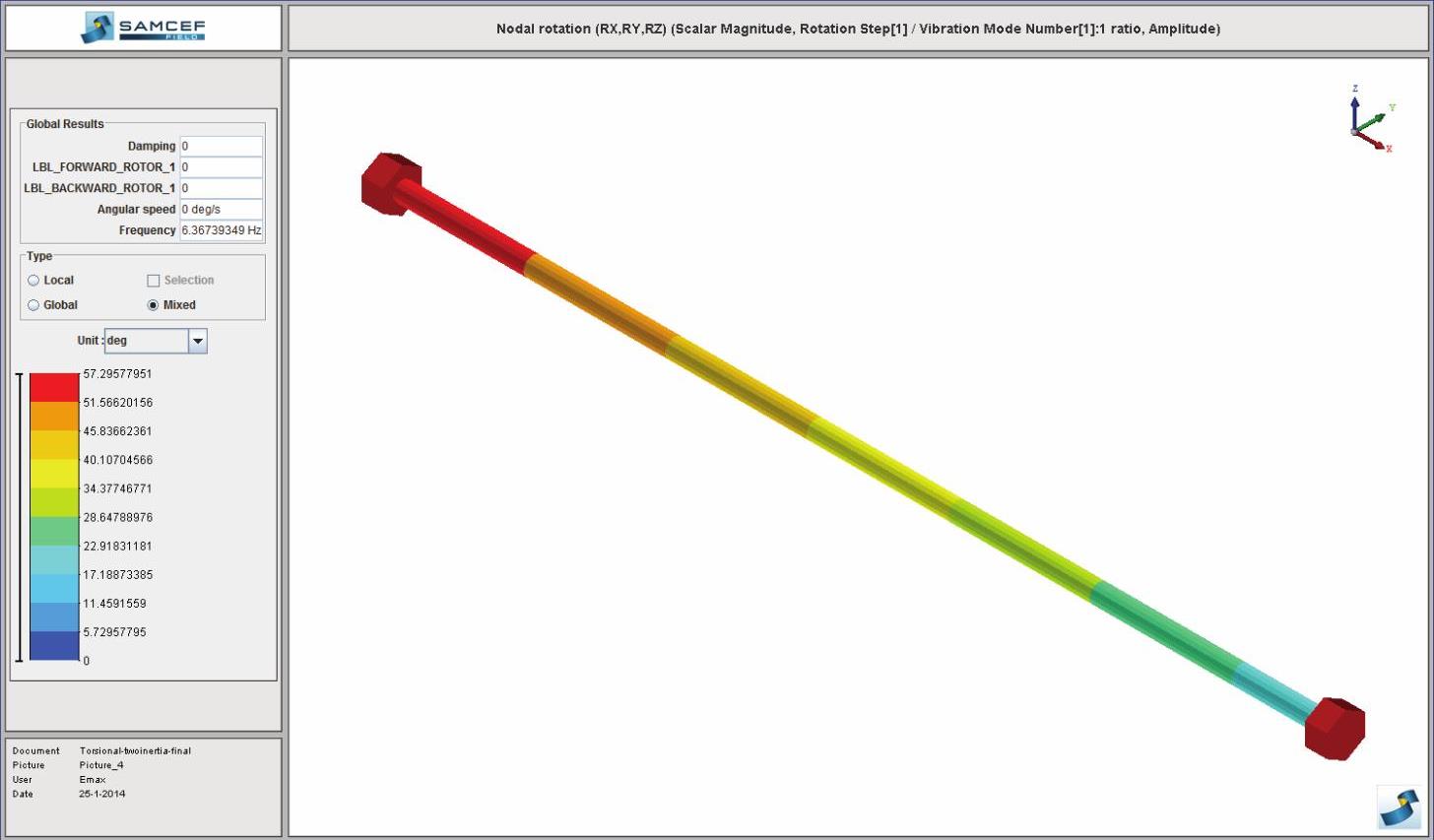

图16-18 第1阶扭振模态振型图
