16.1.3 定义分析数据
单击Analysis Data模块图标，进入分析数据模块，同时显示出分析数据设置的命令。
1.定义属性
（1）在数据树中选择Wire1，或者在屏幕上单击线。

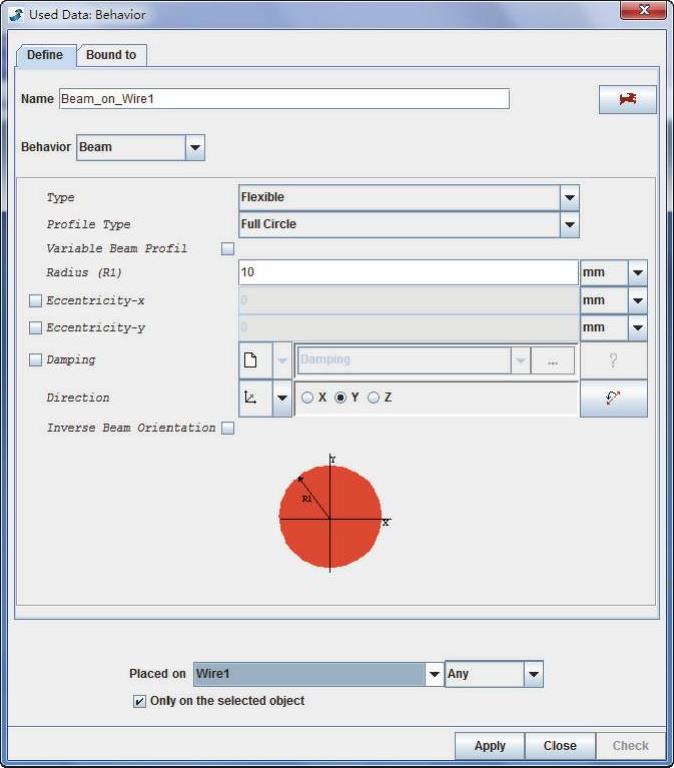

（2）单击Behavior图标，弹出Behavior对话框，如图16-2所示。
图16-2 Behavior对话框
注意：在此对话框中可以选择单元类型，以及是弹性体还是刚性体。
（3）Behavior：选择实体Beam。
（4）Type：选择弹性体Flexible。
（5）Profile Type：选择Full Circle。
（6）Direction：选择Y单选按钮。
注意：此项定义梁截面的方位。原则是图形上的局部坐标系X方向与选择的Direction方向一致。
（7）单击Apply按钮，在数据树Used Data项中创建了一个材料特性记录。
2.定义材料特性

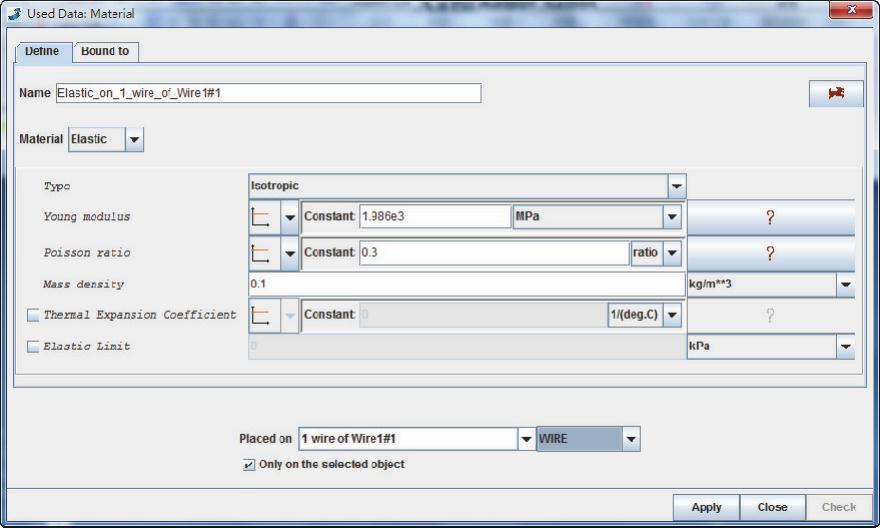

（1）单击Material图标，弹出图16-3所示对话框，在此对话框中创建材料Steel。
图16-3 材料特性对话框
（2）Young modulus：输入1.986e3，单位为MPa。
（3）Poisson ratio：输入0.3。
（4）Mass density：输入0.1，单位为kg/mm3。
（5）单击Apply按钮，确认输入数据。
3.添加边界条件
分析扭转振动问题，需要将除绕旋转轴的转动自由之外的其他五个自由度全部约束。
（1）选择并单击Constraint图标。

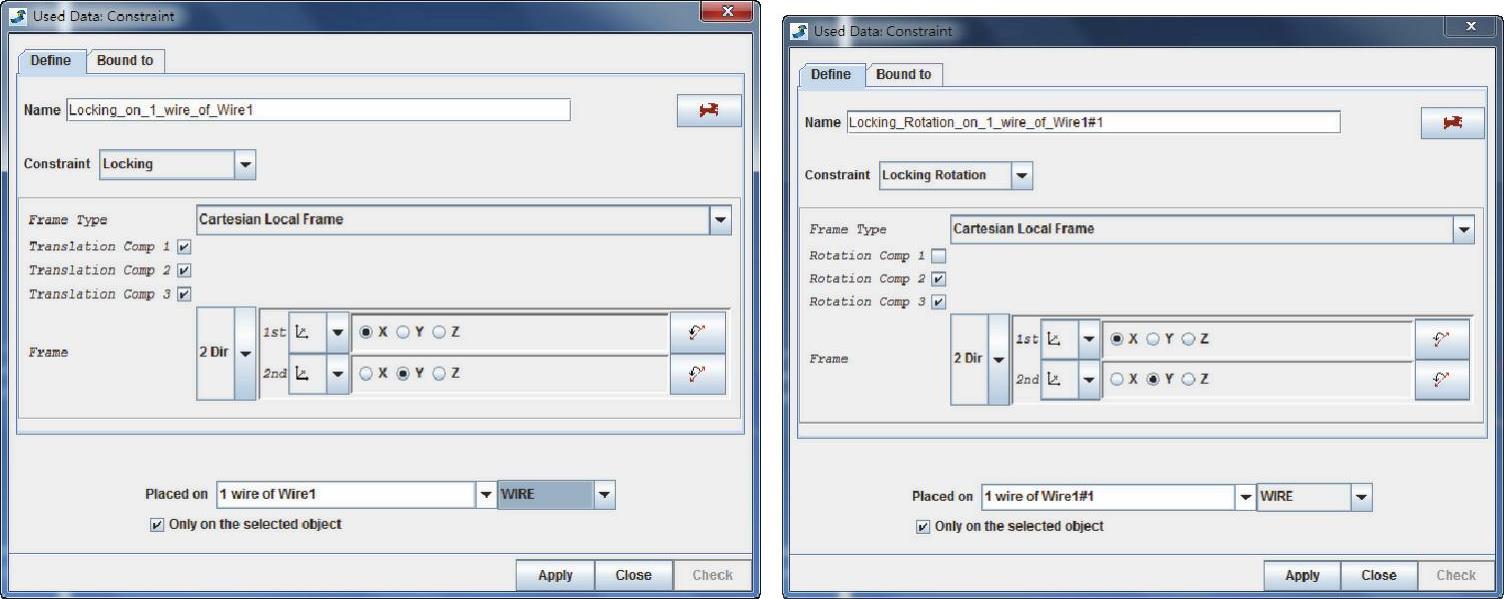

（2）如图16-4所示，在Constraint下拉列表框中选择单自由度约束Locking。
图16-4 边界条件
（3）在Frame Type下拉列表框中选择Cartesian Local Frame。
（4）选中Translation Comp 1、Translation Comp 2和Translation Comp 3复选框。
（5）使用鼠标左键拾取线Wire。
（6）单击Apply按钮，整个线上的平动自由度即被约束。
（7）在Constraint下拉列表框中选择单自由度约束Locking Rotation。
（8）在Frame Type下拉列表框中选择Cartesian Local Frame。
（9）选中Rotation Comp 2和Rotation Comp 3复选框。
(10)使用鼠标左键拾取线Wire。
(11)单击Apply按钮，约束整个线转动自由度。
4．设置转子信息
(1)在数据树中选择Wirel，或者在图形上选择线Wirel。

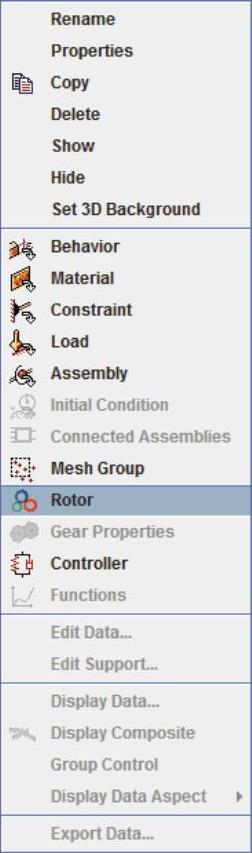

(2)单击鼠标右键，弹出图16-5所示快捷菜单。

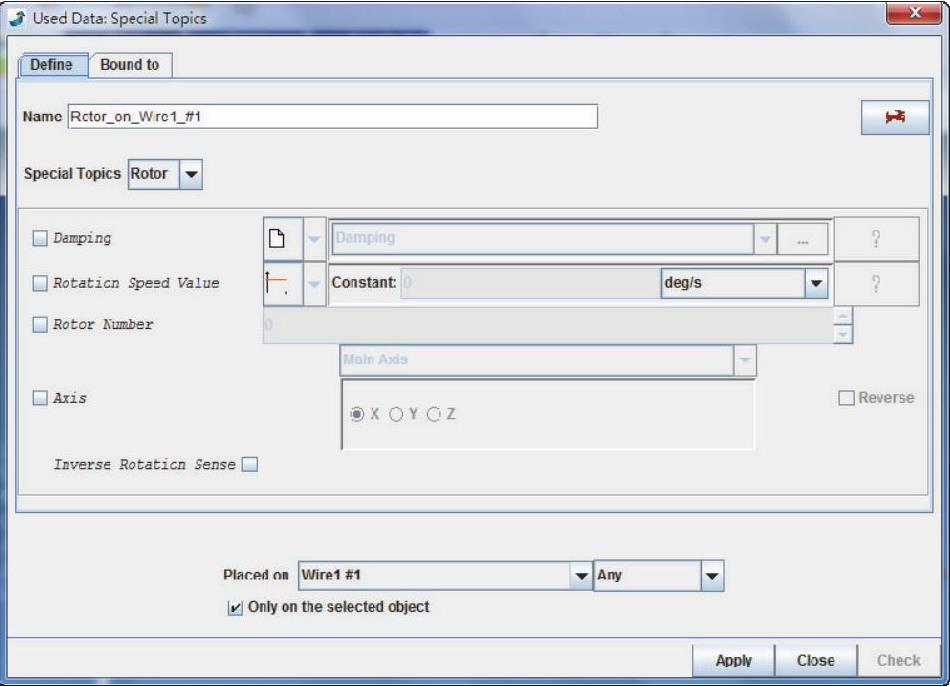

(3)选择Rotor命令，弹出图16-6所示对话框。
图16-5 快捷菜单
图16-6 转子定义对话框
（4）单击Apply按钮，定义线Wire1为转子。
5.定义集中转动惯量
惯量采用集中质量单元（Lumped Mass）模拟。
（1）在数据树中选择Wire1，或者在图形上选择线Wire1。
（2）单击Behavior图标，弹出Behavior对话框。

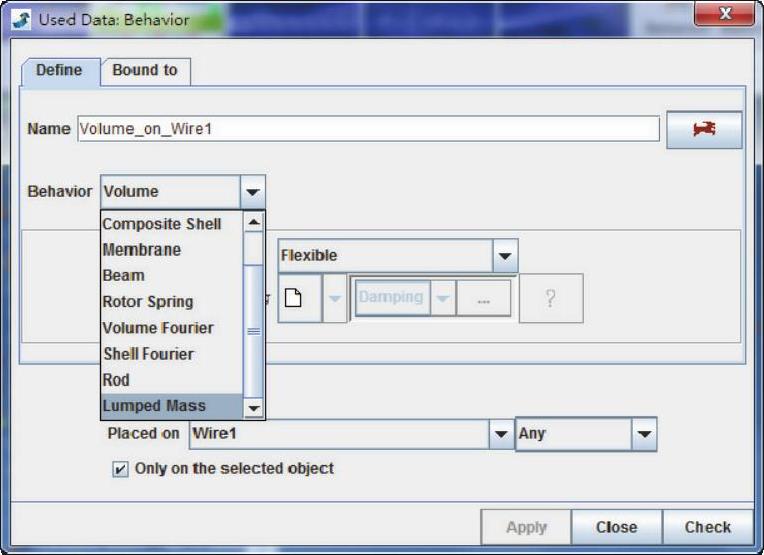

（3）如图16-7所示，选择Lumped Mass单元。
图16-7 选择集中质量单元

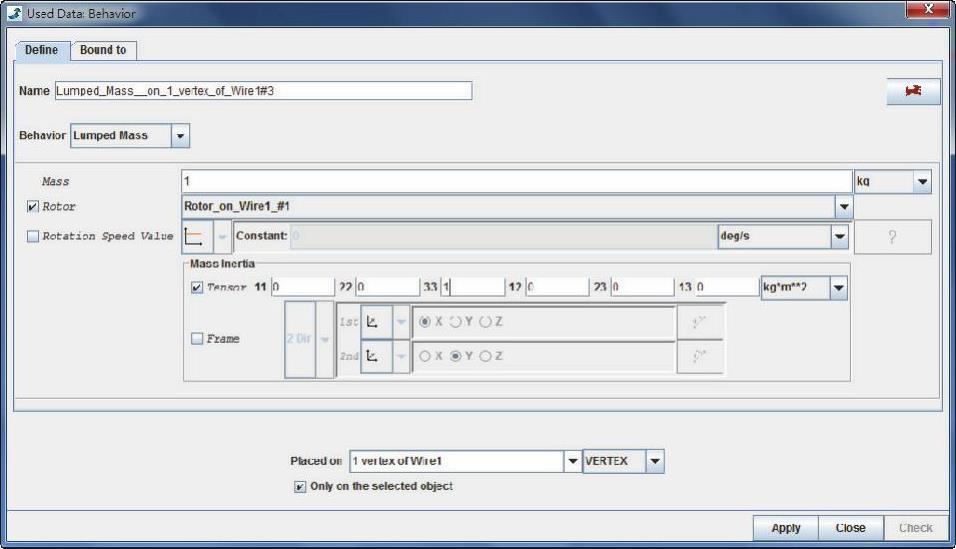

（4）如图16-8所示，在Mass文本框将集中质量设为1kg。
图16-8 集中质量和转动惯量单元定义菜单
注意：软件要求必须输入表示质量的数据，由于扭转振动与质量无关，因此这里输入的质量大小无关紧要，输入单位质量即可。
（5）设置直径转动惯量和极转动惯量。
注意：软件规定11和22直径转动惯量，33为极转动惯量。同时注意转动惯量的单位是kg·m2。
（6）在Placed on右侧的下拉列表框中选择VERTEX。
（7）单击转子线的左端点。
（8）单击Apply按钮，生成集中质量单元。
（9）重复上述步骤，生成另一个集中质量单元。
6.数据树
（1）单击Used Data左侧的
图标，展开数据树。

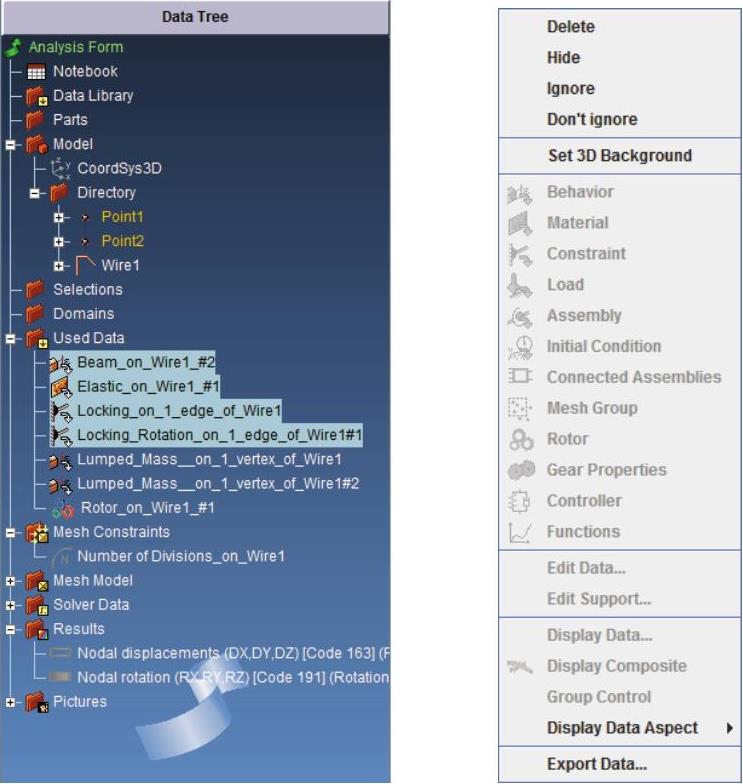

（2）如图16-9所示，选中Used Data中的梁单元定义、材料特性定义和约束条件，单击鼠标右键。
图16-9 隐藏标志
（3）在弹出菜单中选择Hide命令，关闭这些定义标志的显示。

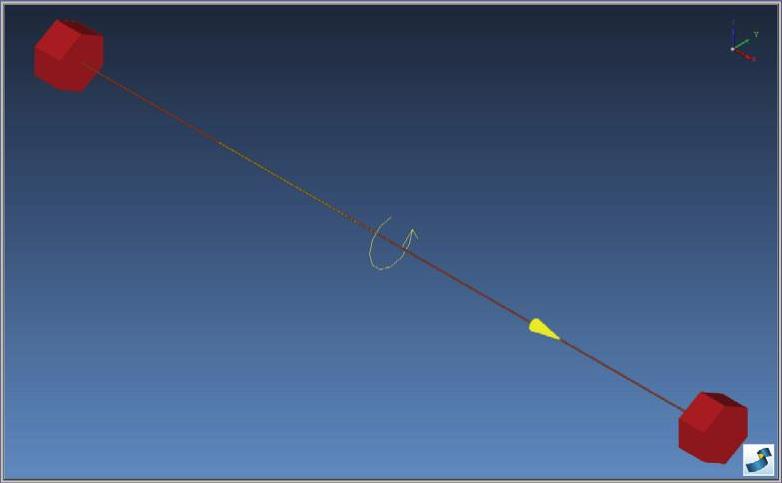

（4）图形区转子模型如图16-10所示。其中箭头标志为转子的旋转方向，右下角的六边形棱柱标志为集中质量单元。
图16-10 转子模型
