16.5.2 建立分析模型
1.启动SAMCEF Field
（1）单击桌面上的SAMCEF Field图标，启动SAMCEF Field。
（2）Domain：在下拉列表框中选择Rotor Dynamics。
（3）Analysis Type：在下拉列表框中选择临界转速分析Critical Speed&Stability。
（4）单击OK按钮。
2.生成几何模型
（1）单击Vertex图标。
（2）输入第1个点坐标（0，0，0），即X：0，Y：0，Z：0。
（3）单击
图标，输入第2个点相对坐标（381，0，0），即dX：381，dY：0，dZ：0，如图16-55所示，在数据树中选择Point1，或者在图形区拾取Point1。
（4）单击Apply按钮，生成第2个点。

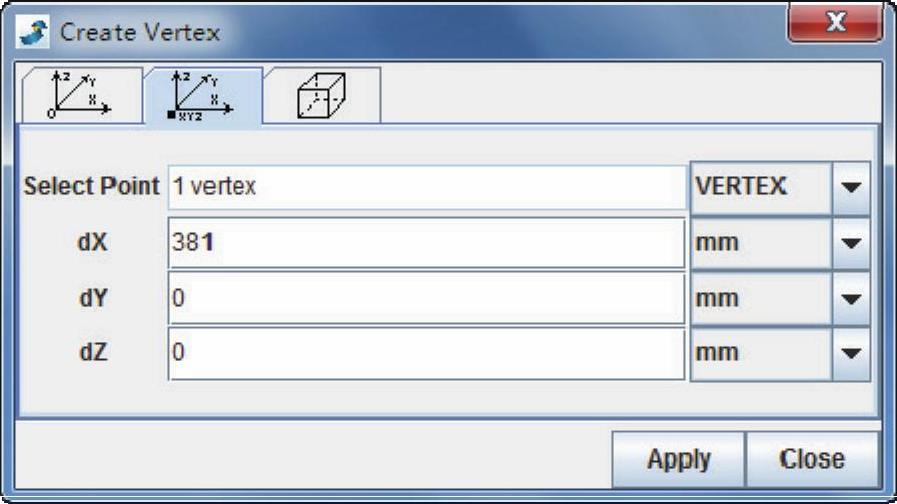

图16-55 相对坐标几何点定义
（5）输入第3个点相对于第2个点的坐标（203.2，0，0），即dX：203.2，dY：0，dZ：0，在数据树中选择Point2，或者在图形区拾取Point2。
（6）单击Apply按钮，生成第3个点。
（7）输入第4个点相对于第3个点的坐标（304.8，0，0），即dX：304.8，dY：0，dZ：0，在数据树中选择Point3，或者在图形区拾取Point3。
（8）单击Apply按钮，生成第4个点。
（9）输入第5个点相对于第4个点的坐标（0，200，0），即dX：0，dY：200，dZ：0，在数据树中选择Point4，或者在图形区拾取Point4。
（10）单击Apply按钮，生成第5个点。
（11）输入第6个点相对于第5个点的坐标（304.8，0，0），即dX：304.8，dY：0，dZ：0，在数据树中选择Point5，或者在图形区拾取Point5。
（12）单击Apply按钮，生成第6个点。
（13）输入第7个点相对于第6个点的坐标（254，0，0），即dX：254，dY：0，dZ：0，在数据树中选择Point6，或者在图形区拾取Point6。
（14）单击Apply按钮，生成第7个点。
（15）输入第8个点相对于第7个点的坐标（203.2，0，0），即dX：203.2，dY：0，dZ：0，在数据树中选择Point7，或者在图形区拾取Point7。
（16）单击Apply按钮，生成第8个点。
（17）单击Wire图标。
（18）在屏幕上用鼠标按照顺序捕捉Ponit1、Point2、Ponit3和Point4（或者在数据树中选取）。
（19）单击Apply按钮，生成一条线Wire1。
（20）在屏幕上用鼠标按照顺序捕捉Ponit5、Point6、Ponit7和Point8（或者在数据树中选取）。
（21）单击Apply按钮，生成另外一条线Wire2。
