2.2.1 绘制矩形
1.绘制普通矩形
可根据矩形的长和宽或矩形的两个对角点的位置来绘制一个矩形。下面以图2.2.1为例来说明普通矩形绘制的一般操作步骤。
方法一：指定两个对角点。
Step1.选择下拉菜单
命令。
说明：进入矩形绘制命令还有两种方法。
（1）单击
选项卡下“绘图”面板中的“矩形”命令按钮
。
（2）在命令行中输入命令RECTANG后按Enter键。
Step2.指定矩形的第一角点。在图2.2.2所示的命令行提示信息下，将鼠标光标移至绘图区中的某一点──点A处，并单击以指定矩形的第一个角点，此时移动鼠标，就会有一个临时矩形从该点延伸到光标所在处，并且矩形的大小随光标的移动而不断变化。
Step3.指定矩形的第二角点。在命令行
的提示下，将鼠标光标移至绘图区中的另一点──点B处并单击，以指定矩形的另一个角点，此时系统便绘制出图2.2.1所示的矩形并结束命令。
注意：图2.2.2中的
和
两个选项将在后面的第13章中说明。
图2.2.1 普通矩形

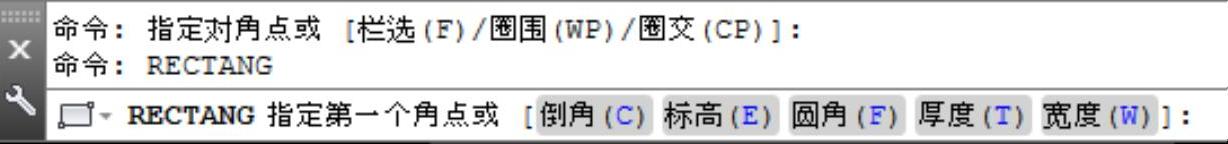

图2.2.2 命令行提示
方法二：指定长度值和宽度值。
Step1.选择下拉菜单
命令。
Step2.在图2.2.2所示的命令行提示下，指定第一个角点──点A。
Step3.在命令行
的提示下，输入字母D（即选择
选项）后，按Enter键。
Step4.在命令行
的提示下，输入长度值（如50）后，按Enter键。
Step5.在命令行
的提示下，输入宽度值（如30）后，按Enter键。
Step6.在命令行
的提示下，在屏幕上相应的位置单击以确定矩形另一个角点，完成矩形的绘制。
方法三：指定矩形的面积和长度值（或宽度值）绘制矩形。
Step1.选择下拉菜单
命令。
Step2.在图2.2.2所示的命令行提示下，指定第一个角点──点A。
Step3.在命令行
的提示下，输入字母A（即选择
选项）后，按Enter键。
Step4.在命令行
的提示下，输入面积（如200）后，按Enter键。
Step5.在命令行
的提示下，输入字母L（即选择
选项）后，按Enter键。
Step6.在命令行
的提示下，输入长度值（如20）后，按Enter键。
方法四：指定旋转的角度和选取两个参考点绘制矩形。
Step1.选择下拉菜单
命令。
Step2.在图2.2.2所示的命令行提示下，指定第一个角点──点A。
Step3.在命令行
的提示下，输入字母R（即选择
选项）后，按Enter键。
Step4.在命令行
的提示下，输入旋转角度值340，并按Enter键。
Step5.在命令行
的提示下，指定第二个角点──点B。
2.绘制倒角矩形
倒角矩形就是对普通矩形的四个角进行倒角，如图2.2.3所示。绘制倒角矩形时，首先要确定倒角尺寸。下面以图2.2.3为例，说明倒角矩形绘制的一般操作步骤。
Step1.选择下拉菜单
命令。
Step2.在图2.2.2所示的命令行提示下，输入字母C后，按Enter键。
Step3.在命令行
的提示下，输入第一倒角距离值5，按Enter键确认；在命令行
的提示下，输入第二倒角距离值10，按Enter键确认。其他的操作步骤参见绘制普通矩形部分。
注意：对于所绘制的矩形的第一定义点来说，第一倒角距离是竖直方向（即当前坐标系的Y轴方向）边上的倒角尺寸，第二倒角距离是水平方向（即当前坐标系的X轴方向）边上的倒角尺寸。
3.绘制圆角矩形
圆角矩形就是对普通矩形的四个角进行圆角，如图2.2.4所示。绘制圆角矩形时，首先要确定圆角尺寸。下面以图2.2.4所示的例子说明圆角矩形绘制的一般操作步骤。

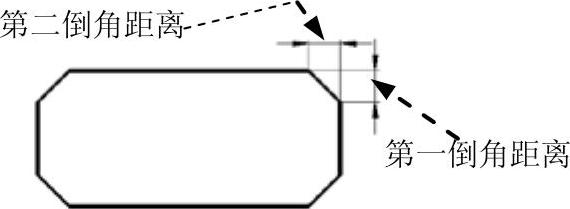

图2.2.3 倒角矩形

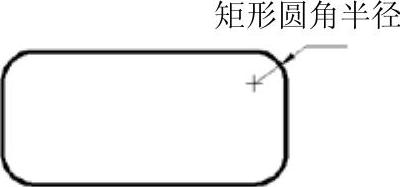

图2.2.4 圆角矩形
Step1.选择下拉菜单
命令。
Step2.在图2.2.2所示的命令行提示下，输入字母F（即选择
选项）后，按Enter键。
Step3.指定圆角半径。在命令行
的提示下，输入矩形的圆角半径值5，并按Enter键确认。
Step4.其他的操作步骤参见绘制普通矩形部分。
注意：假如所绘矩形最短边的长度小于两倍的圆角半径，则不能添加圆角。
4.绘制有宽度矩形
有宽度矩形是指矩形的边线具有一定的宽度，如图2.2.5所示。下面说明有宽度矩形绘制的一般操作步骤。
图2.2.5 有宽度矩形
Step1.选择下拉菜单
命令。
Step2.在图2.2.2所示的命令行提示下，输入字母W后，按Enter键（即选择
选项）。
Step3.指定矩形的线宽。在命令行
的提示下，输入线宽值（如2）并按Enter键。其他的操作步骤参见绘制普通矩形部分。
提示：可以使用EXPLODE命令将矩形的各边转换为各自单独的直线，也可以使用PEDIT命令分别编辑矩形的各边。
注意：AutoCAD软件有记忆功能，即自动保存最近一次命令使用时的设置，故在绘制矩形时，要注意矩形的当前模式，如有需要则要对其参数进行重新设置。
