Task4.标注轴测图

Step1.创建对齐标注。将图层切换至“中心线层”，然后用命令，绘制图12.2.15所示的中心线；将图层切换至“尺寸线层”，选择下拉菜单命令，选取图12.2.16所示的端点1与端点2作为两个尺寸界线原点，在绘图区的空白区域中单击以确定尺寸放置的位置；创建其他的对齐标注（图12.2.17）。

说明：在标注时可按键盘上的F5功能键，进行等轴测平面的切换。

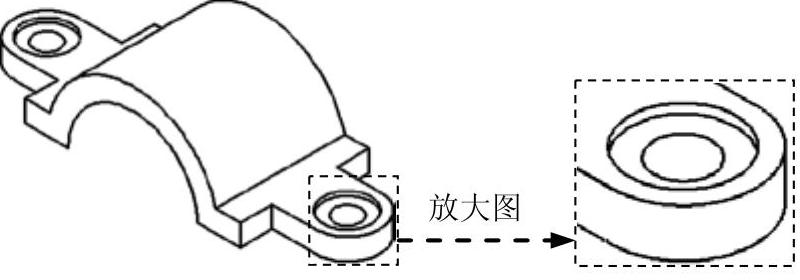

图12.2.14 修剪图形（三）

图12.2.15 绘制中心线

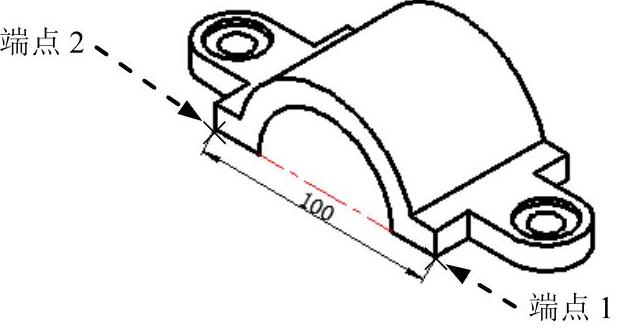

图12.2.16 创建对齐标注

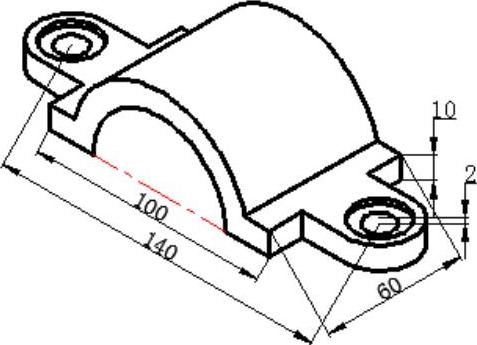

图12.2.17 创建其他的对齐标注

Step2.创建直径标注。创建图12.2.18所示的直径标注。选择下拉菜单命令，选取两个端点，使其分别定位于第一原点与第二原点，在命令行输入字母T（即选择提示中的选项）并按Enter键，输入%%C60后按Enter键，在空白区域中单击一点以确定尺寸放置的位置；完成其他直径的标注，结果如图12.2.19所示。

图12.2.18 创建直径标注

图12.2.19 创建其他直径标注

Step3.创建半径标注。

（1）设置引线样式。选择下拉菜单命令；在系统弹出的“多重引线样式管理器”对话框中单击按钮，系统弹出“修改多重引线样式”对话框；在此对话框选项卡的下拉列表中选择选项，在后的文本框中输入数值3.5，在选项卡中选中复选框，在其后的对话框中输入数值3，在选项卡的下拉列表中选择选项，在后的下拉列表中选择选项，在后的文本框中输入文字高度值3.5，在和后的下拉列表中均选择选项；设置完成后单击对话框中的按钮，最后单击按钮。

说明：或者在命令行中输入命令QLEADER后按Enter键，在系统的提示下输入字母S后按Enter键，系统弹出“引线设置”对话框，在选项卡的选项组中选中单选项，将选项组中的设置为3；单击按钮。

（2）创建引线标注。选择下拉菜单命令；在图12.2.20所示圆弧上单击以确定引线的起点，将光标向左下方移动一定距离并单击，再将光标向左水平方向移动一定距离单击；输入R40后在空白区域单击，完成半径标注，结果如图12.2.20所示。

（3）参照步骤（1）完成R15的标注，结果如图12.2.21所示。

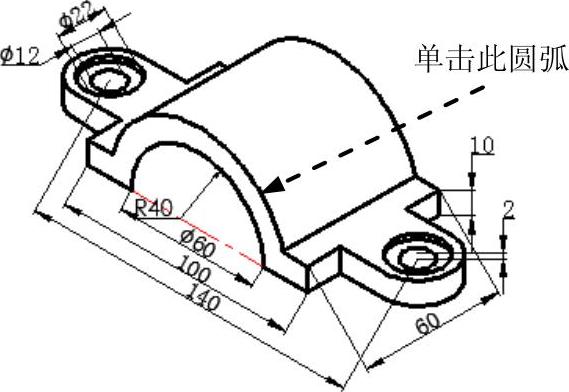

图12.2.20 创建半径标注

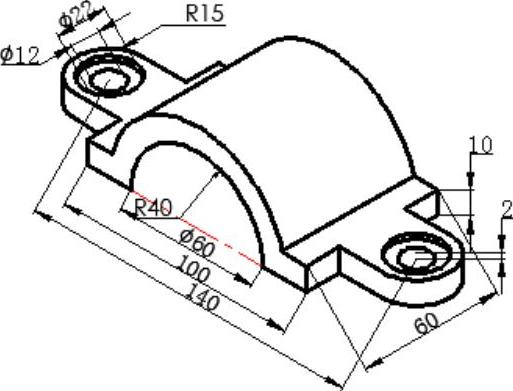

图12.2.21 创建其他半径标注

Step4.编辑标注。

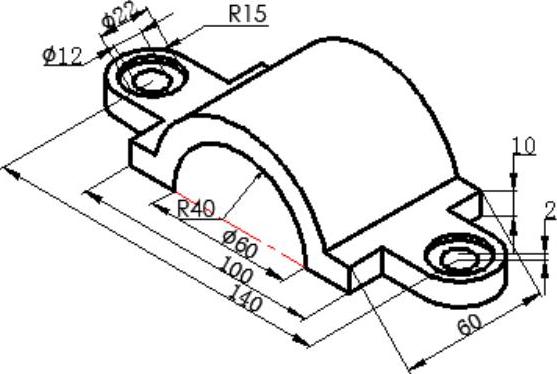

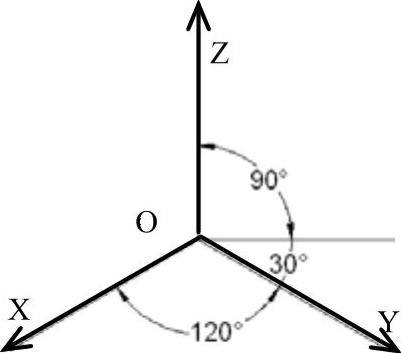

（1）将俯轴测面中尺寸线与Y轴平行的尺寸的倾斜角度值设置为30。在命令行中输入编辑标注文字命令DIMEDIT，并按Enter键；在命令行中输入字母O（即选择选项）并按Enter键；选取在顶轴测面上的尺寸140、100、φ60为编辑对象并按Enter键；在命令行中输入倾斜角度值30后按Enter键结束命令。结果如图12.2.22所示。
