12.3  轴测图中圆角的绘制

12.3 轴测图中圆角的绘制

轴测图的圆角是在两个相邻面之间生成一个圆滑的曲面。下面以图12.3.1所示的长方体为例，说明创建圆角的一般操作步骤。

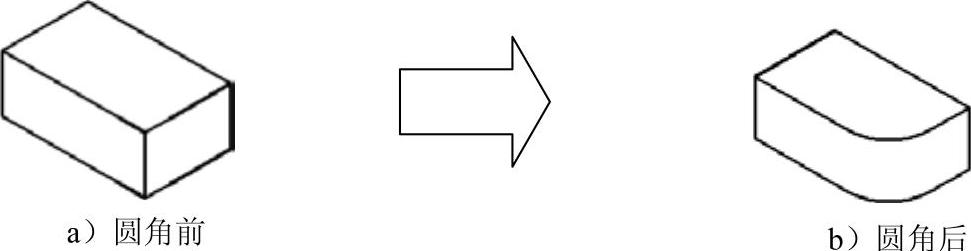

图12.3.1 创建圆角

Step1.打开文件D：\AutoCAD2018.1\work\ch12.03\长方体.dwg。

Step2.创建圆角。

（1）绘制长方体。选择下拉菜单命令；以图12.3.2所示的点A为直线的起点，结合“正交”功能，将光标向右上角移动，输入数值15并按下Enter键；将光标向左上角移动，输入数值15并按下Enter键。

（2）绘制等轴测圆。选择下拉菜单命令，以B点（图12.3.3）为圆心，绘制半径值为15的等轴测圆，结果如图12.3.3所示。

（3）绘制另一个等轴测圆。选择下拉菜单命令，选取步骤（2）所绘制的圆为复制对象，圆心为基点，向下移动光标，输入长方体的高度值20并按下Enter键，结果如图12.3.4所示。

图12.3.2 绘制长方体

图12.3.3 绘制第一个圆

图12.3.4 绘制第二个圆

（4）用命令，对图12.3.4中多余的直线进行修剪。

（5）用命令，将多余的线条删除。结果如图12.3.1b所示。

Step3.保存文件。
