13.8.1  三维旋转

三维旋转是指将选定对象绕空间轴旋转指定的角度。旋转轴可以基于一个已存在的对象，也可以是当前用户坐标系的任一轴，或者是三维空间中任意两个点的连线。下面介绍图13.8.1所示的三维旋转的一般操作步骤。

Step1.打开文件D：\AutoCAD2018.1\work\ch13.08\rotate_3d.dwg。

Step2.选择下拉菜单命令。

Step3.在的提示下，选取图13.8.1a中的三维对象，按Enter键结束选择，此时将显示附着在光标上的旋转夹点工具。

Step4.单击图13.8.1b所示的直线的端点A为移动的基点，以放置旋转夹点工具。

Step5.移动光标至旋转夹点工具上的红色的圆，直到屏幕上显示图13.8.1b所示的旋转轴线，然后单击。

说明：将光标移动到旋转夹点工具的圆上（不要单击），系统就会自动显示该圆的轴线，可以用此方法来选择旋转轴线。

Step6.在命令行中输入角度值60，并按Enter键，结果如图13.8.1c所示。

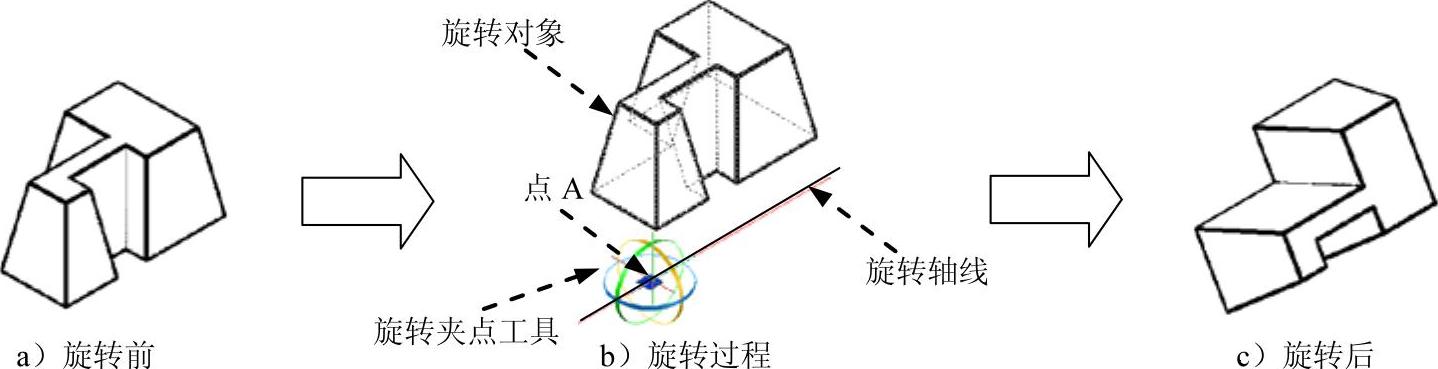

图13.8.1 三维旋转操作过程
