13.8.3  三维镜像

13.8.3 三维镜像

三维镜像是指将对象在三维空间相对于某一平面进行镜像,图13.8.4所示就是一个三维镜像的例子。其一般操作步骤如下。


图13.8.4 三维镜像

Step1.打开文件D:\AutoCAD2018.1\work\ch13.08\mirror_3d.dwg。

Step2.选择下拉菜单978-7-111-59658-5-Chapter13-278.jpg978-7-111-59658-5-Chapter13-279.jpg978-7-111-59658-5-Chapter13-280.jpg978-7-111-59658-5-Chapter13-281.jpg978-7-111-59658-5-Chapter13-282.jpg命令。

说明:也可以在命令行中输入命令MIRROR3D后按Enter键。

Step3.在978-7-111-59658-5-Chapter13-283.jpg的提示下,选取图中的长方体,按Enter键结束选择。

Step4.系统命令行提示图13.8.5所示的信息,在此提示下输入字母XY后按Enter键,即用与当前UCS的XY平面平行的平面作为镜像平面。

Step5.在978-7-111-59658-5-Chapter13-284.jpg的提示下,按Enter键,采用默认值,即镜像平面平行于XY平面且通过(0,0,0)点。

Step6.在978-7-111-59658-5-Chapter13-285.jpg的提示下,按Enter键,即选取不删除源对象。此时系统进行镜像,结果如图13.8.4b所示。

Step7.选择下拉菜单978-7-111-59658-5-Chapter13-286.jpg978-7-111-59658-5-Chapter13-287.jpg978-7-111-59658-5-Chapter13-288.jpg978-7-111-59658-5-Chapter13-289.jpg978-7-111-59658-5-Chapter13-290.jpg命令,分别选取三个实体,按Enter键,这样三个单独的实体便合并为一个整体,消隐后的结果如图13.8.6所示。

图13.8.5所示的命令行提示中各选项的意义说明如下。

978-7-111-59658-5-Chapter13-291.jpg978-7-111-59658-5-Chapter13-292.jpg选项:通过三点确定镜像平面,此项为默认项。

978-7-111-59658-5-Chapter13-293.jpg978-7-111-59658-5-Chapter13-294.jpg选项:指定某个二维对象所在的平面作为镜像平面。

978-7-111-59658-5-Chapter13-295.jpg978-7-111-59658-5-Chapter13-296.jpg选项:用最近一次使用过的镜像面作为当前镜像面。

978-7-111-59658-5-Chapter13-297.jpg978-7-111-59658-5-Chapter13-298.jpg选项:通过确定平面上的一点和该平面法线上的一点来定义镜像平面。

978-7-111-59658-5-Chapter13-299.jpg978-7-111-59658-5-Chapter13-300.jpg选项:使用与当前视图平面平行的某个平面作为镜像平面。

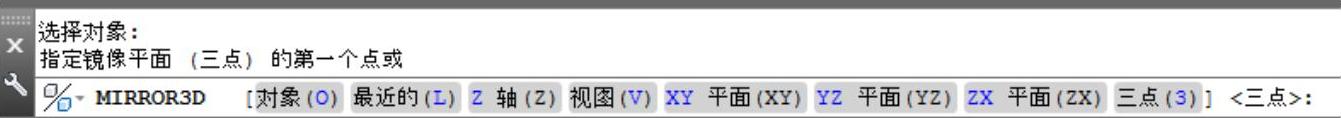

图13.8.5 命令行提示


图13.8.6 合并的结果图
