13.8.2  三维阵列

13.8.2 三维阵列

三维阵列与二维阵列非常相似,三维阵列包括矩形阵列和环形阵列。对于矩形阵列,需要指定阵列的行数、列数、层数和对象相互之间的距离。对于环形阵列,需要指定阵列对象的旋转轴、要复制对象的数目以及阵列的包角。

1.矩形阵列

下面介绍图13.8.2所示的三维矩形阵列的一般操作步骤。

Step1.打开文件D:\AutoCAD2018.1\work\ch13.08\array-r-3d.dwg。

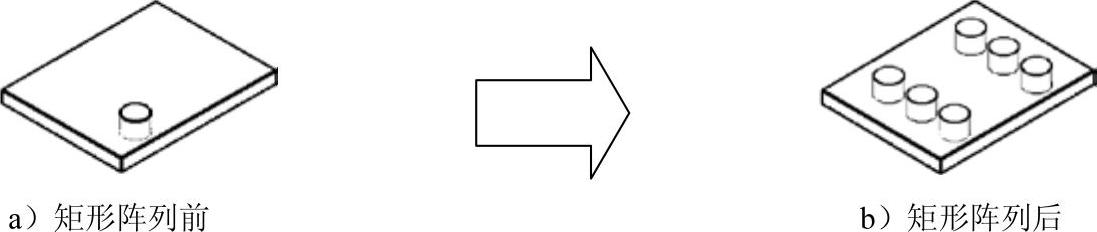

图13.8.2 三维矩形阵列操作过程

Step2.选择下拉菜单978-7-111-59658-5-Chapter13-252.jpg978-7-111-59658-5-Chapter13-253.jpg978-7-111-59658-5-Chapter13-254.jpg978-7-111-59658-5-Chapter13-255.jpg978-7-111-59658-5-Chapter13-256.jpg命令。

说明:也可以在命令行中输入命令3DARRAY后按Enter键。

Step3.在978-7-111-59658-5-Chapter13-257.jpg的提示下,选取图13.8.2a中的圆柱体,按Enter键结束选择。

Step4.在978-7-111-59658-5-Chapter13-258.jpg的提示下,输入字母R后按Enter键(或直接按Enter键),即选择矩形阵列方式。

Step5.在978-7-111-59658-5-Chapter13-259.jpg的提示下,输入阵列的行数值3,并按Enter键。

Step6.在978-7-111-59658-5-Chapter13-260.jpg的提示下,输入阵列的列数值2,并按Enter键。

Step7.在978-7-111-59658-5-Chapter13-261.jpg的提示下,输入阵列的层数值1,并按Enter键。

Step8.在978-7-111-59658-5-Chapter13-262.jpg的提示下,输入行间距值60,并按Enter键。

Step9.在978-7-111-59658-5-Chapter13-263.jpg的提示下,输入列间距值150,并按Enter键,系统开始阵列,结果如图13.8.2b所示。

2.环形阵列

下面介绍图13.8.3所示的三维环形阵列的一般操作步骤。


图13.8.3 三维环形阵列操作过程

Step1.打开文件D:\AutoCAD2018.1\work\ch13.08\array-p-3d.dwg。

Step2.选择下拉菜单978-7-111-59658-5-Chapter13-265.jpg978-7-111-59658-5-Chapter13-266.jpg978-7-111-59658-5-Chapter13-267.jpg978-7-111-59658-5-Chapter13-268.jpg978-7-111-59658-5-Chapter13-269.jpg命令。

Step3.在978-7-111-59658-5-Chapter13-270.jpg的提示下,选取图13.8.3a中的球体,按Enter键结束选择。

Step4.在978-7-111-59658-5-Chapter13-271.jpg的提示下,输入字母P后按Enter键,即选择环形阵列方式。

Step5.在978-7-111-59658-5-Chapter13-272.jpg的提示下,输入阵列的个数10并按Enter键。

Step6.在978-7-111-59658-5-Chapter13-273.jpg的提示下,按Enter键,即选取阵列的填充角度为360°。

Step7.在978-7-111-59658-5-Chapter13-274.jpg的提示下按Enter键,即在阵列时旋转阵列对象。

Step8.在978-7-111-59658-5-Chapter13-275.jpg的提示下,用捕捉的方法选取圆柱体上表面的圆心点。

Step9.在978-7-111-59658-5-Chapter13-276.jpg的提示下,用捕捉的方法选取圆柱体下表面的圆心点,此时系统便开始进行阵列,结果如图13.8.3b所示。
