13.8.5  三维实体倒角

13.8.5 三维实体倒角

三维实体倒角就是对实体的棱边修倒角，从而在两相邻表面之间生成一个平坦的过渡面。下面介绍图13.8.8所示的实体倒角的一般操作步骤。

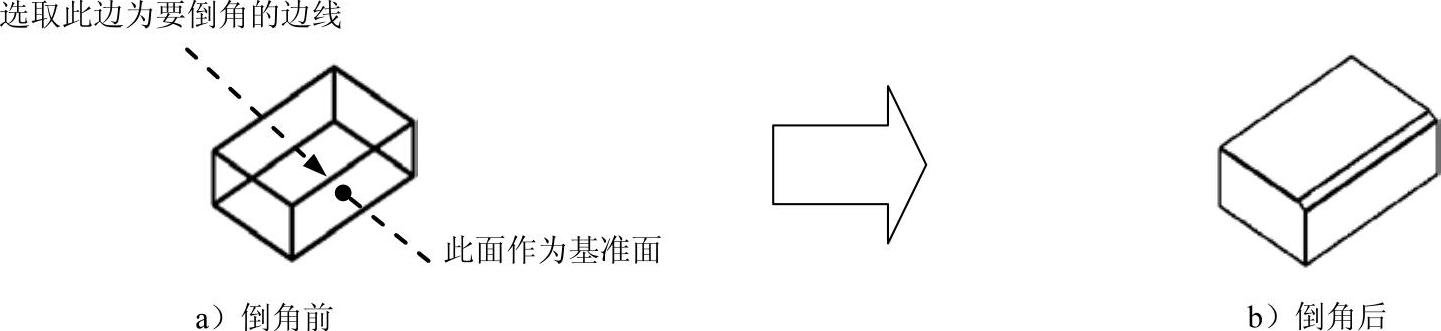

图13.8.8 实体倒角

Step1.打开文件D：\AutoCAD2018.1\work\ch13.08\chamfer.dwg。

Step2.选择下拉菜单命令。

说明：也可以在命令行中输入命令CHAMFER后按Enter键。

Step3.选取长方体的某条边，以确定要对其进行倒角的基准面，如图13.8.8a所示。

说明：在系统提示时，选择“下一个（N）”命令，可切换与选择边线相连的两个平面中的一个作为倒角基面。

Step4.按Enter键接受当前面为基准面，如图13.8.8a所示。

Step5.在的提示下，输入所要创建的倒角在基面的倒角距离值10，并按Enter键。

Step6.在的提示下，输入在相邻面上的倒角距离值10，并按Enter键。

Step7.在的提示下，选取在基面上要倒角的图13.8.8a所示的边线，也可以连续选择基准面上的其他边进行倒角，按Enter键结束选取，如图13.8.8b所示。

说明：当选取选项时，系统将对基准面上的各边同时进行倒角。
